作品包括

Word版设计说明书1份，共175页，约83000字

任务书一份

外文翻译一份

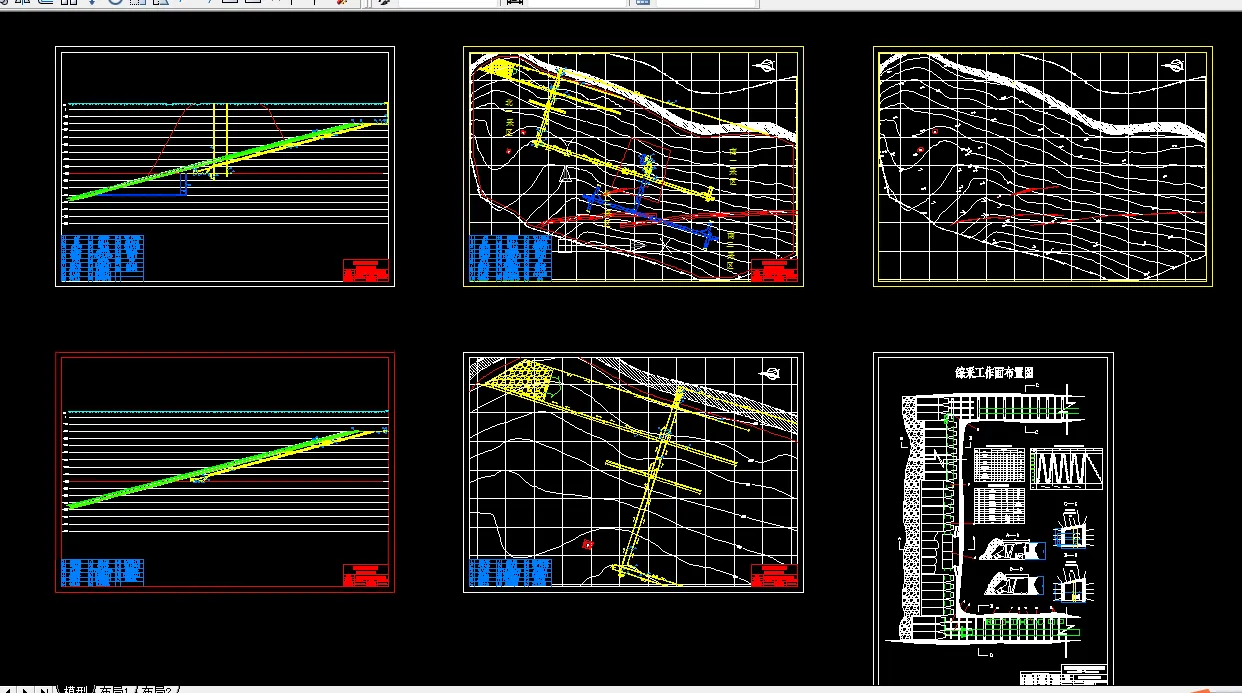

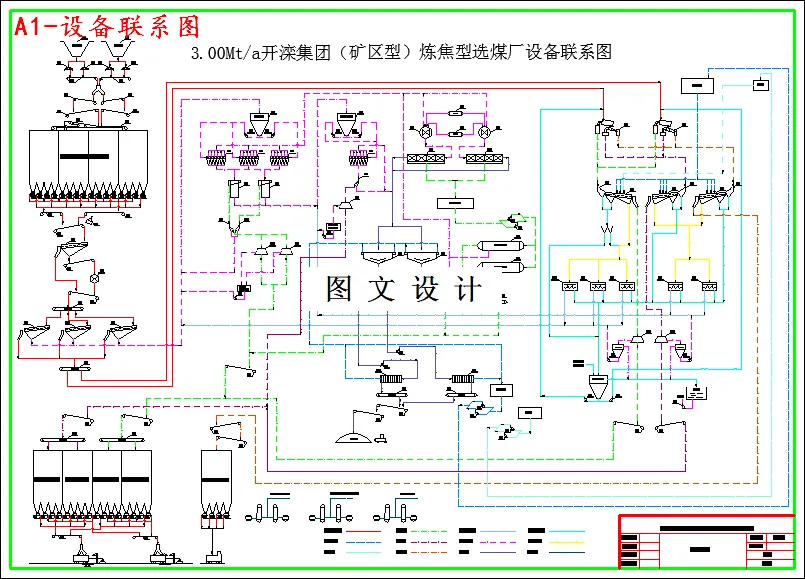

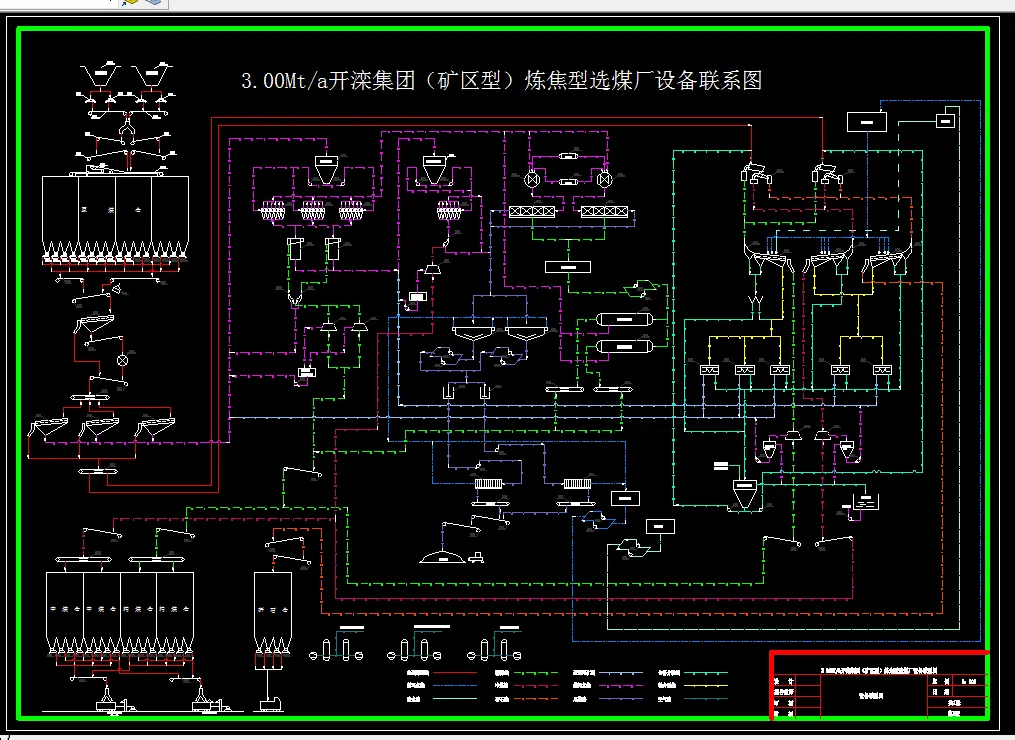

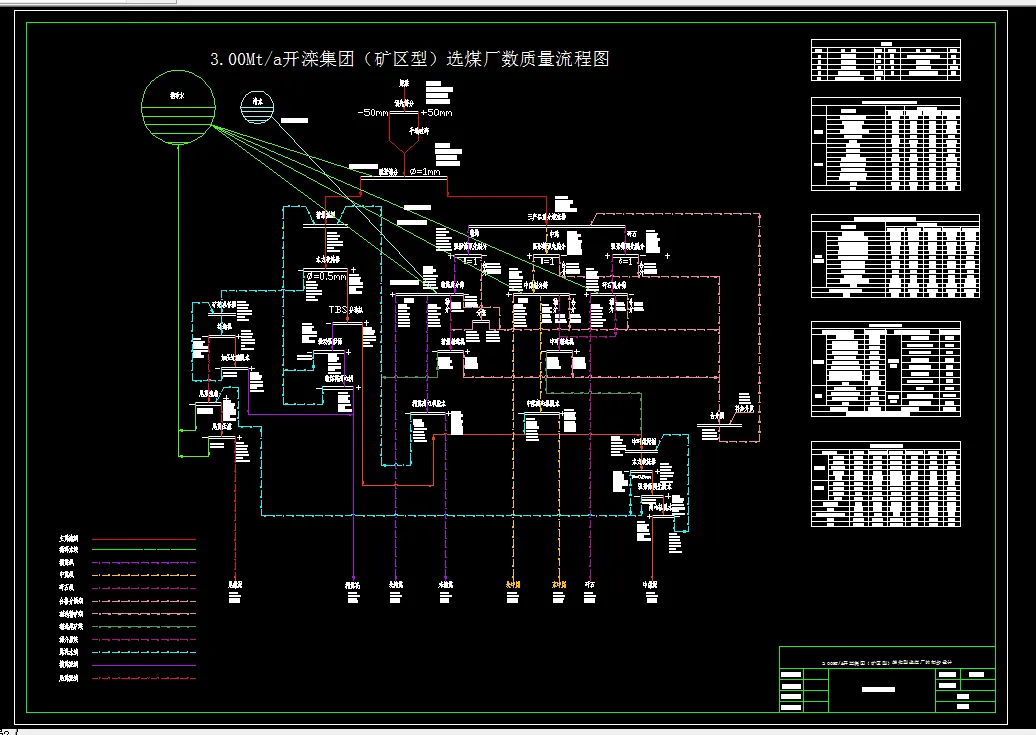

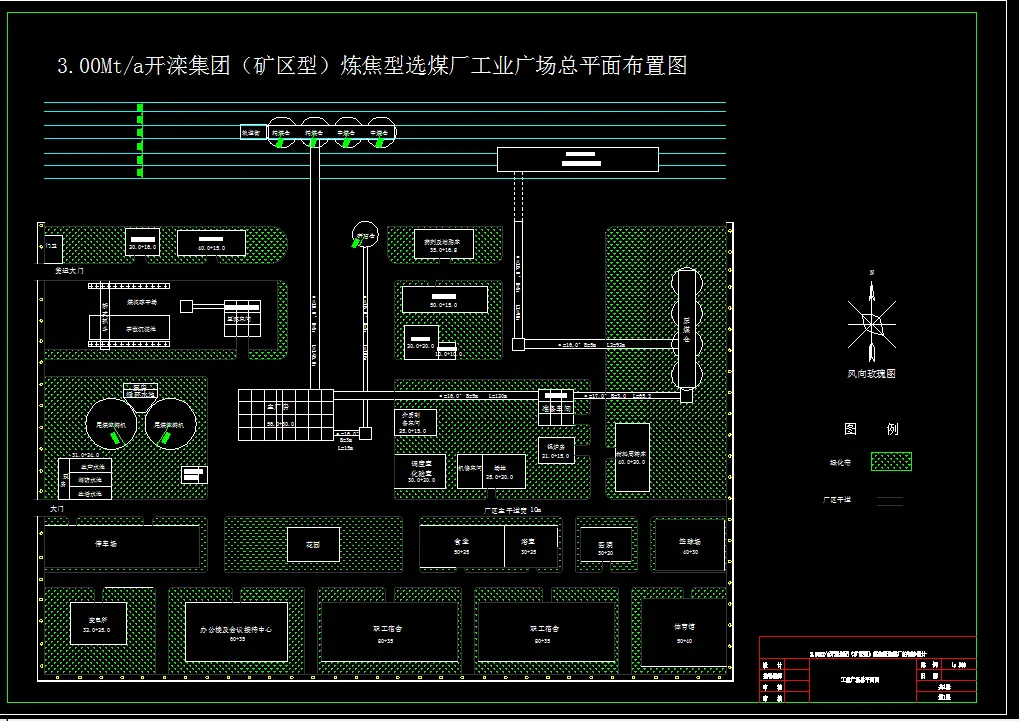

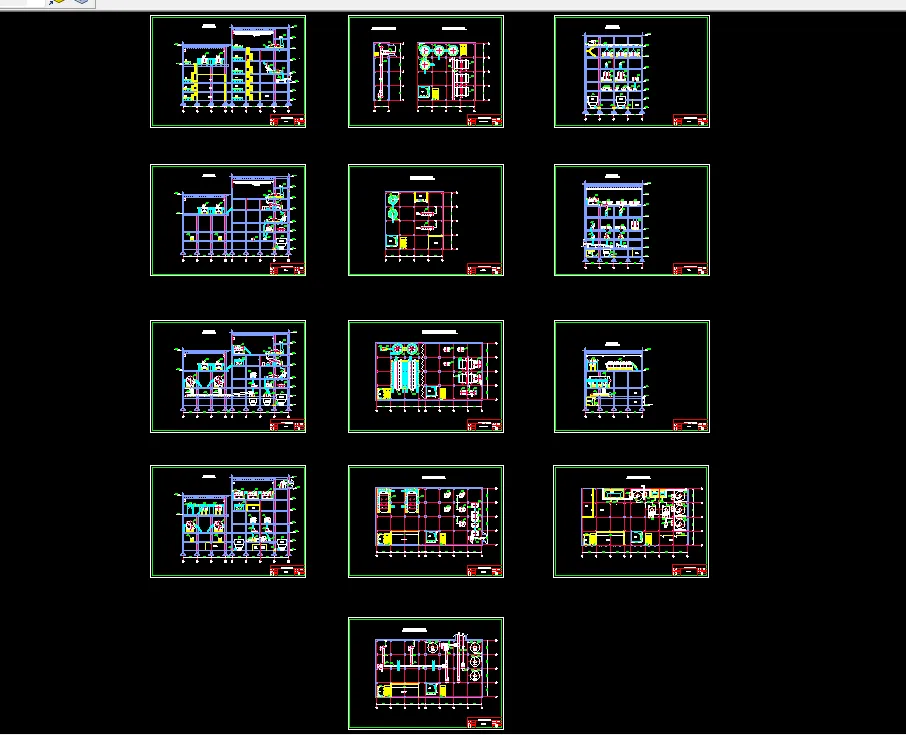

CAD版本图纸，共16张

摘  要

本设计为3.00Mt/a矿区型炼焦煤选煤厂的初步设计，入洗原煤为甲矿矿和乙矿矿，入洗比例为30％：70％，两矿原煤均为炼焦煤。设计要求灰分Ad=(9.01～10.00)%，水分Mt<12.00%。

本设计先对煤质资料进行分析、校正、计算，确定原煤是否分组、分级入选，并分析原煤的可选性。在此基础上，通过对几个可能的选煤工艺流程进行产品预测和技术经济比较，最终采用了1mm脱泥筛分-筛上无压三产品重介旋流器-TBS粗煤泥分选-细煤泥浮选联合工艺流程。

该设计选煤厂的主要产品指标如下：

精煤：产率=54.57% ，灰分=9.70%  ，水分=10.74%

中煤：产率=32.13% ，灰分=22.99% ，水分=10.93%

矸石：产率=7.01%  ，灰分=71.63% ，水分=12.00%

煤泥：产率=6.29%  ，灰分=52.78% ，水分=23.00%

除工艺流程外，本设计还对选煤厂的建筑结构、供电和电气、机修车间、铁路运输、劳动定员、生产成本及建厂初步投资概算做了系统的设计。

工厂工作制度为每年生产330天，每天工作16小时，两班生产，一班检修。全厂在籍人数188人，工程总投资20965.43万元，吨煤投资69.88元,静态投资回收期为0.26年。

全厂各车间各生产环节采用了先进的自动化检测装置，控制实行全厂集中控制与就近操作相结合的方法。

为防止环境污染，该厂煤泥水系统实现洗水闭路循环，不外排生产废水。在粉尘和噪音污染严重的场所采取一定的除尘降噪措施。

关键词: 选煤厂；设计

目    录

第一部分

1 总论 4

1.1选煤厂厂址 4

1.2矿区及厂址概况 4

1.2.1厂区位置 4

1.2.2厂区地理概况 4

1.2.3矿区其它资源及其经济概况 4

1.3供水、供电 5

1.3.1水源 5

1.3.2电源 5

1.3.3交通运输 5

2 规模、工作制度 5

  2.1选煤厂类型、厂型 5

  2.2工作制度 5

  2.3产品品种及用途 5

  2.4主要经济技术指标 6

3 选煤工艺 9

3.1煤质资料分析及可选性研究 9

3.1.1煤质资料的审查 9

3.1.2 煤质资料的校正 10

3.1.3 煤质资料的分析 12

3.1.4 两矿原煤可选性研究及分组讨论 19

3.1.5两矿煤质资料综合及分级讨论 25

3.2选煤工艺的初定和技术经济比较 33

3.2.1初步选定的方案分析 40

3.2.2方案的产品预测 42

3.2.3方案的技术经济比较 55

3.3选定流程的介绍及流程计算 61

3.3.1辅助工艺的确定 62

3.3.2设计工艺流程的整体描述 63

  3.4.数质量流程计算 68

3.4.1介质流程计算 68

3.4.2 工艺流程计算结果汇总 69

3.5设备选型及计算 84

2.5.1选型与计算的原则和规定 88

2.5.2主要设备选型与计算 91

3.6选煤工艺布置 96

3.6.1工艺布置原则 96

3.6.2总平面布置 97

3.6.3原煤受煤、配煤 97

3.6.4主厂房 98

3.6.5产品仓 98

3.6.6尾煤系统 98

3.7生产技术检查 98

3.7.1检查的内容与项目 100

3.7.2技术检查取样设置 100

3.7.3检查室 101

4 建筑物和构筑物 102

4.1概述 102

4.3建筑物及构筑物设计 102

4.3.1建筑设计 102

4.3.2结构设计 102

5给水排水 103

5.1给水水源 103

5.2用水量和水压 103

5.2.1用水标准及用水量 103

5.2.2水压 103

5.2.3消防 103

5.3给水系统 103

5.4排水 103

6 生产辅助设施 104

6.1机电修理车间 104

6.2介质制备车间 104

6.3压缩空气供应 104

7 电气 105

7.1供配 105

7.1.1电源及供电方式 105

7.1.2供配电系统 105

7.1.3照明 105

7.1.4防雷 106

7.2集中控制与自动化 106

7.2.1控制系统 106

7.2.2控制原则 107

7.3通讯调度 108

7.4自动化 108

8铁路运输 108

8.1技术条件 108

8.2股道设置 108

9 采暖通风与药剂库 109

9.1采暖 109

9.1.1概述 109

9.1.2采暖温度 109

9.1.3采暖方式 109

9.2通风除尘 109

9.3室外供热管道 110

9.4药剂库、油脂库 110

10 工业场地总平面 111

10.1原始资料 111

10.2总平面布置 111

10.2.1布置原则 112

10.2.2场地功能区分 112

10.2.3总平面布置 112

10.2.4辅助车间的布置 112

10.2.5行政、生活福利设施的布置 112

10.2.6运输 112

10.2.7场地利用系数及绿化 113

11 技术经济 113

11.1劳动定员 113

11.2选煤成本 114

11.2.1产品销售收入 114

11.2.2分离前成本 115

11.2.3分离后成本 116

11.2.4财务分析 117

12 环境保护 118

12.1环境保护设计依据及采用的环境保护标准 118

12.1.1环境保护设计依据 118

12.1.2采用的环境保护标准 118

12.2选煤厂污染防治措施 118

12.3厂区绿化 118

13 劳动安全 119

13.1预防自然灾害措施 119

13.2防火防爆措施 119

13.3防机械伤害和人身安全措施 119

13.4防触电伤害措施 119

第二部分

1 概算编制说明 120

1.1工程概况及投资范围 120

1.2编制依据及取费标准 120

1.2.1编制依据 120

1.2.2概算指标 120

1.2.3价格 120

1.2.4取费标准 120

1.2.5基本预备费 120

1.2.6概算总投资 120

2 概算结果汇总 121
