DY350-S7-200 PLC程序自动售货机的PLC程序设计控制系统设计 下载积分：150　资料编号： DY350

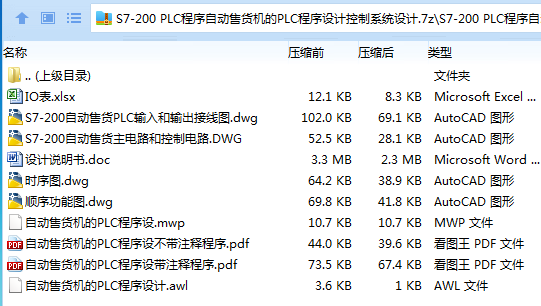

作品包括:

Word版说明书1份

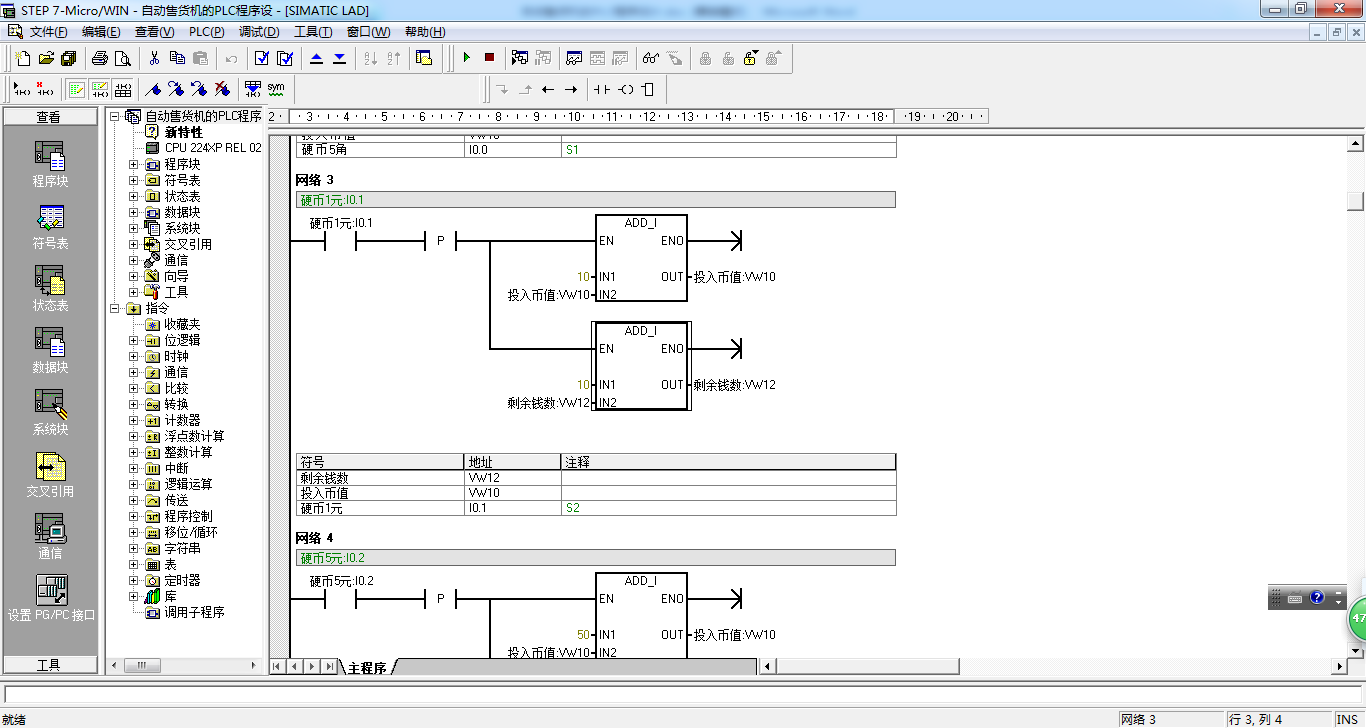

S7-200 PLC程序一份

电气CAD图纸图纸

1)    可以选购至少5种不同价格的商品；

2)    此售货机可投入5 角、1 元和5 元的硬币（内部自动分为3 个落币道），投错了（比如1角硬币，2角硬币）应闪烁投币口告警灯，并退出投错的硬币。

3)    当投入的硬币达到或超过某一商品的价格时，商品相应的指示灯会发亮。同时数码显示投币金额。比如：当投入的硬币值达到2元时，口香糖按钮的指示灯亮；当投入的硬币值达到2元5角时矿泉水和口香糖按钮的指示灯都亮；当投入的硬币达到5元时，百事可乐、矿泉水和口香糖的指示灯都亮。

4)    当按动相应的按钮时， 相应的货物送出， 对应的指示灯灭， 数码显示余额。可以一次多买，直到金额不足，用指示灯显示余额不足。

5)    过5秒后，如果没有再操作，则取物口灯亮余额则退币口灯亮，表示找钱动作，同时数码管要显示找钱余额。

绪论    1

1.    课程背景    1

2.    选题的目的和意义    1

3.    国内外研究现状    1

4.    主要研究内容    2

第1章    总体方案    4

1.1    设计目的    4

1.2    课题要求    4

第2章    硬件方案    5

2.1    PLC选型    5

2.2    输入输出分配表    6

2.3    PLC接线图    6

2.4    电气控制原理图    8

2.4.1    主电路    8

2.4.2    控制电路    9

第3章    软件方案    12

3.1    程序流程    12

3.2    时序图    13

3.3    顺序功能框图    13

3.4    梯形图    15

第4章    测试和验证    33

4.1    搭建环境    33

4.1.1    建立编辑编译环境    33

4.1.2    建立仿真环境    34

4.2    仿真结果    35

4.3    问题与分析    40

第5章    结论    41

致 谢    42

参考文献    43

附录一 语句表程序    44

附录二 梯形图程序    52
