JJ9986-减速器壳体数控工艺与夹具设计【含UG三维图】 下载积分：200　资料编号： JJ9986

作品包括:

Word版说明书1份，共37页

工序卡一份

工艺过程卡1张

刀具卡一份

数控程序一份

CAD版本图纸，共8张

UG三维零件图1张

摘要

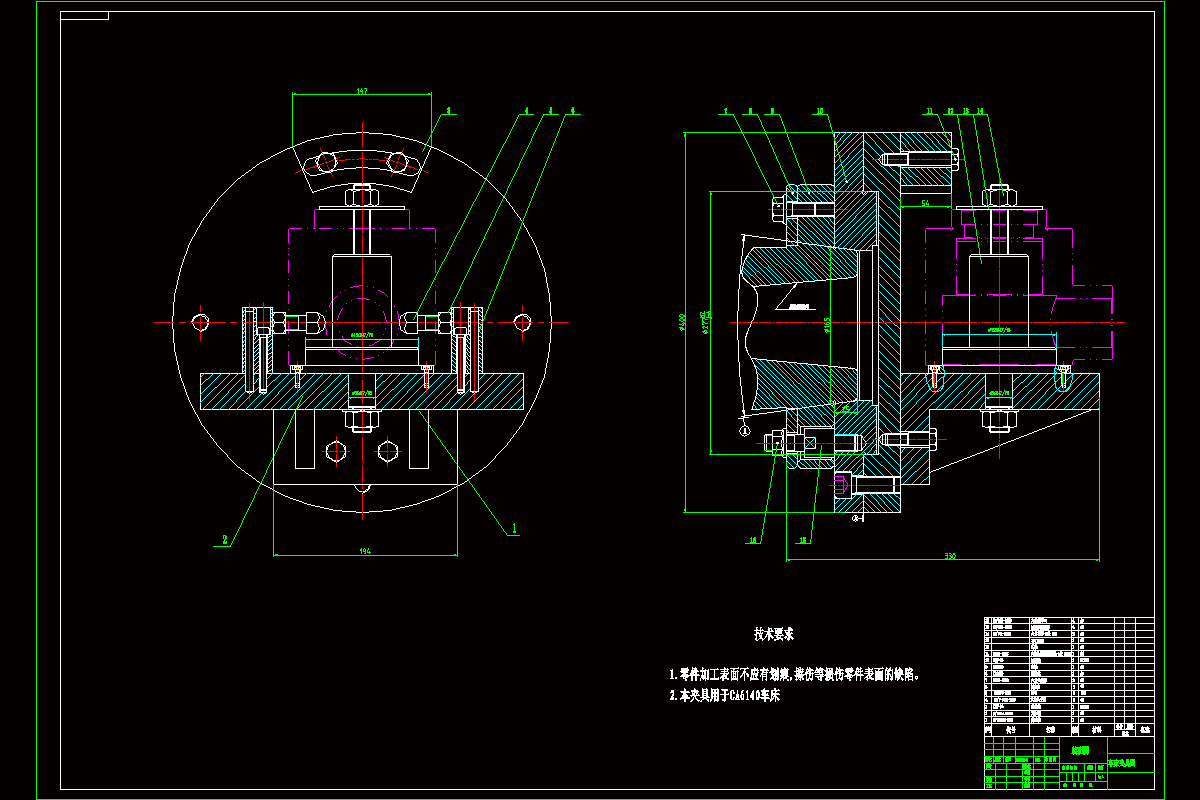

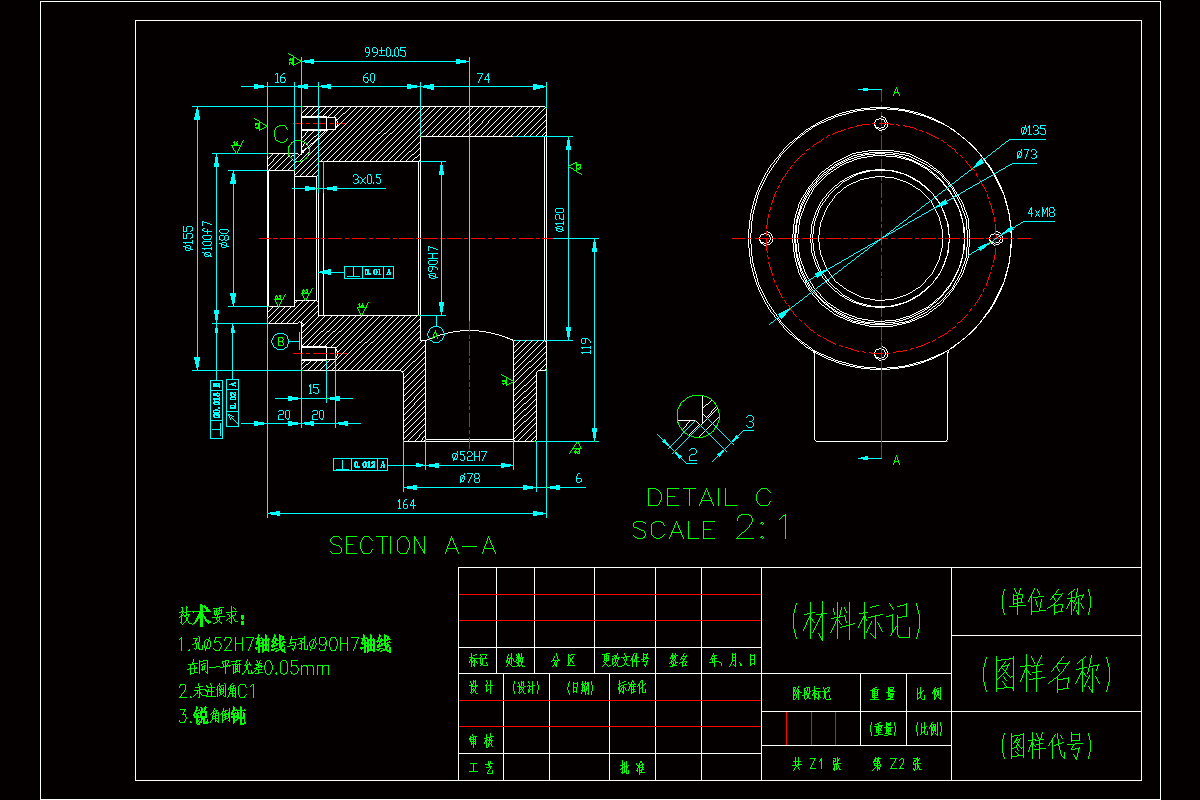

设计要求“以质量求发展，以效益求生存”，在保证零件加工质量的前提下，提高了生产效率，降低生产成本，是现代化机械加工工艺的主要发展方向之一。通过对该减速器零件图的分析及结构形式的了解，从而对减速器进行工艺分析、工艺说明及加工过程的技术要和精度分析。然后在对减速器的轴承孔的加工进行夹具设计、精度和误差分析，本次工艺编制与夹具设计应用于实际生产。在设计夹具体过程中，考虑自由度的固定，设计了芯轴，利用芯轴和半月形固定板固定工件自由度，以左端Φ155为粗基准，进行Φ120、Φ90、Φ73内孔的粗加工。选择Φ100f7作为精加工基准，加工右端的Φ90H7、Φ120、Φ73等；实现一次装夹完成尽量多的尺寸。再以Φ90H7为二次精基准，加工Φ52，按照互为基准的原则。利用车床精确快速加工出零件。
