N6320-锥齿轮支架工艺规程及镗孔夹具设计 下载积分：50　资料编号： N6320

作品包括:

Word设计说明书1份

工序卡一套

工艺过程卡1张

CAD版本图纸，共4张

摘要

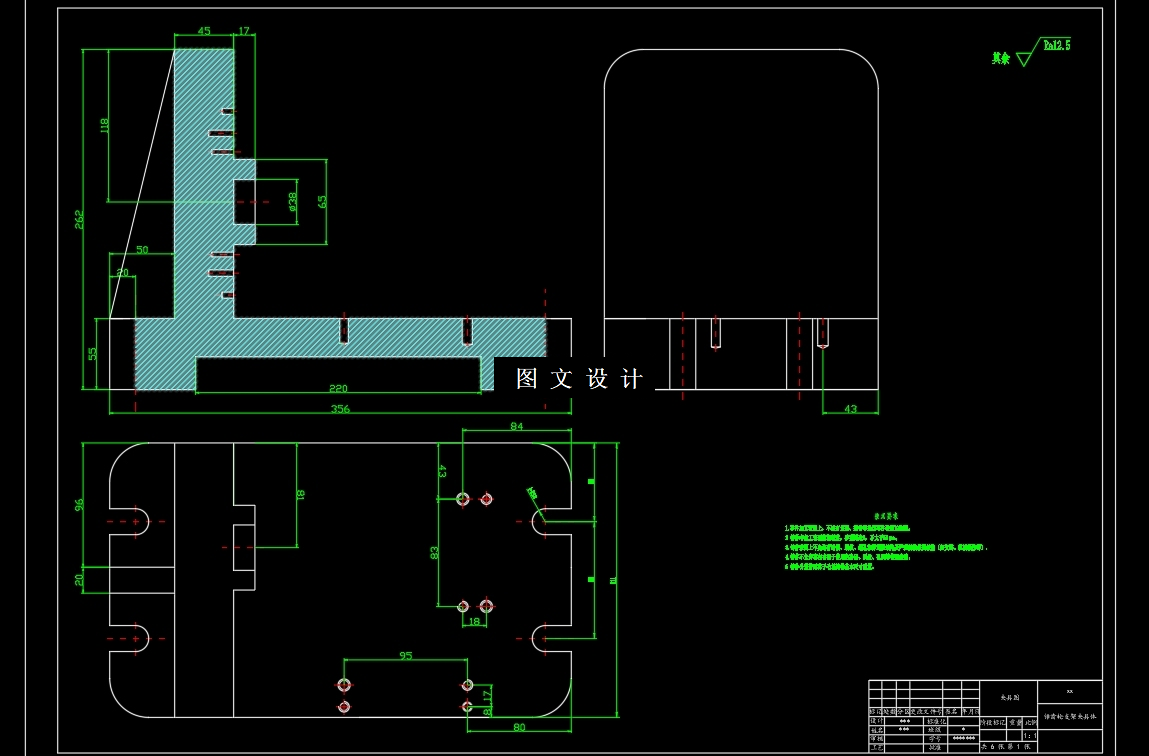

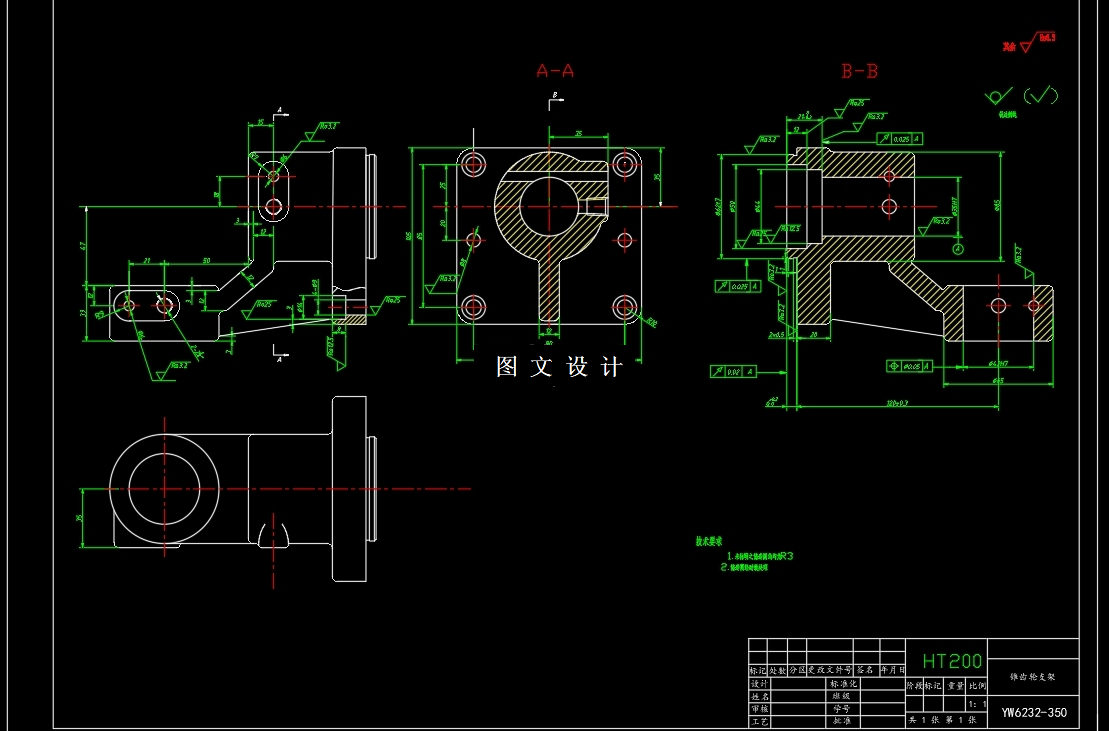

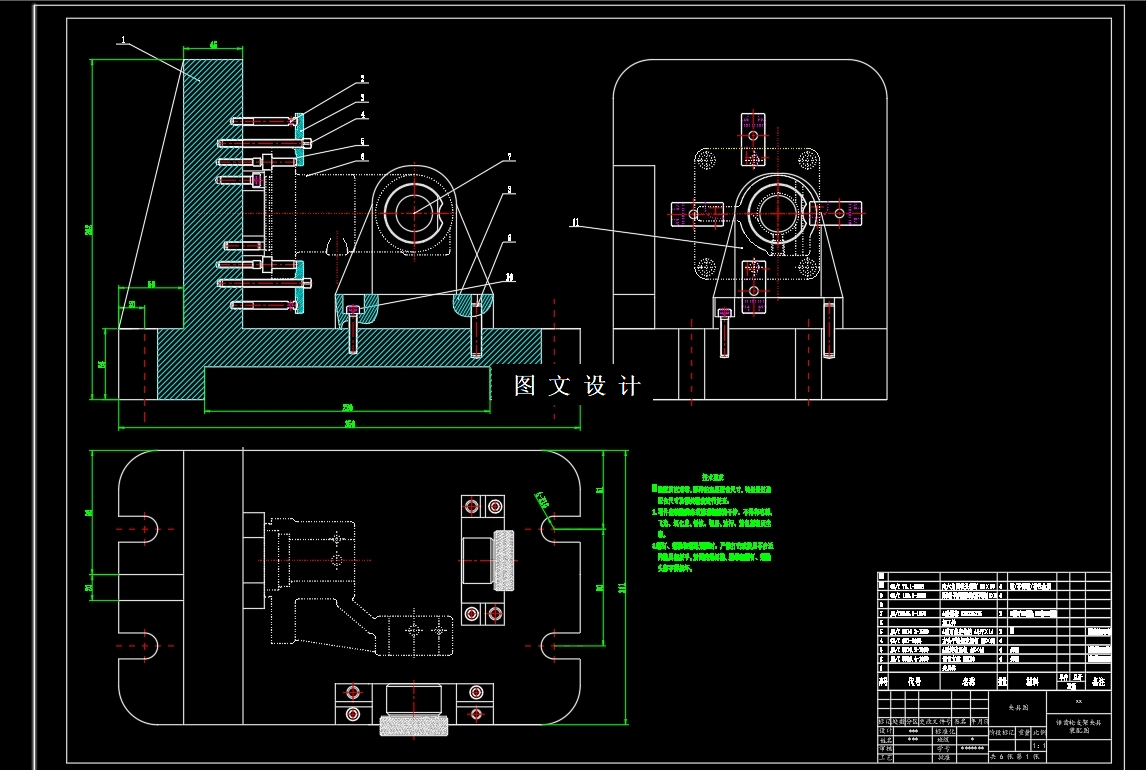

机械制造，锥齿轮支架工艺规程及镗孔夹具设计 只要设计夹具和工艺规程是为了了解加工的基本步骤，如果通过一步不工序加工出来此零件的 夹具是设计的镗孔37和42的通孔夹具， 设计完成后内容有：1.零件图 1张 2.毛坯图 1张 3.机械加工工艺规程卡 1张 4.机械加工工序卡 若干张 5.夹具体 1张 6.夹具结构设计装配图 1张 7. 说明书一份
