N6514-气动搬运机械手设计 下载积分：50　资料编号： N6514

作品包括:

Word设计说明书1份

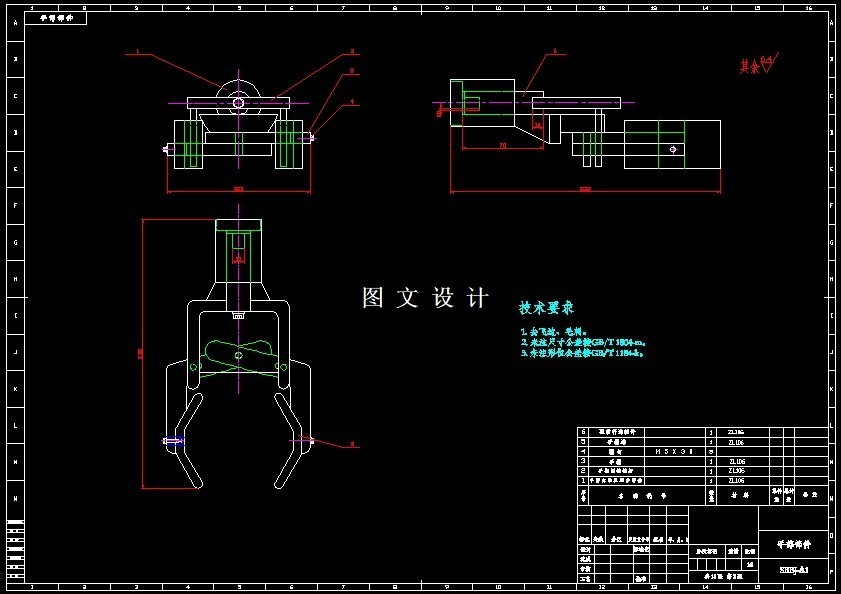

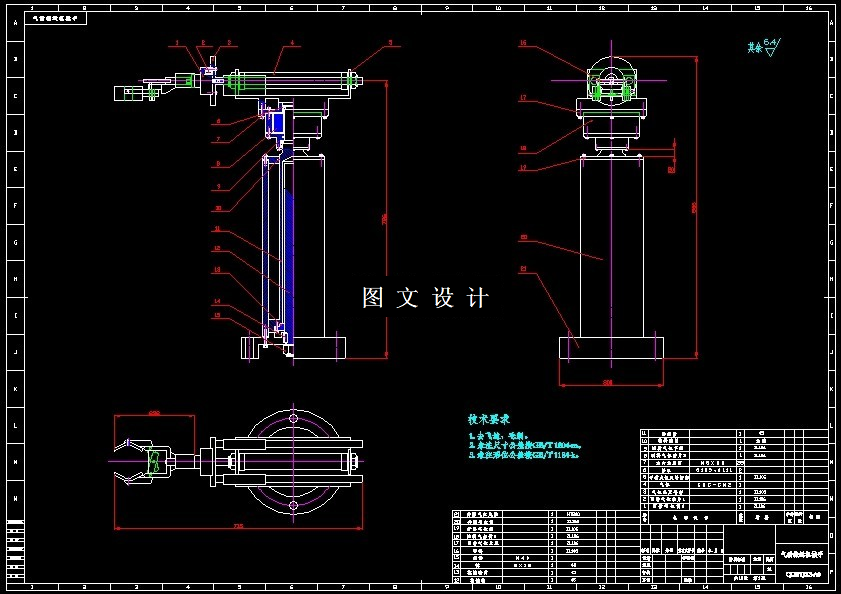

CAD版本图纸，共15张

摘要

选定圆柱坐标型机械手的基本方案后，根据设计任务，为满足设计的要求，本次设计的机械手拥有5个自由度。将完成：手部抓取、手腕回转、手臂伸缩、手臂回转、手臂升降这5个主要运动。 本次设计的机械手采用4大部件和5个气动装置组成：（1）手部：为了使机械手的通用性更强，把机械手的手部结构设计成V型槽式可更换结构，使用的是夹持式手部。采用一个直线气压缸，通过机构运动实现手抓的张合。（2）腕部：考虑到手腕需要回转调整，因此采用一个回转气缸来实现手腕回转180°。（3）臂部：采用一个直线气压缸实现手臂平移。（4）机身：采用一个直线气压缸和一个回转气缸来实现手臂在机身上的升降和回转。
