作品包括:

Word设计说明书1份

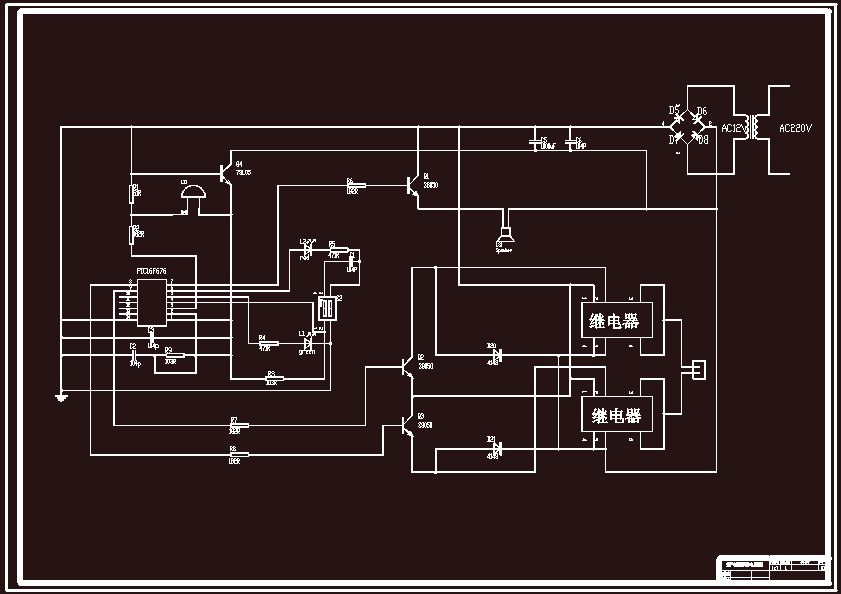

CAD版本图纸，共1张

摘要

煤气监控器硬件设计燃气报警系统采用了PIC16F676为系统的CPU，通过单片机系统设计实现对家用燃气的控制功能，由MQ216电化学燃气传感器对燃气进行检测，如果出现燃气泄露的异常情况，燃气浓度达到一定的危险值时，则会出现相应的蜂鸣器鸣叫（声）、报警灯LED2红灯亮（光）报警，同时驱动两个继电器后所接的12V的风扇排除燃气，或驱动所接的机械手，去调节燃气出气阀的通断，或者还可以接其他的12V的装置做出相应的动作。整个系统的硬件电路设计合理，性能安全可靠。
