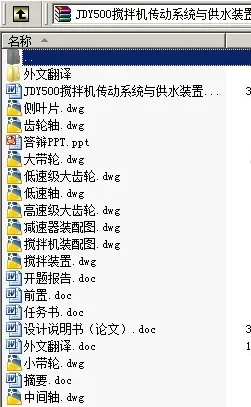

作品包括:

Word设计说明书1份，共78页，约20000字

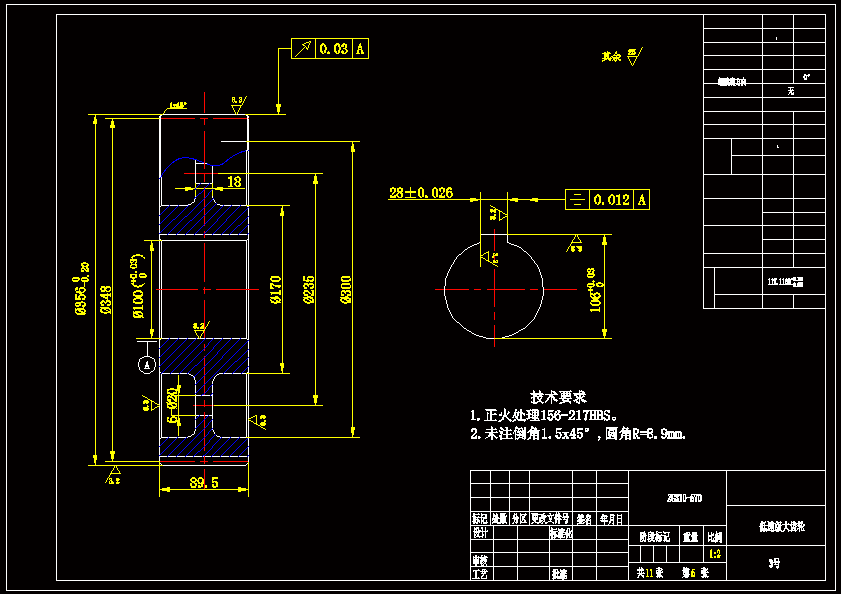

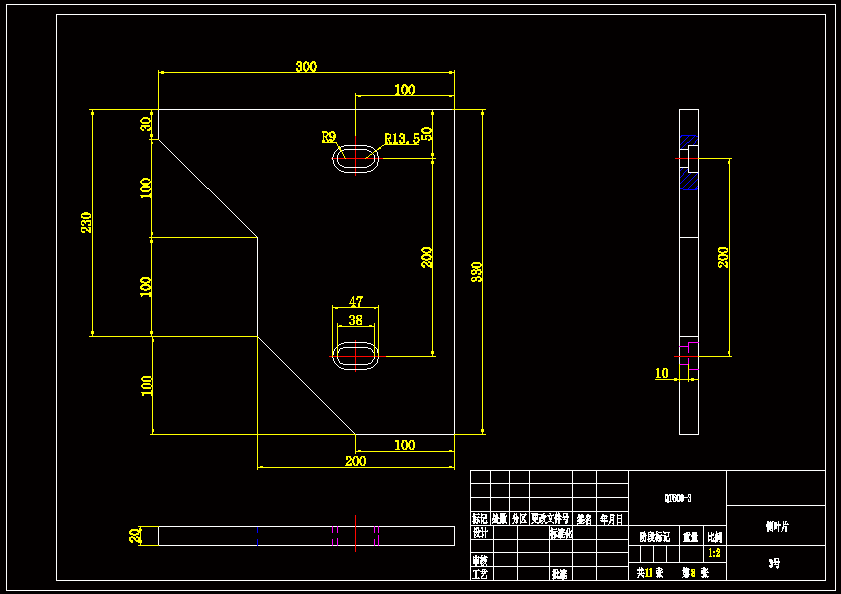

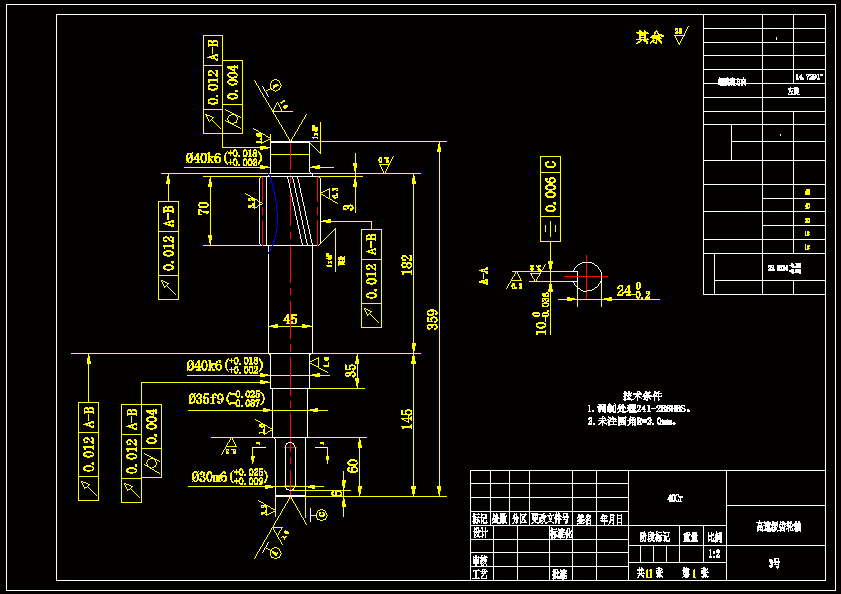

CAD版本图纸，共11张

摘要

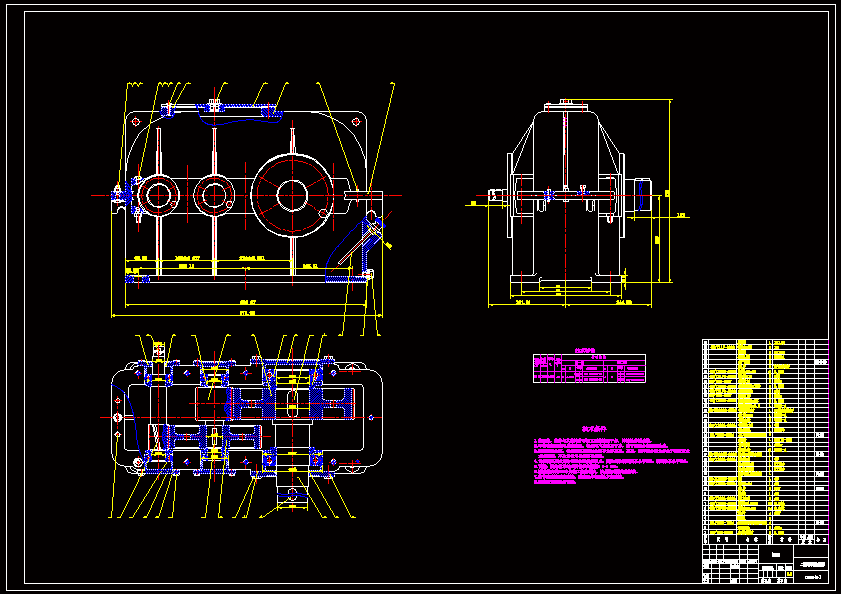

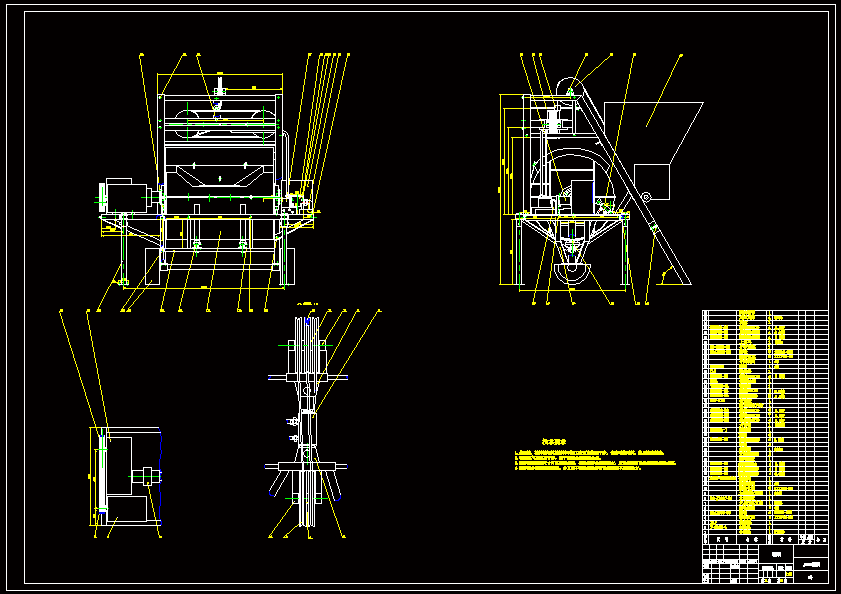

本次设计的JDY500型混凝土搅拌机是我们的主要设计机型。它是强制式混凝土搅拌机中的一种，强制式混凝土搅拌机不仅能搅拌干硬性混凝土，而且能搅拌轻骨混凝土，能是混凝土达到强烈的搅拌作用，搅拌均匀，生产效率高，质量好，成本低。它是目前国内较为新型的搅拌机，整机结构紧凑，外形美观。 JDY500型混凝土搅拌机主要组成结构包括：搅拌装置，传动系统，上、卸料系统，供水装置，机架及行走系统，点起控制系统，润滑系统等。本设计主要研究内容是JDY500混凝土搅拌机的传动系统及供水装置，主要包括：确定搅拌桶尺寸、确定传动系统简图、选择电动机、计算设计减速器内部齿轮组、设计并校核低速轴，校核轴承，选择并校核键，设计供水装置，绘制减速器装配图、搅拌桶装配图、搅拌机装配图。 在设计过程中，对减速器进行了改进，重新计算了传动比，并选取二级减速器ZLY224，对其内部零件进行了具体设计和计算。
