作品包括:

Word设计说明书1份

任务书一份

外文翻译一份

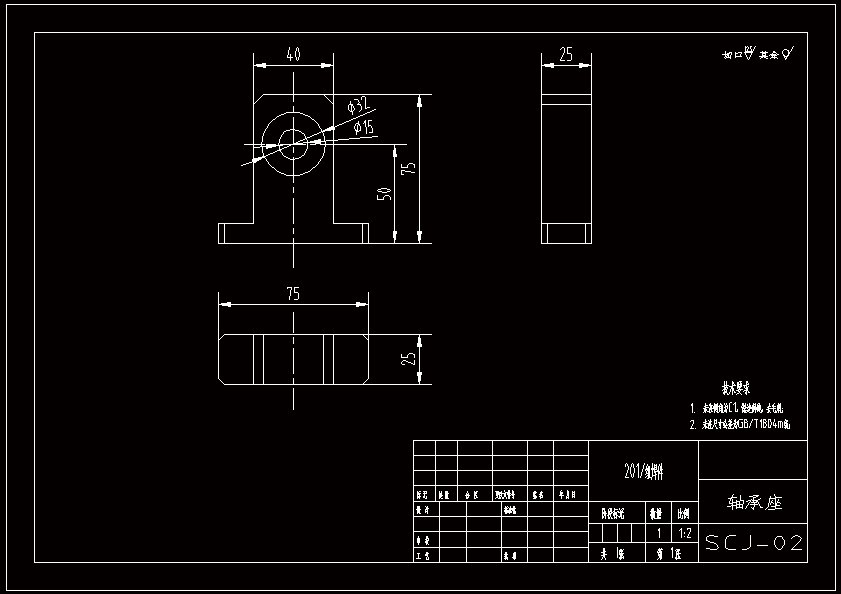

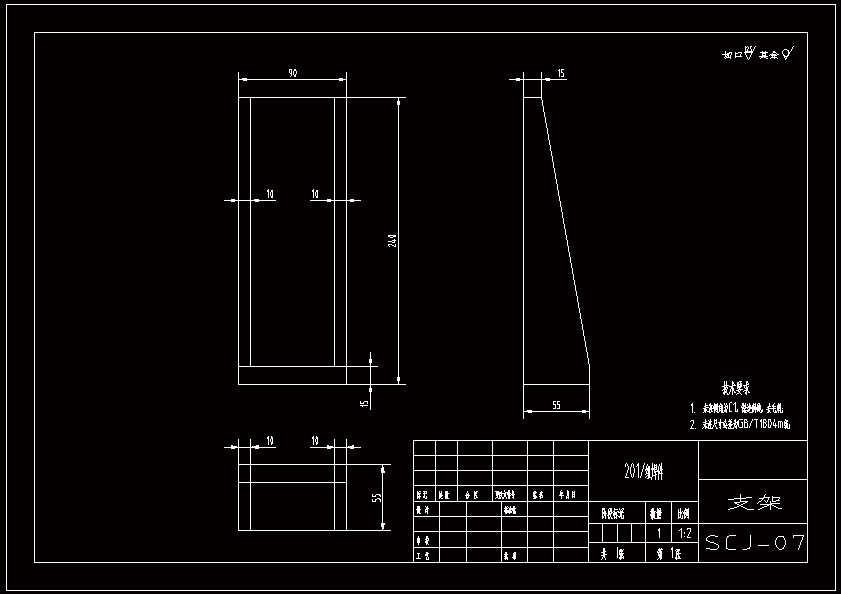

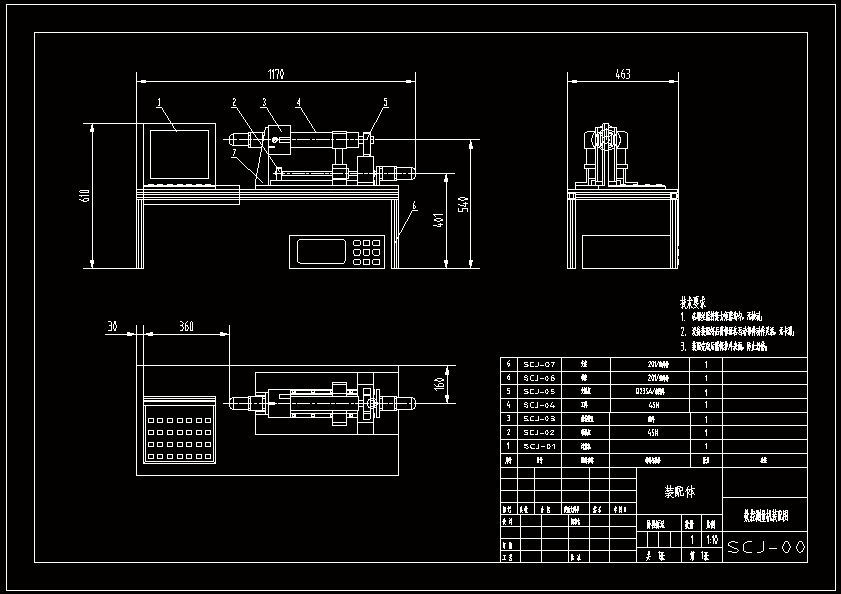

CAD版本图纸，共3张

摘要

1.题目: [数控测量机]设计 2.设计任务: (1)根据给定条件,确定机械传动系统方案,确定微机控制系统方案； (2)进行机械传动机构的设计计算,绘制机械装配图及其部分零件图(1-2个)； (3)进行微机控制系统功能实现技术分析，设计微机扩展和接口电路，绘制控制系统原理图； (4)绘制步进电机软件环形分配器程序流程框图,并编写其源程序； (5)撰写设计说明书一份(8000字以上)。 3.给定条件: (1)行程范围 Z向400mm C向可正反向连续回转 (2)运动分辨率 Z向优于0.005mm C向优于0.05° (3)Z向最大移动速度 2800mm/min C向最大旋转速度 100r/min (4)被检工件最大尺寸（材料为钢） φ60mm X400mm (5)外形尺寸(参考) 850mm X 450mm X350mm (6)微机部分扩展16k程序存储器容量，16k数据存储器；人机交互部分的数据和程序输入采用4行8列的行列式键盘，状态和信息显示采用8位8段LED数码管；2个行程限位信号（来自Z向直线运动单元）、2个回零开关信号（分别来自Z直线运动单元和C回转单元）及工作方式采用开关量信号输入；电机控制部分包括两个运动单元的控制，电机控制采用软环分和高低压驱动。 4.设计要求: (1)机械结构设计合理,原理正确,制图符合国家标准,图面整洁； (2)微机控制系统功能完备, 包括微机部分，人机交互部分和电机控制部分； (3)设计说明书论述清楚,计算无误,数值单位明确,引用公式及资料有出处。
