作品包括

Word设计说明书1份，共33页，约12000字

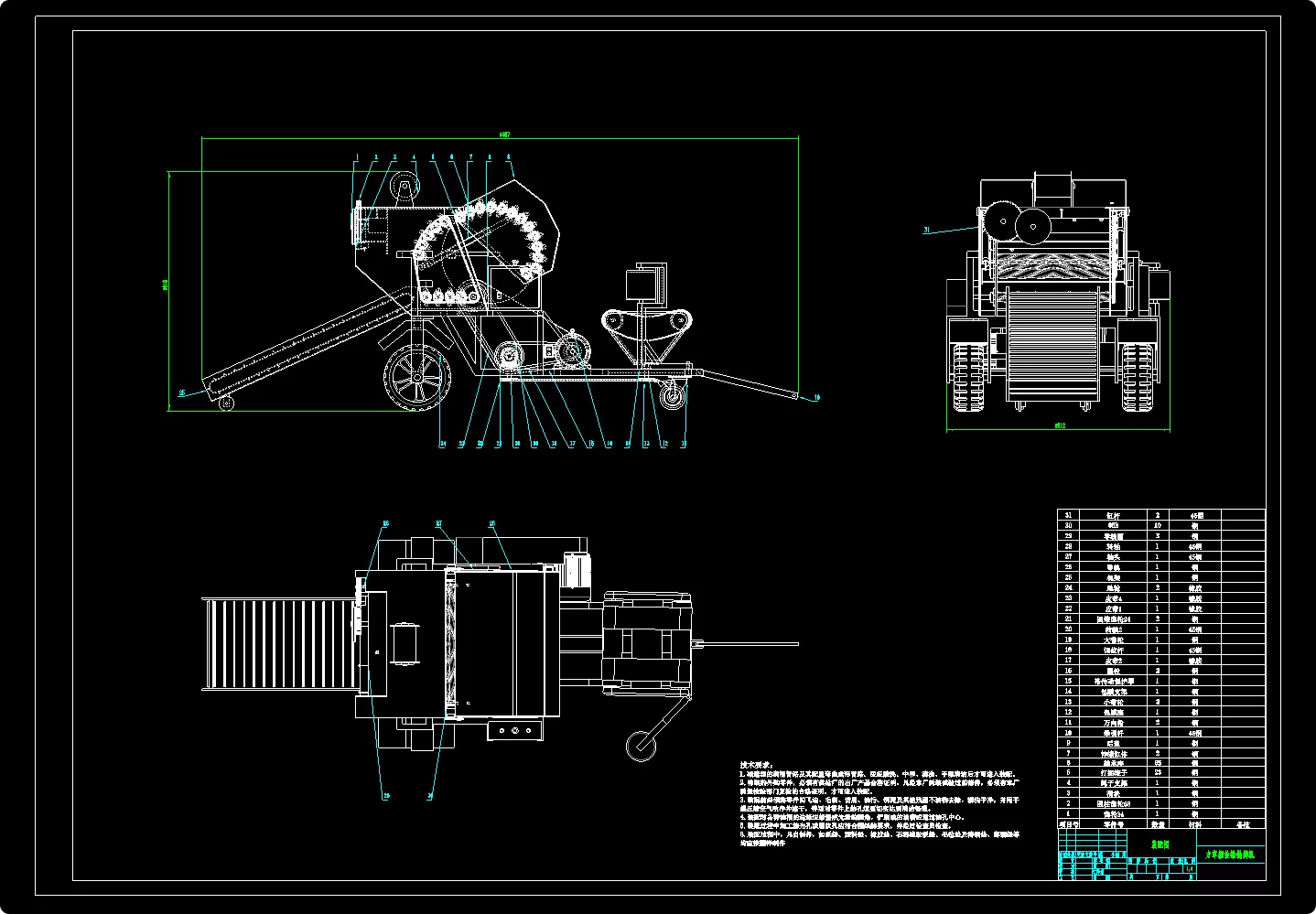

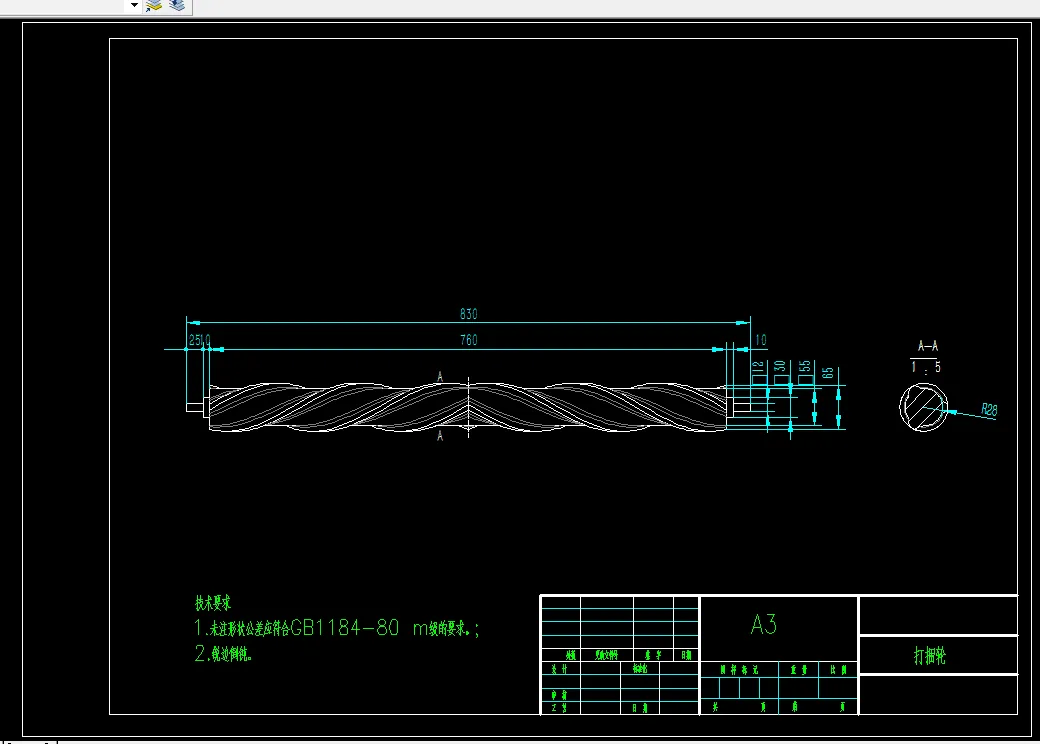

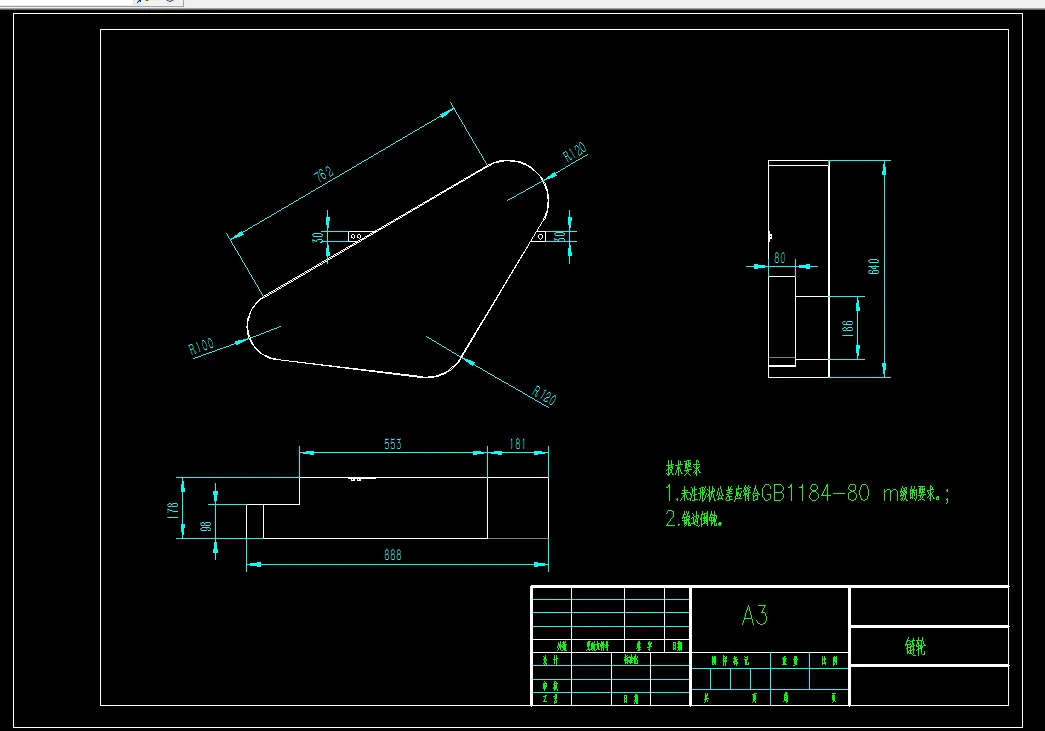

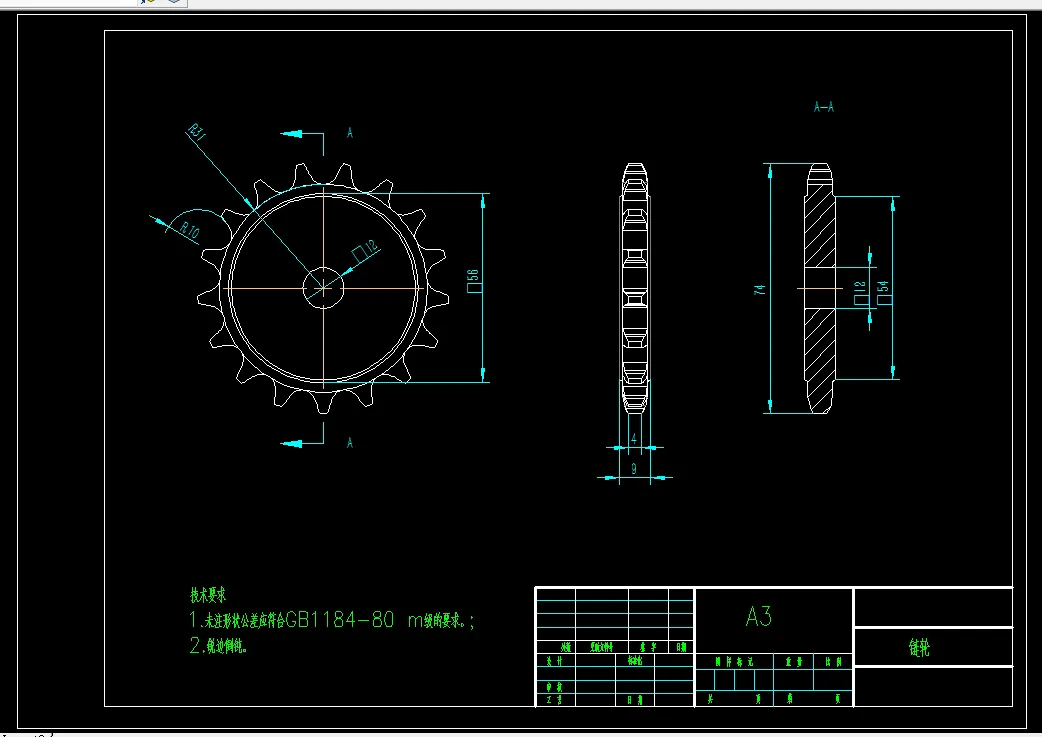

CAD版本图纸，共6张

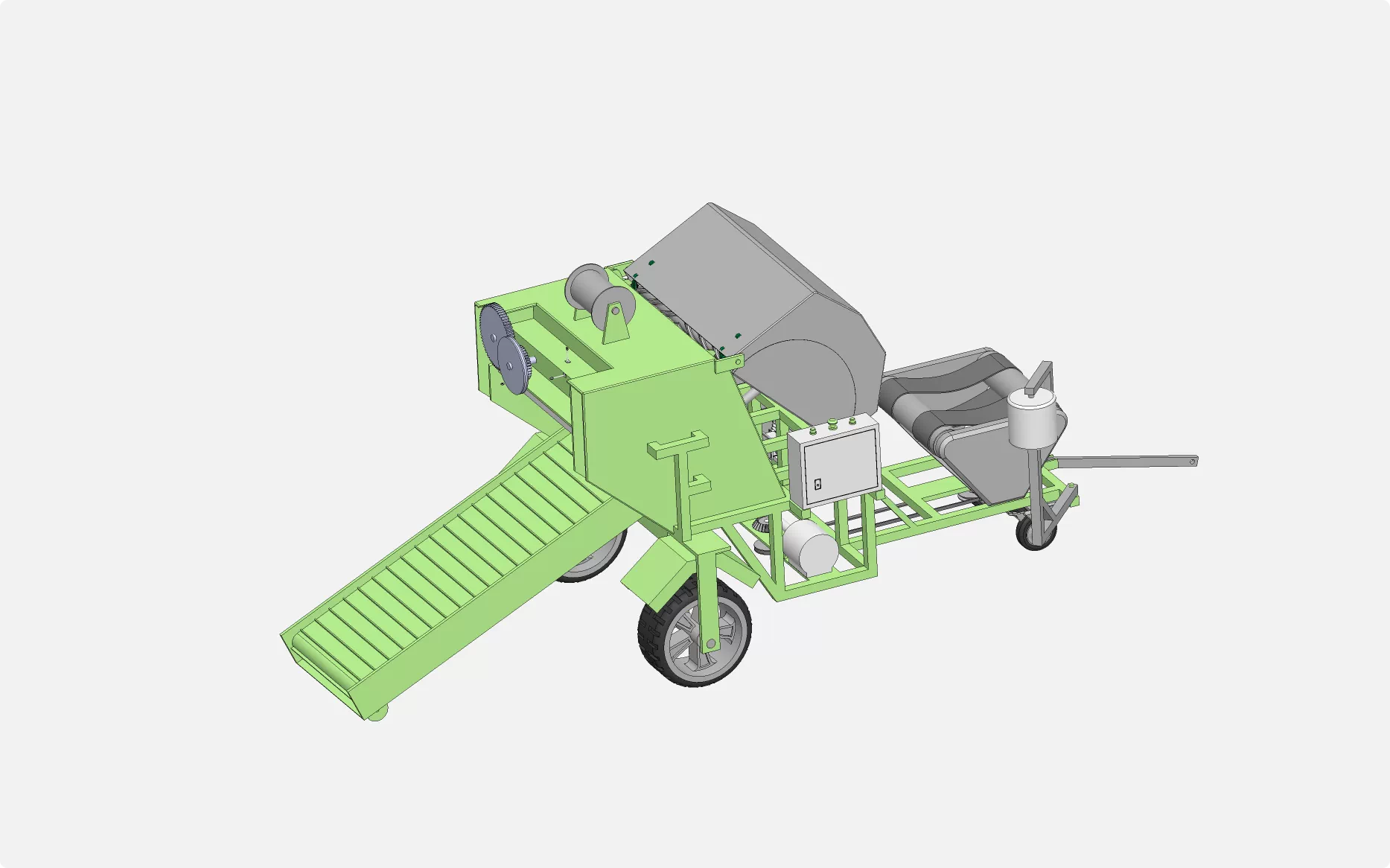

SW三维图一套

摘要

草捆捡拾是牧业生产中重要环节，也是提高牧业发展的有效措施，机械化草捆捡拾是提高牧草业工作效率、降低劳动力成本的关键手段。因此，研究皮带式方草捆捡拾抛掷机的研究具有一定实际意义。文章根据草捆捡拾抛掷机工作原理，对机架的结构布局进行了设计，为便于草捆捡拾抛掷机和拖拉机的挂接、调整、增加安全性等设计了挂接装置。考虑草捆捡拾抛掷机能够正常运行，对抛掷机动力源进行了设计，选择20~50马力拖拉机并进行了带传动和动力参数的计算。在此基础上，对带传动装置进行了结构及尺寸等计算，以及输送系统的速度与参数计算等。所设计成果的动力形式为电动，减少了对环境资源的污染，降低了日常使用时产生的噪声。输送系统采用皮带式传输，提高机器的稳固性，满足了牧草业工作的正常需求。

关键词：皮带；草捆抛掷机；输送

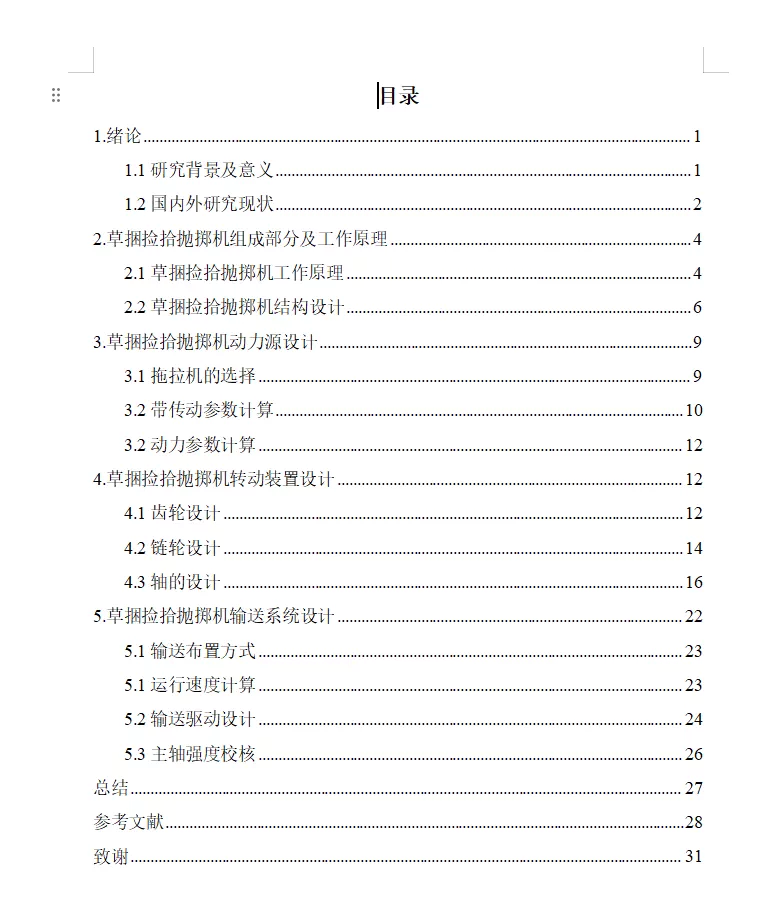

目录

1.绪论 1

1.1研究背景及意义 1

1.2国内外研究现状 2

2.草捆捡拾抛掷机组成部分及工作原理 4

2.1草捆捡拾抛掷机工作原理 4

2.2草捆捡拾抛掷机结构设计 6

3.草捆捡拾抛掷机动力源设计 9

3.1拖拉机的选择 9

3.2带传动参数计算 10

3.2动力参数计算 12

4.草捆捡拾抛掷机转动装置设计 12

4.1齿轮设计 12

4.2链轮设计 14

4.3轴的设计 16

5.草捆捡拾抛掷机输送系统设计 22

5.1输送布置方式 23

5.1运行速度计算 23

5.2输送驱动设计 24

5.3主轴强度校核 26

总结 27

参考文献 28

致谢 31
