作品包括：

Word设计说明书1份

任务书一份

开题报告一份

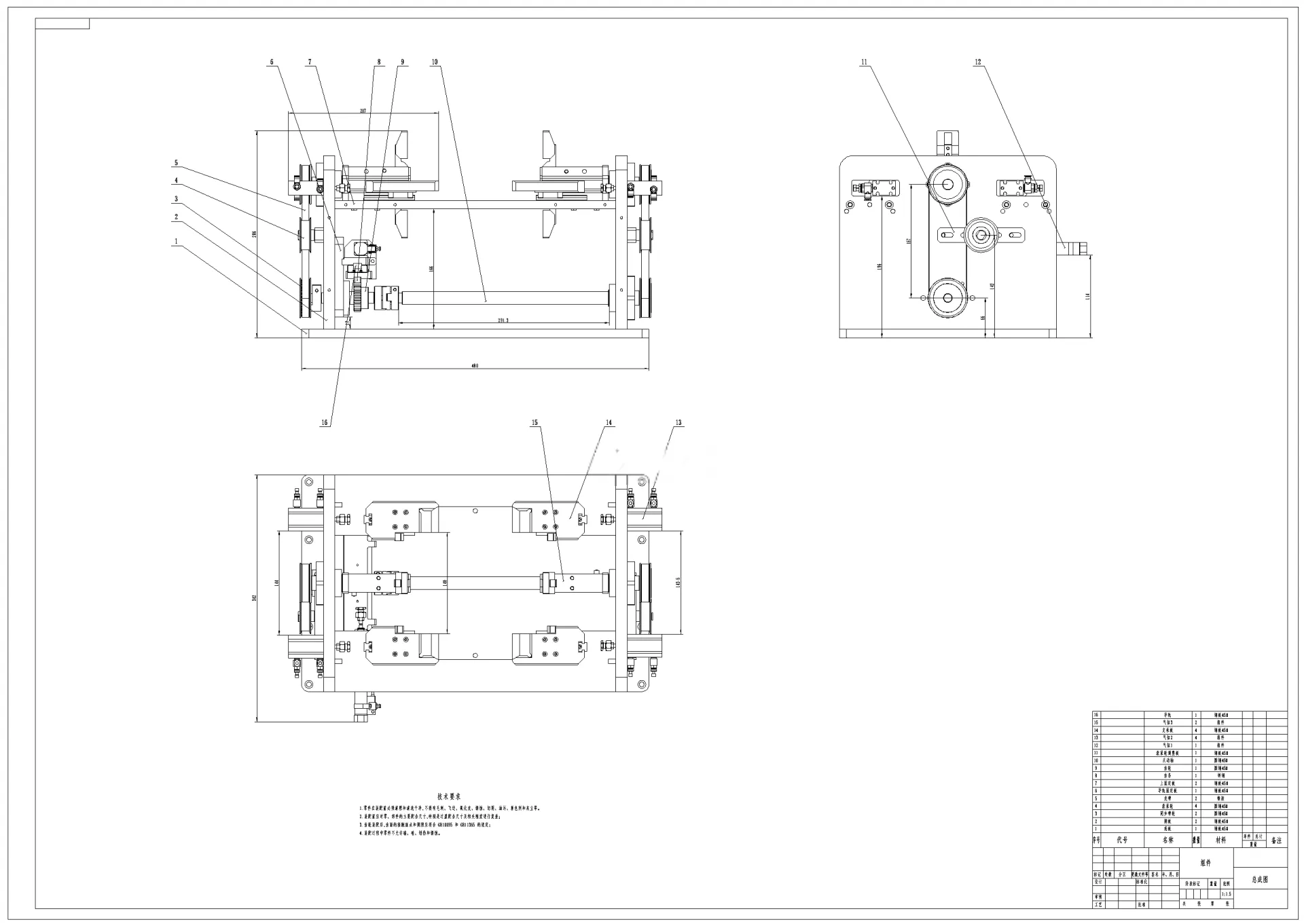

CAD版本图纸，共10张

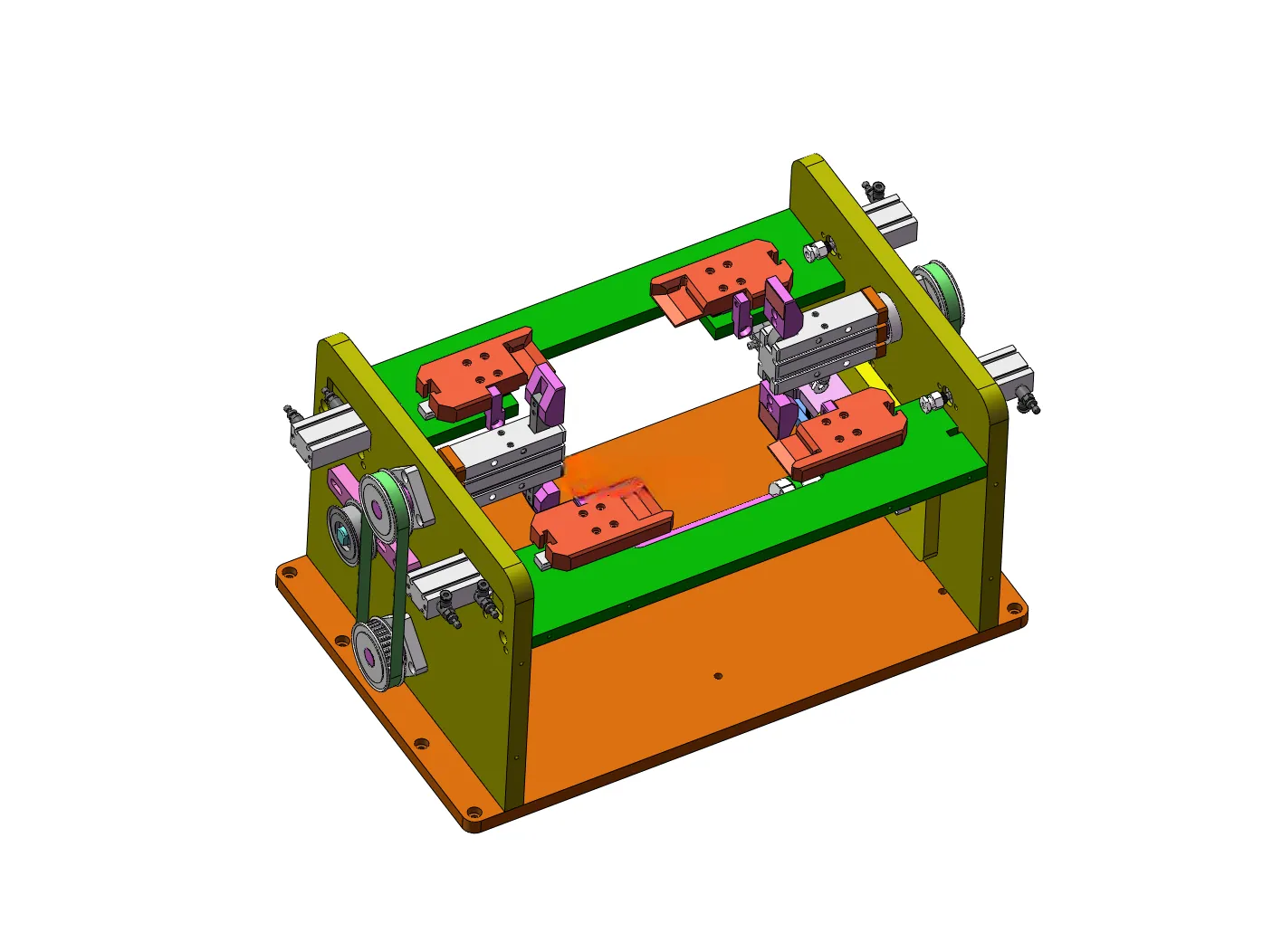

SW三维图一套

摘要

本次设计主要针对的是自动化工业中广泛使用的齿轮齿条翻转机构，主要用于对板材零件的焊接进行正反面翻转，本次设计主要对整体方案进行设计对比，确定整体方案的结构组成，然后对传动比、动力装置、传动装置、执行装置进行了具体设计计算和选型，采用气缸作为主要的动力输出装置，采用齿轮齿条和同步带作为传动的装置，采用气动夹爪作为板材的夹紧装置，通过零部件的组合实现对板材的翻转，本次设计采用SW软件对整体三维模型进行绘制，采用ANSYS软件对传动轴进行强度校核和分析，通过分析结果来看，本次设计的结构强度可以满足任务的要求。 本设计的齿轮齿条翻转机构具有设计精良、操作简便、稳定可靠等特点，适用于各类工厂及企业的生产线工作。该机构成本较低，可以有效地降低企业的成本，从而提高企业的生产效率。齿轮齿条翻转机构的使用和维护也非常方便，能够为企业节约更多的人力和物力资源。
