作品包括：

Word设计说明书1份

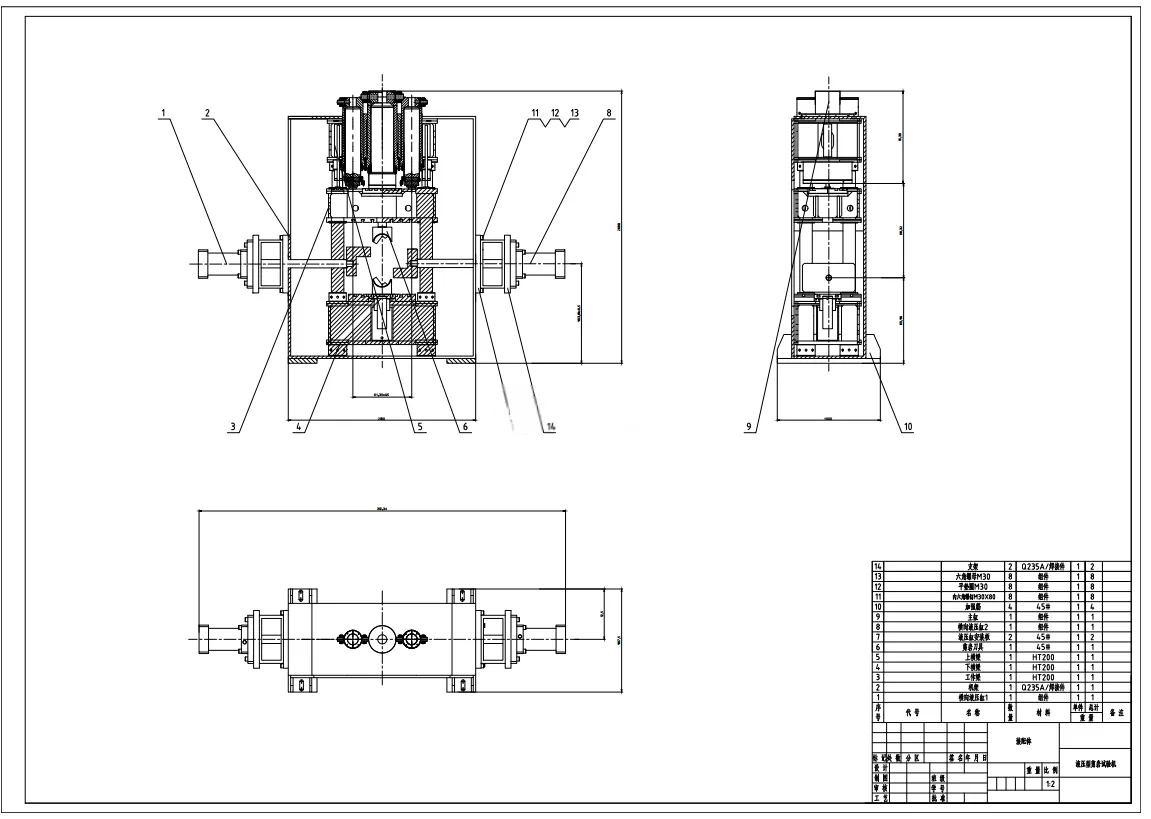

CAD版本图纸，共11张

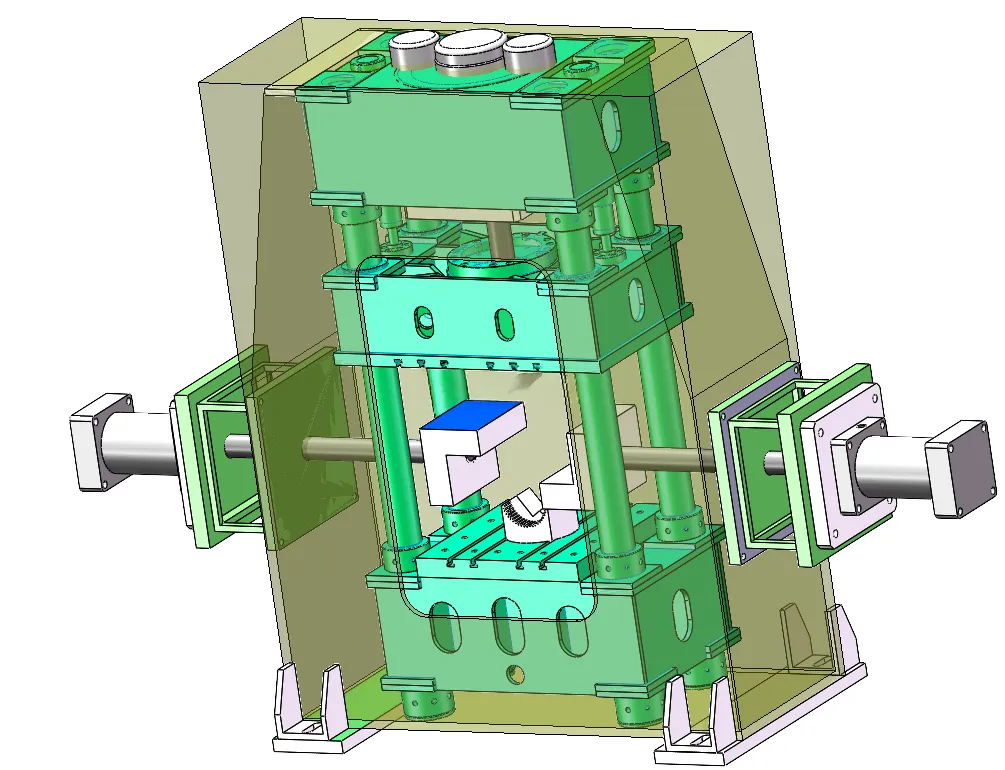

SW三维图一套

摘要

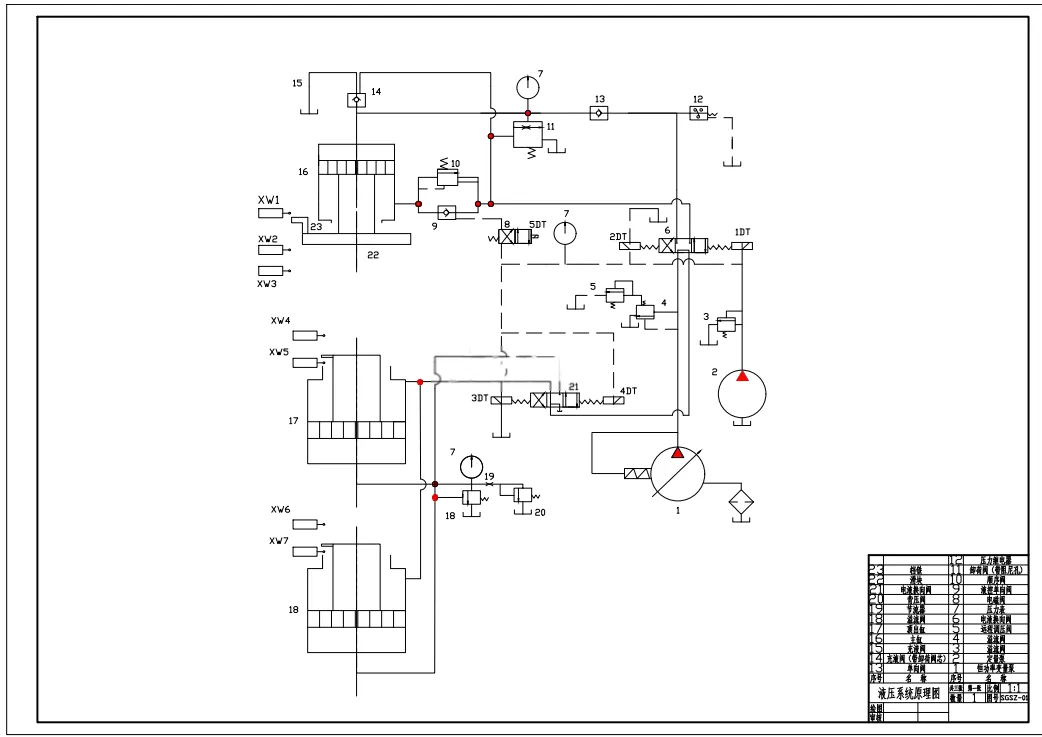

此次主要是对液压型剪岩试验机进行结构和液压系统的设计，该设备主要用于模拟岩石在剪切力作用下的力学行为和破坏机制，对于地质工程、岩土工程以及采矿工程等领域具有重要的研究价值和应用前景。液压型剪岩试验机通过高精度的液压控制系统施加剪切力，能够精确模拟不同地质条件下岩石的受力状态，为岩石力学特性的研究提供可靠的试验平台。 在结构设计方面，液压型剪岩试验机采用了模块化设计理念，将整个设备划分为多个相对独立的功能模块，包括液压动力系统、三轴加载系统、夹紧装置系统、液压系统等。这种模块化设计不仅提高了设备的可维护性和可扩展性，还有利于实现试验条件的精确控制和试验数据的准确采集。 液压动力系统是试验机的核心部件之一，负责提供稳定可靠的液压动力源。该系统采用了高性能的液压泵和阀组，通过精确的流量和压力控制，实现了对剪切加载系统的精确调控。同时，为了确保试验过程中的安全性，液压动力系统还配备了多重保护机制，如压力过载保护、流量限制保护等。 三轴加载系统是试验机的另一个关键部件，用于对岩石试样施加剪切力。该系统采用了高精度的液压缸和位移传感器，能够实时监测试样的变形和位移情况。在试样夹持方面，试验机设计了专用的夹持装置，确保试样在剪切过程中保持稳定不动，从而提高了试验结果的准确性。

关键词：液压型；剪岩；压力；准确性
