作品包括：

Word设计说明书1份

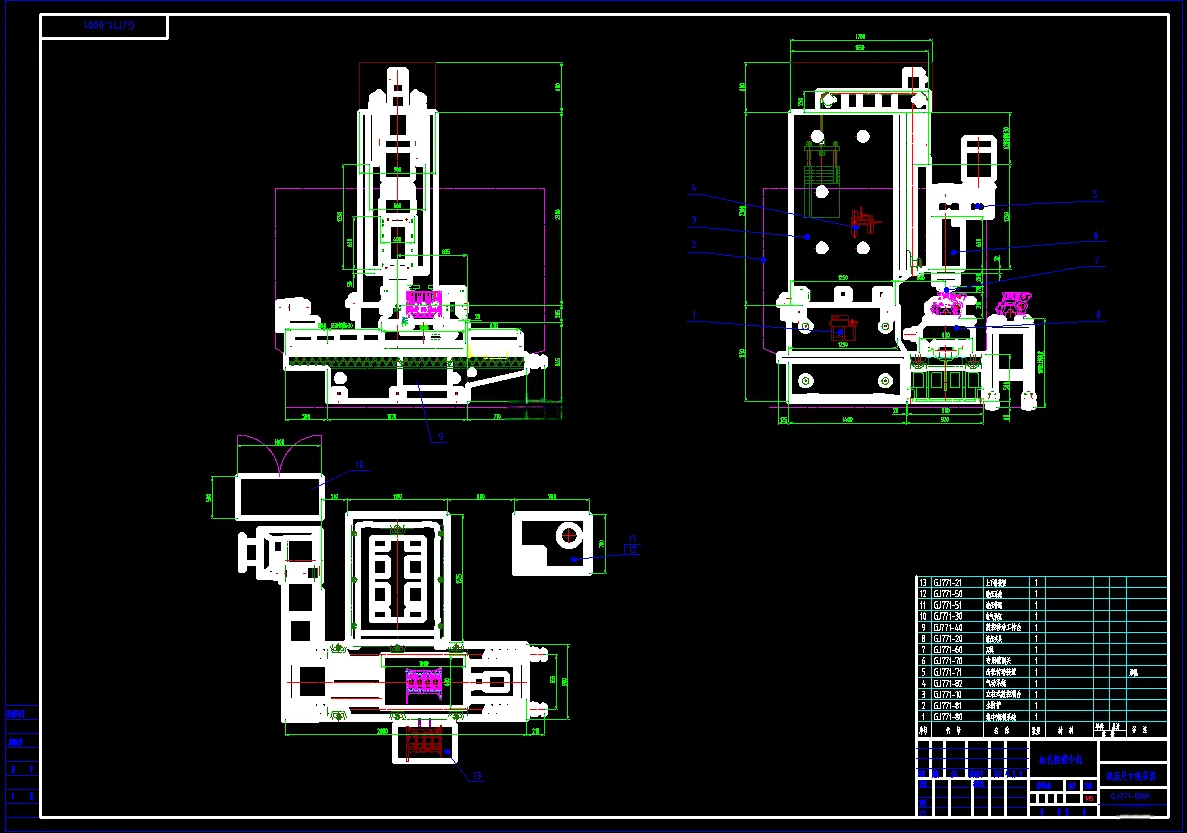

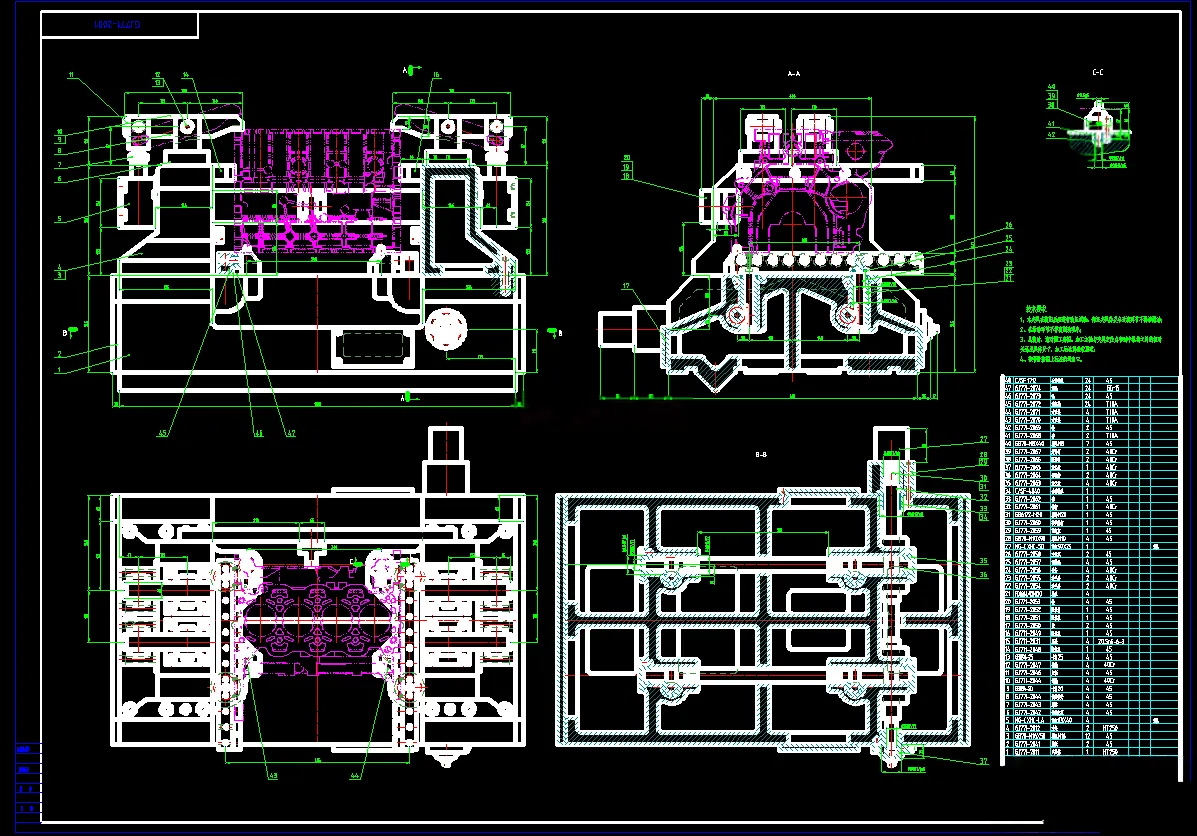

CAD版本图纸，共27张

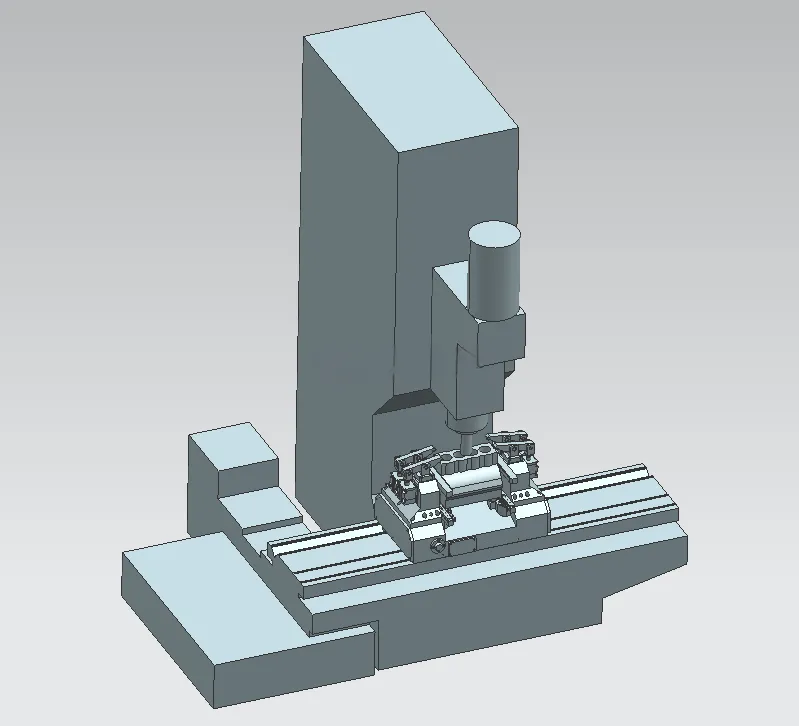

UG三维图一套

摘要

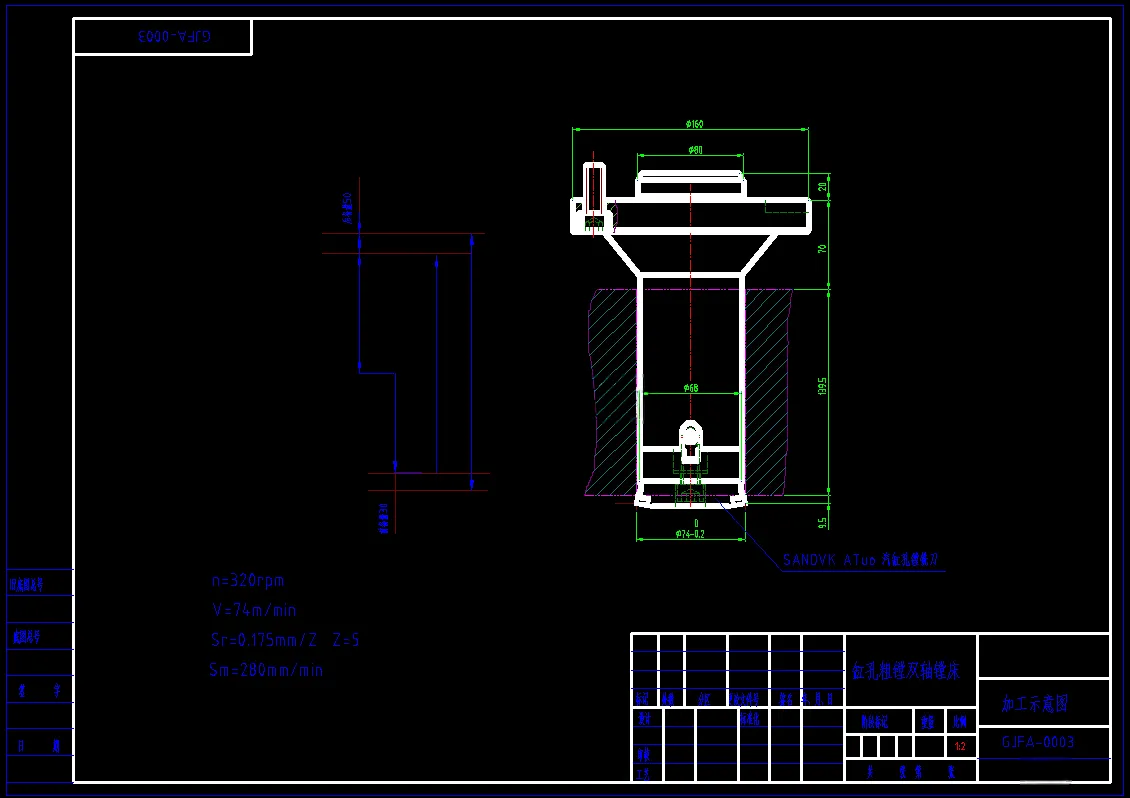

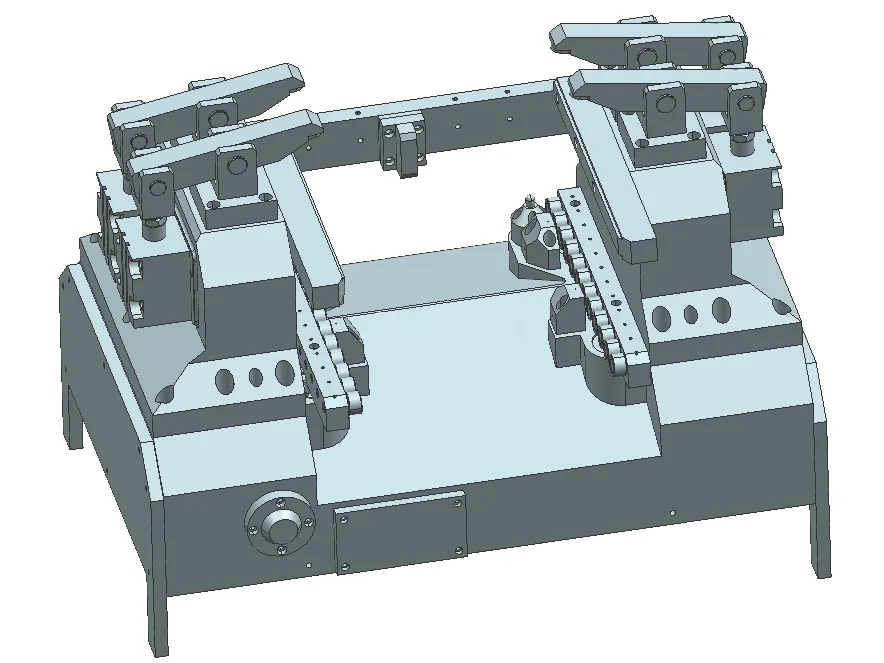

(1)本次组合机床加工对象为粗镗JAC1.9缸体缸头表面的4个82通孔，尺寸公差和形位公差要求较高，毛坯采取铸造工艺制造，生产纲领为大批量。 (2)本次使用立式双轴镗孔组合机床，有助于夹紧机构的设计和安装，加工合理和方便；采取立柱式数控滑台，选择气动系统作为动力装置通过链条机构传动实现刀架的升降滑动，特点在于稳定性好，可以承受较大的载荷，滑台与组合机床底座为分体式结构，用螺钉及定位销固定。 (3)本次组合机床通过立柱式数控滑台执行进给动作，通过电动机驱动齿轮传动装置完成JAC1.9缸体缸头孔的粗镗加工，使用SANDVK ATuo汽缸孔镗铣刀。 (4)机床夹具的定位方案为利用底平面和两侧平面进行定位，底平面为主定位，侧面为中定位，缸头平面采取液压夹紧的方式进行固定，这样便可约束JAC1.9缸体的六个自由度，确保完全定位。
