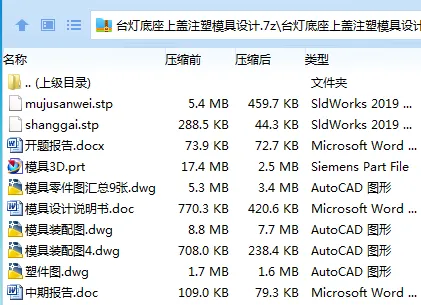

作品包括

Word版说明书1份，共36页，约13000字

开题报告一份

中期报告一份

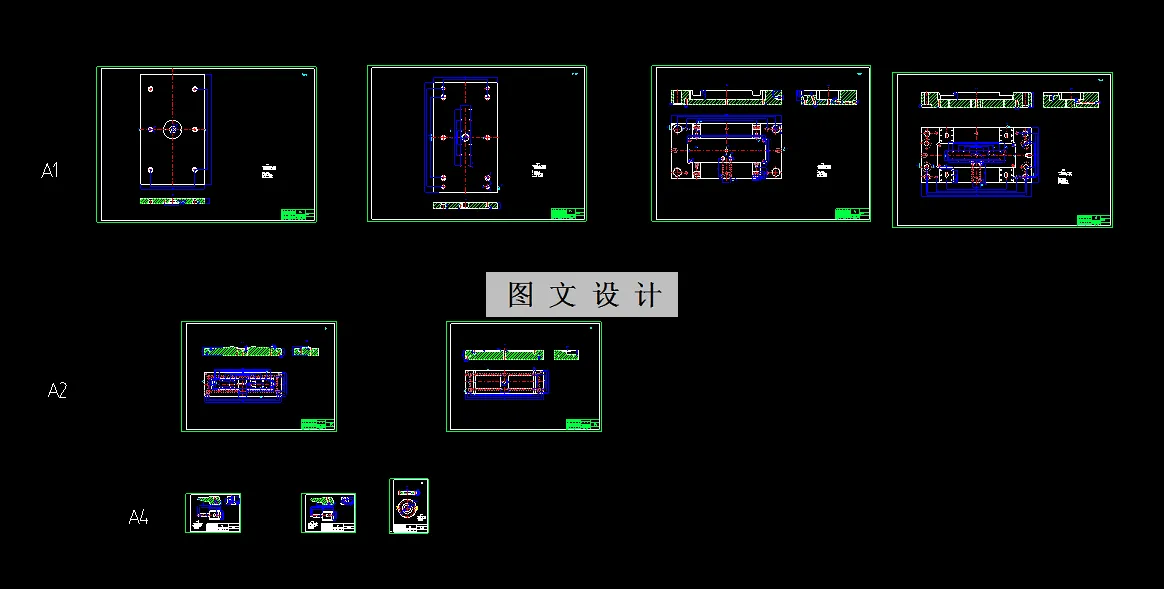

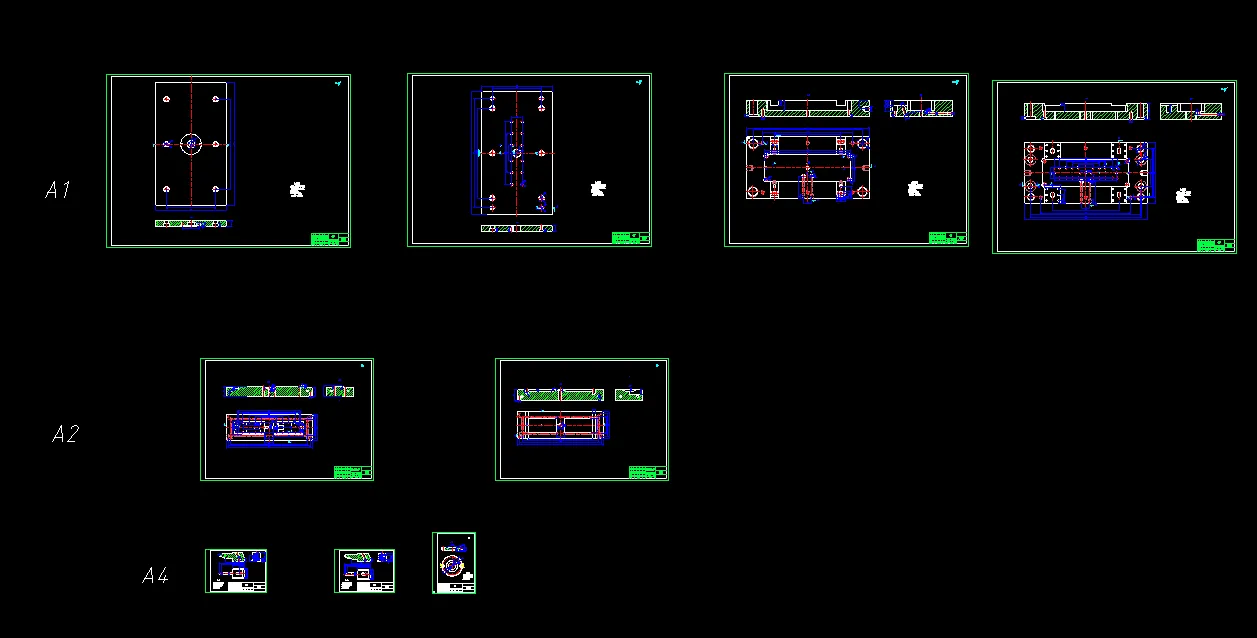

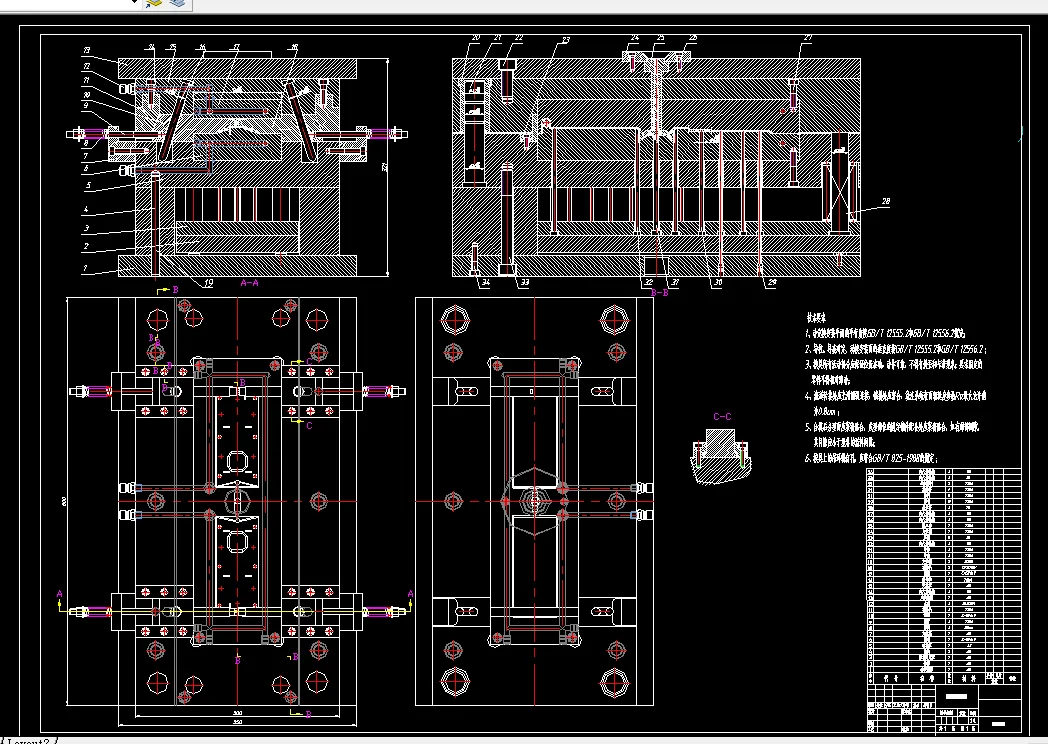

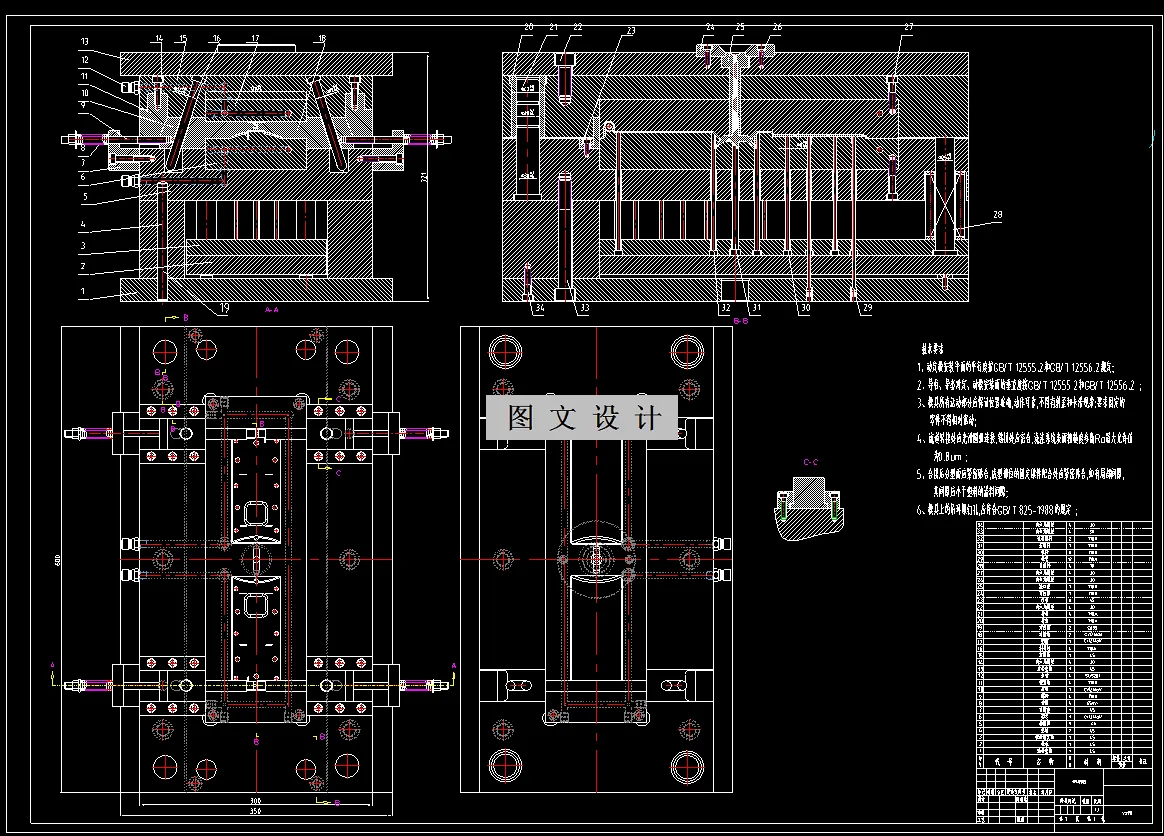

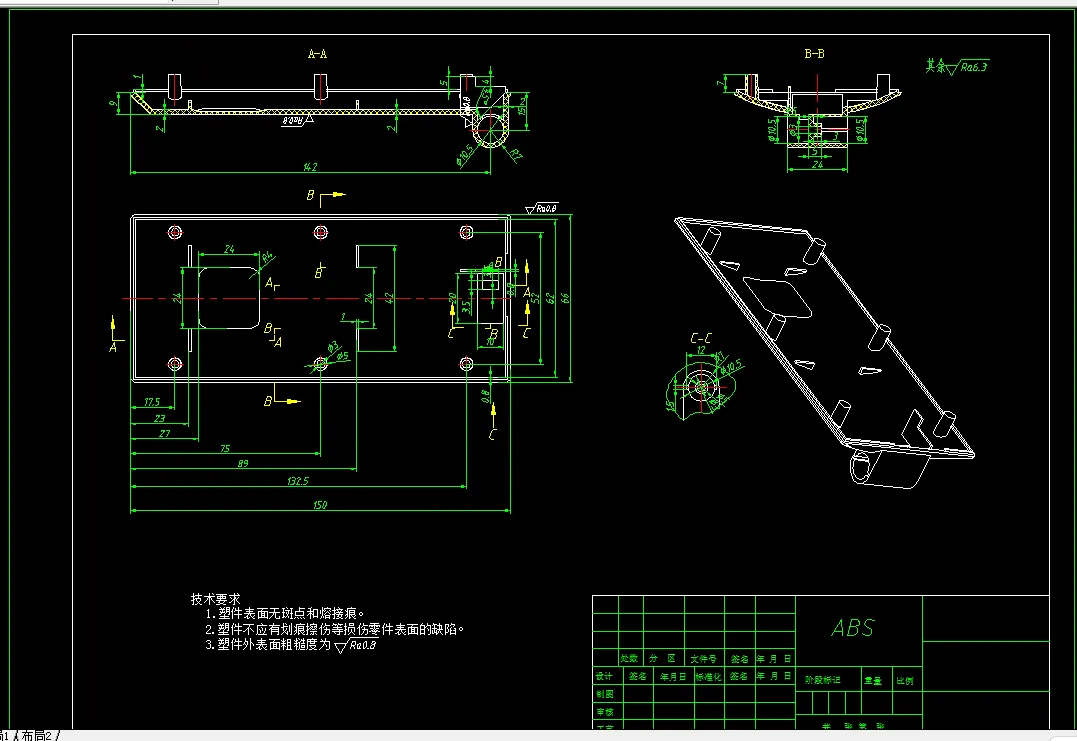

CAD版本图纸，共11张

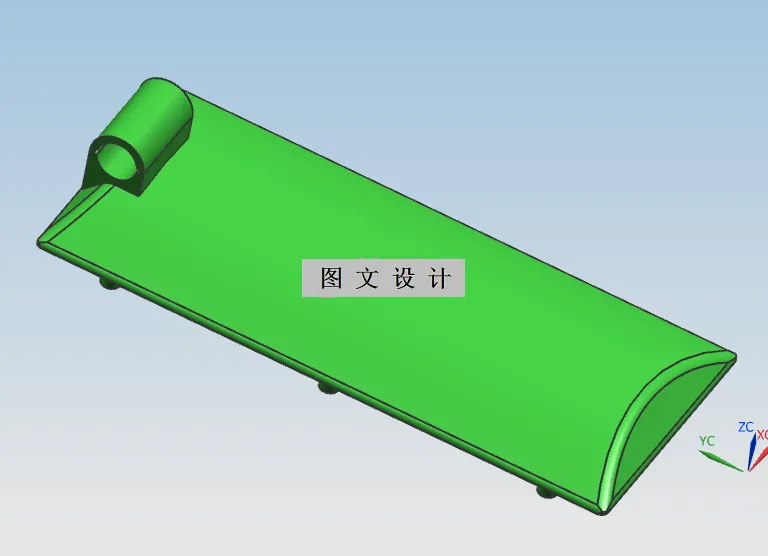

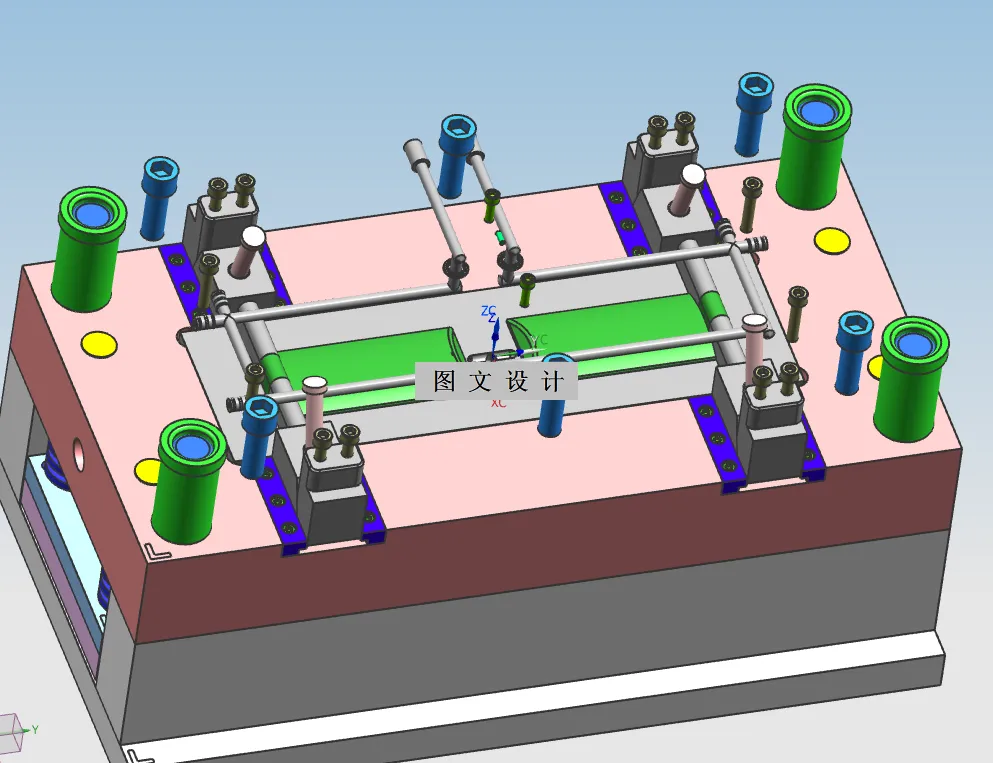

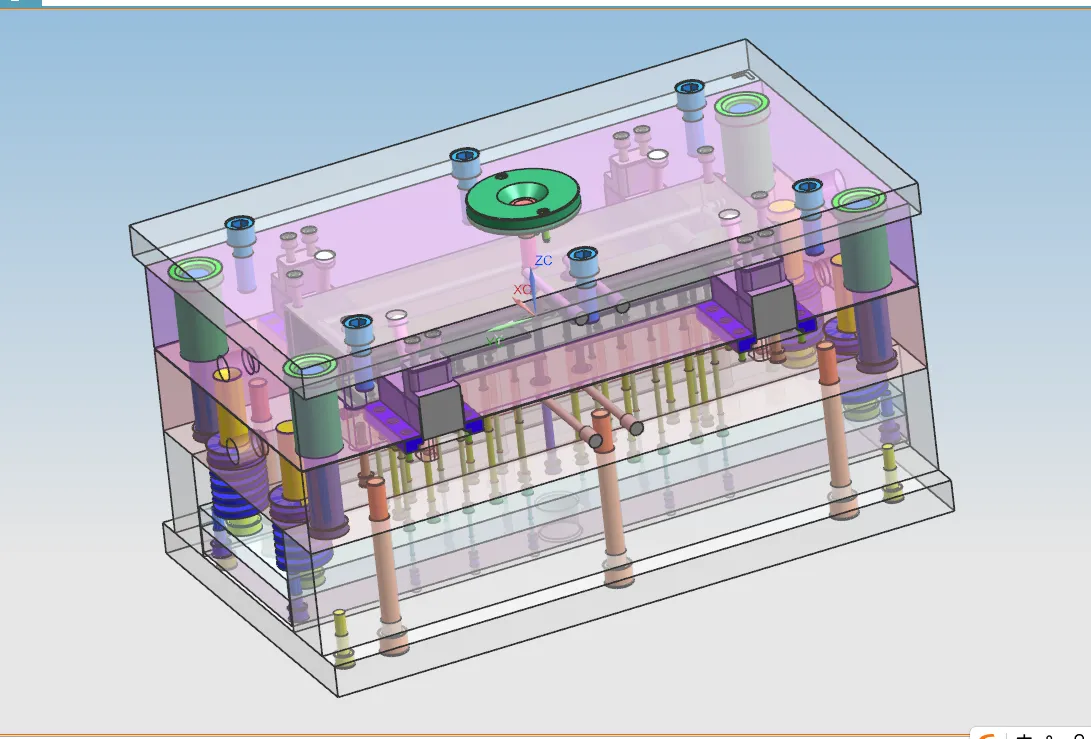

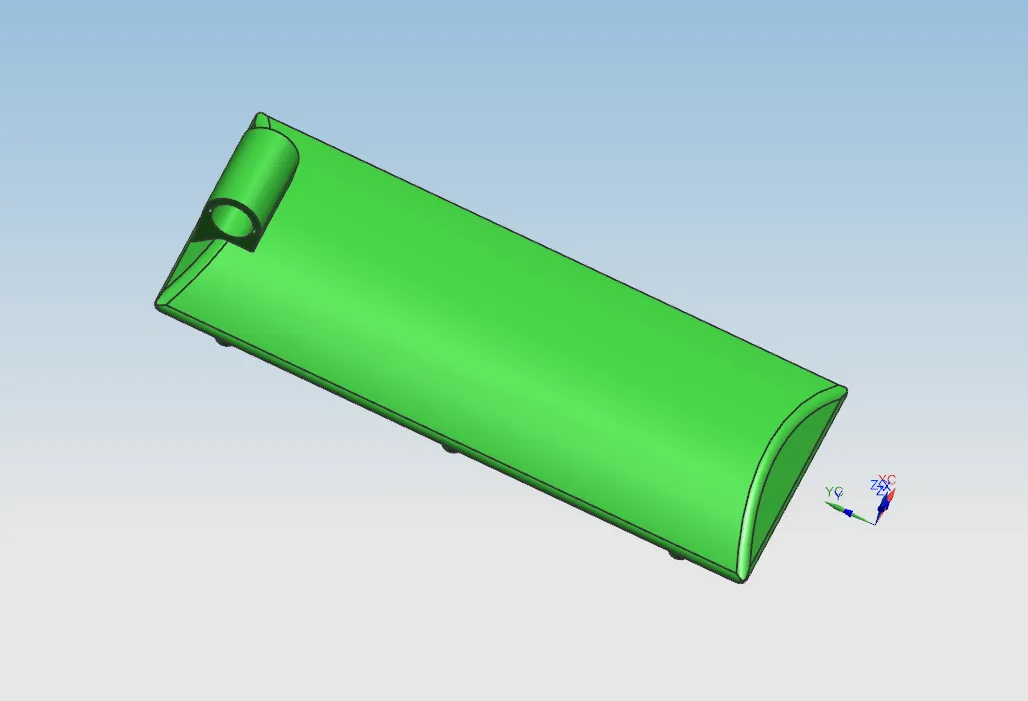

UG三维图一份

摘要

在现在的生活中塑料产品可谓是琳琅满目，大部分的家用台灯的外壳都属于塑料制品，而如何才能在提高塑料制品的生产效率同时又能保证产品质量呢。本次设计课题便是围绕这一主题展开。在该塑料模具设计论文中，系统的阐述了小型台灯底座正面模具的整个设计流程，其中主要包括以下几大模块：设计背景及工艺的分析，注射机的选型及工艺参数的确定，浇注系统、成型零部件、冷却系统、脱模机构等的设计以及最后对该模具进行简单的分析等。

在本模具的具体设计过程中，运用三维绘图软件和AUTOCAD二维绘图软件对小型台灯底座正面及注射模模具进行绘制。从小型台灯底座正面产品的成型结构特征开始、到对分型面分析及位置的选择、模具浇注系统设计、型芯型腔结构设计和尺寸计算，脱模推出机构、冷却系统、导向机构的设计等多方面详细叙述了手机后盖注射模大致设计过程。与此同时合理地选用了注塑机型号，而且对注塑机压力，锁模力及顶出力等工艺参数进行详细校核，进而保证了设计的合理性及正规性。如此设计出的注射模结构才能确保模具工作运行可靠。

关键词：小型台灯底座正面；注塑模具；分型面

目  录

1绪论 1

1.1题目背景意义 1

1.2塑料模发展趋势 1

1.3设计论文主要内容 1

2塑胶产品工艺及其结构分析 3

3塑料材料选择和注射机的初步选择 5

3.1塑料材料选择 5

3.2注射机的初步选择 5

4型腔数目的确定和分型面的选择 7

4.1型腔数目的确定 7

4.2分型面的选择 7

5浇注系统设计 9

5.1主流道设计 9

5.2分流道的设计 9

5.3浇口的设计 10

6成型零件设计 11

6.1选材 11

6.2成型零件结构设计 11

6.3成型零件工作尺寸计算 12

6.3.1型腔计算 12

6.3.2型腔高度计算 12

6.3.3型芯计算 13

6.3.4型芯高度计算 13

6.3.5型腔侧壁厚度计算 14

7侧向分型与抽芯机构的设计 15

7.1侧向分型与抽芯距离的确定 15

7.2斜导柱设计 16

7.3斜导柱倾斜角度的确定 17

7.4斜导柱的长度计算 17

7.5滑块的设计与定位 18

8合模导向机构 19

9冷却系统设计 20

9.1设计原则 20

9.2冷却时间的确定 20

9.3塑料熔体释放的热量计算 20

9.4高温喷嘴向模具的接触传热计算 21

9.5注射模通过自然冷却传导走的热量 21

9.6冷却系统的计算 22

9.7凹模冷却系统的计算 22

10推出系统设计 24

10.1推件力计算 24

10.2顶杆直径的计算 24

11模具总装配图 26

12校核部分 28

12.1型腔数目的校核 28

12.2注射量的校核 28

12.3锁模力的校核 29

12.4模具最大开模行程的校核 29

12.5模具注射压力校核 29

12.6喷嘴尺寸校合 30

12.7模具的长度和宽度和厚度校核 30

13结论 31

参考文献 32

致谢 33
