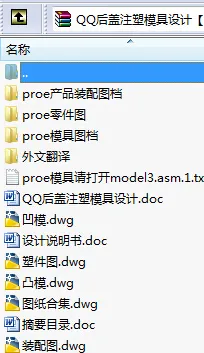

作品包括:

Word设计说明书1份

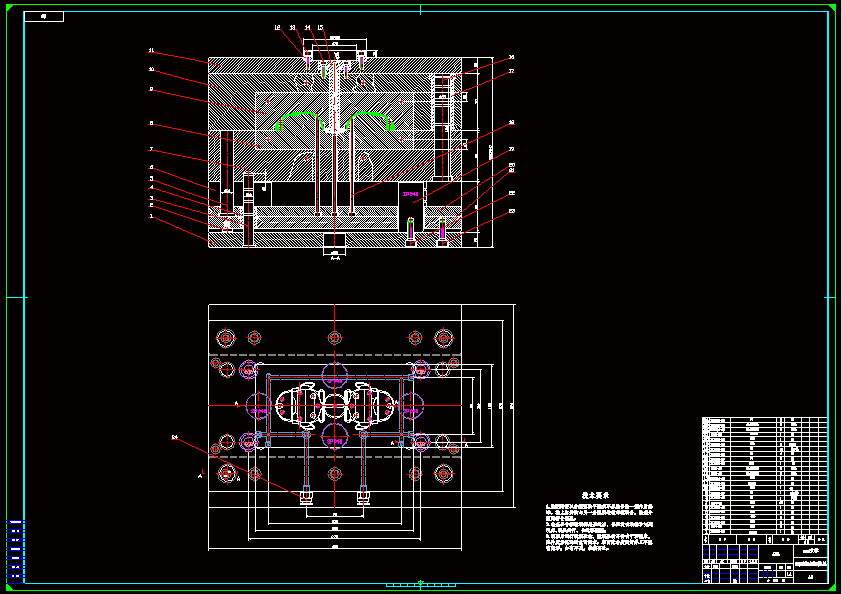

CAD版本图纸，共4张

摘要

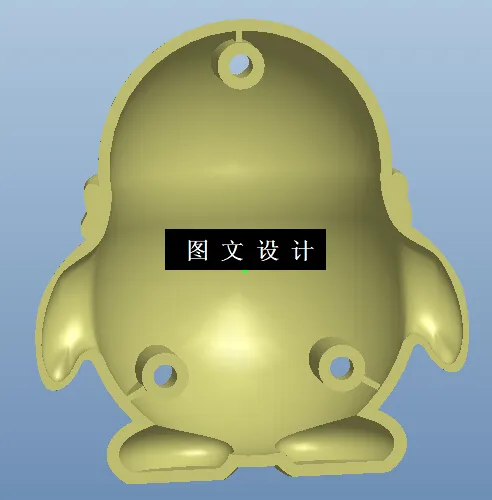

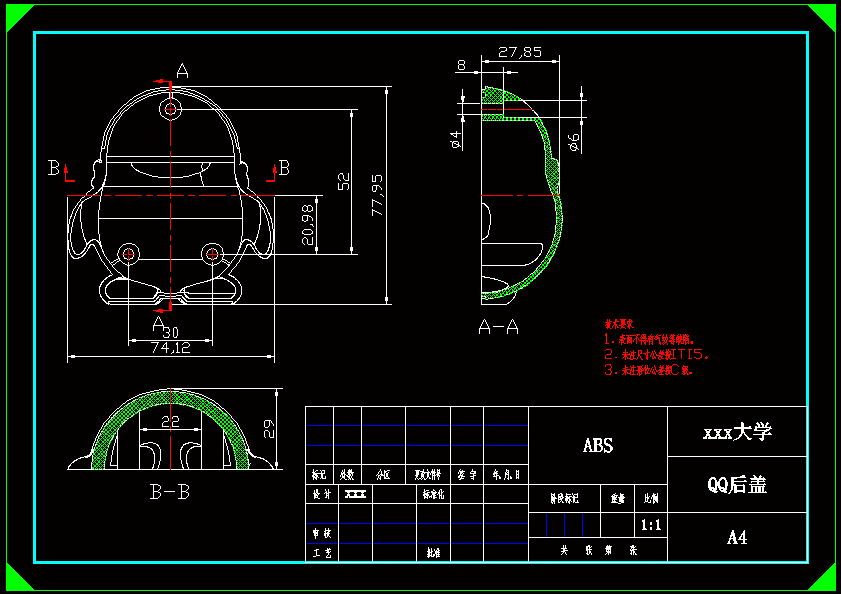

该塑件是常用QQ后盖，QQ后盖是用来保护相机摄像头不受磨损的一个保护盖。 它结构比较简单易设计且符合的要求，所以我决定设计一个有关QQ后盖的一套模具，（见QQ后盖的零件图见图1）。 在顶岗实习的过程中也成遇到过类似是案子所以对这个零件也算比较熟悉，对于一些特性也都比较清楚，所以这是我做的一个很不错的选择。 本塑件的材料采用ABS、生产类型为大批量生产。其结构比较简单，月产量约40万。对于这一类塑件尺寸要求相对比较严格，因为这类产品相当于一个配合件，如果尺寸偏大或偏小都会影响其原有的功能，也就达不到它起防护的作用了，也就是说此产品为废品。除了尺寸以外外观也会要一些要求，表面不要出现明显的缩痕、变形和亮雾不均。因为这些都是产品品质的一部分，也在管控的范围之内。
