作品包括：

Word设计说明书1份

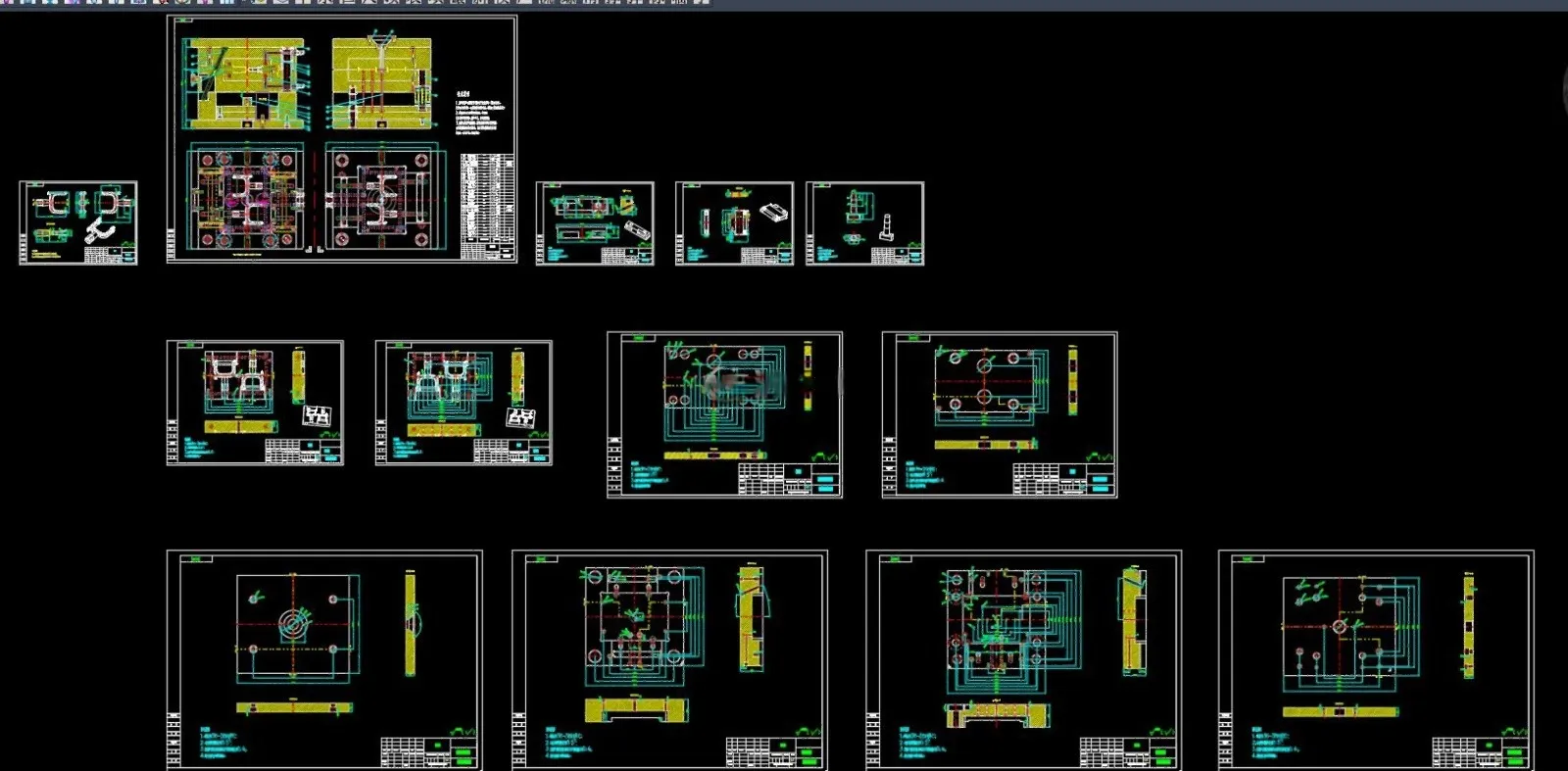

CAD版本图纸，共13张

UG三维图一份

摘要

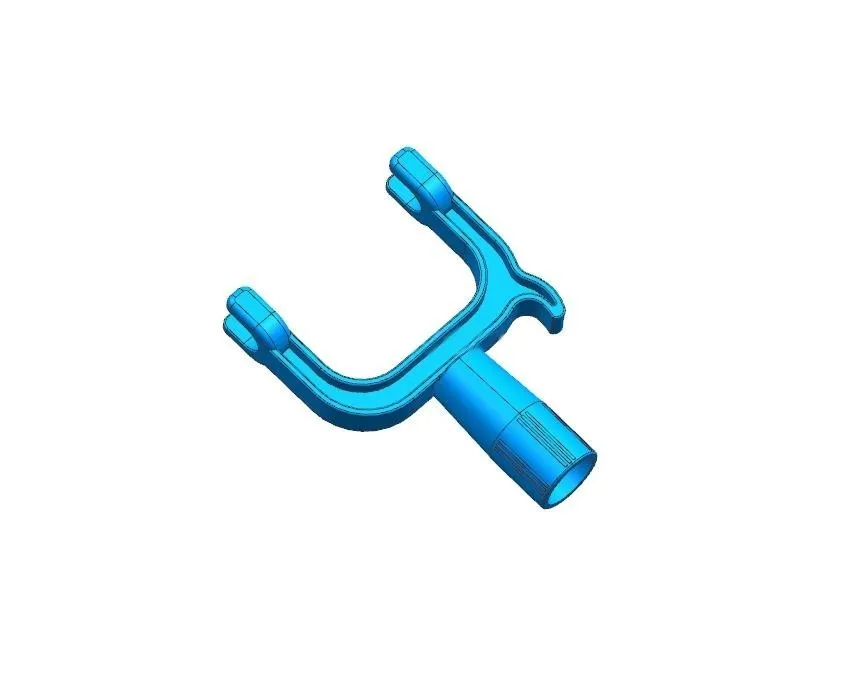

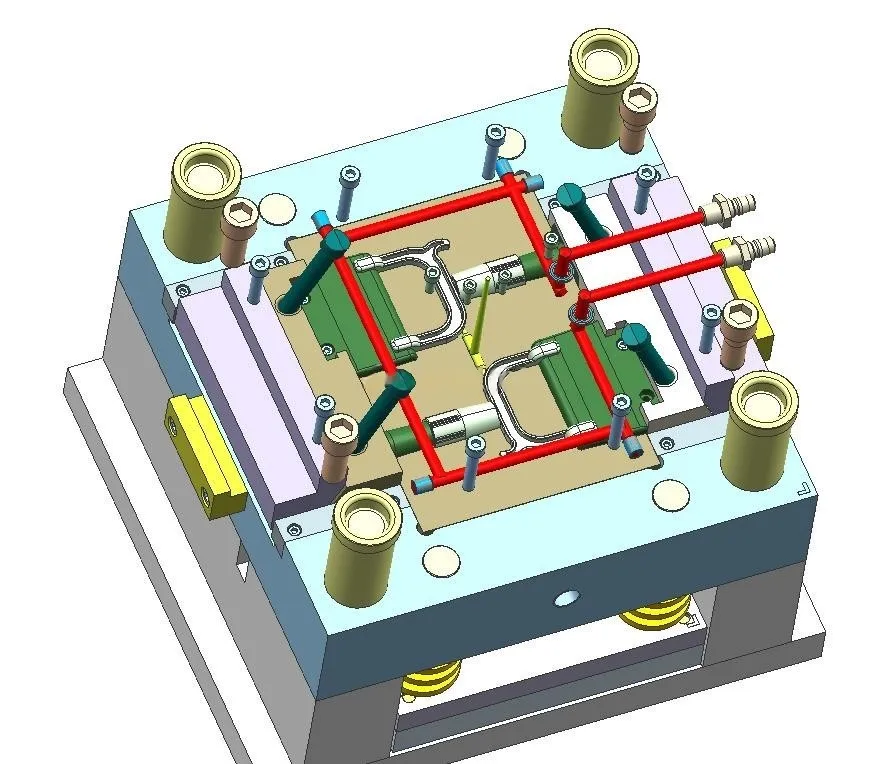

本次设计对带螺纹伸缩晾衣杆头部成型模具进行设计，首先确定模具的分型面，分型面的选择要考虑脱模斜度和顶出受力面积。本设计根据塑件结构，采用单分型面模具。浇注系统的设计要考虑到注射填充的流向均匀。本设计采用一模两腔，侧浇口进料。经分析塑件结构特征，需要用到两段型芯成型弯管的内部结构，所以型芯采用镶嵌式结构。由于塑件有部分带外螺纹，所以凹模采用整体镶嵌式结构。而且弯孔部分需要侧向抽芯机构。模具结构基本确定后，进行与注射机的相关校核。 本设计利用CAD辅助软件绘图减少了绘制时间，绘制的思路也清晰，软件的使用也更加的熟练了。本次采用的模架为GB国标模架，此模架是大型企业模具专业设计的通用模架，此模架是全国公认的。
