作品包括：

Word设计说明书1份

开题报告一份

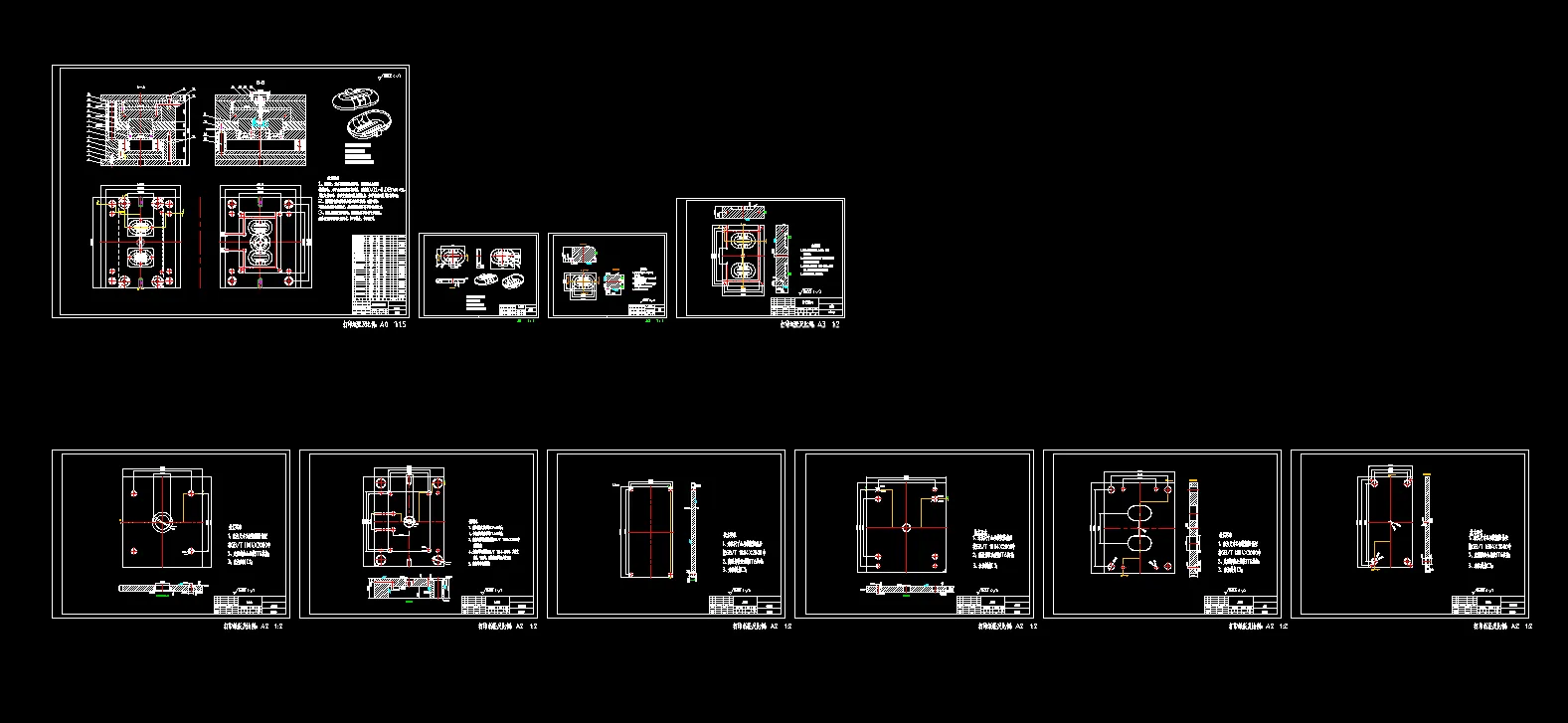

CAD版本图纸，共10张

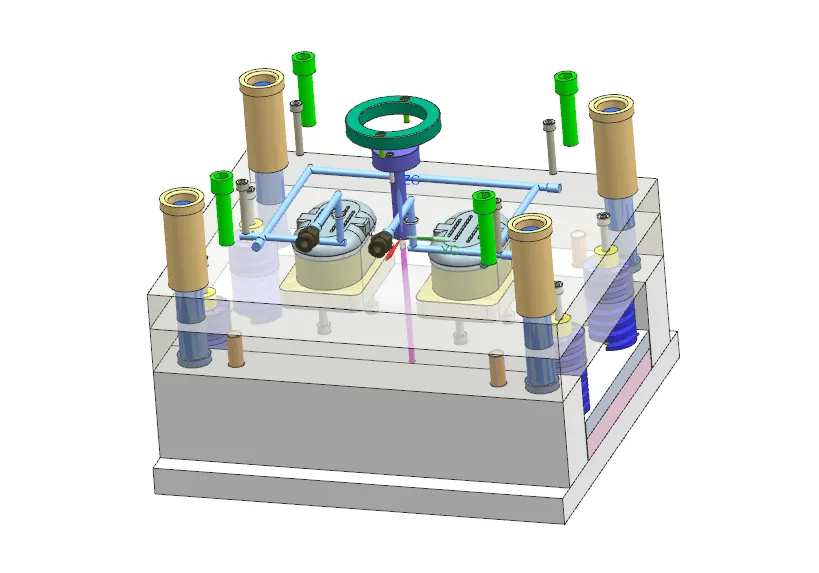

UG三维图一份

摘要

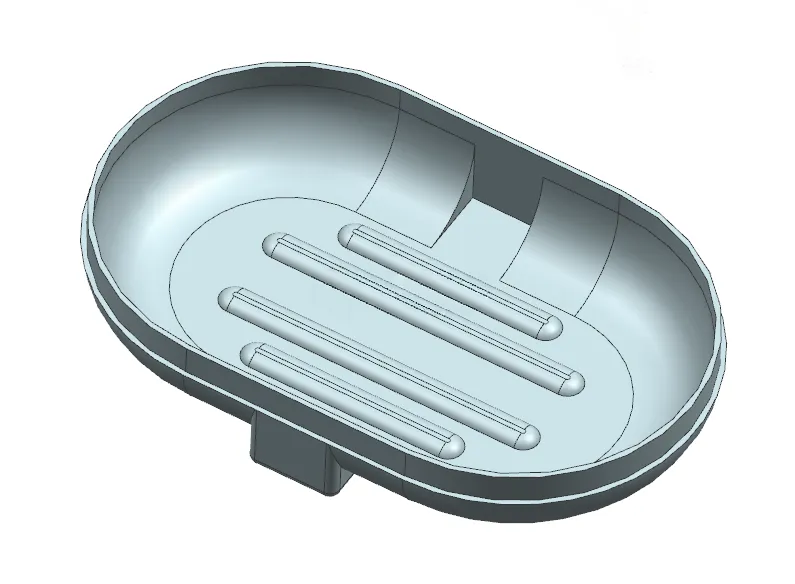

本设计为肥皂盒注塑模具设计，塑件材料选用ABS，外形尺寸119.94mm×75.02mm×21mm，平均壁厚1.65mm，精度MT4/MT5级，采用**一模两腔**对称布局，分型面设置在塑件最大轮廓底面。 浇注系统设计锥度主流道、圆形分流道与侧浇口，配置Z型拉料杆冷料穴，依靠分型面实现排气；型腔、型芯采用镶嵌式结构，依据ABS收缩率完成成型尺寸计算并做强度校核；冷却系统采用环绕式水冷回路，水道直径8mm。脱模机构选用推杆推出，搭配复位杆弹簧复位，导柱导套实现合模导向；选用CI型标准模架与XSZY500/350注塑机，完成注射量、锁模力、注射压力、安装尺寸、移模行程的各项校核。 借助Moldflow开展模流仿真，网格质量达标；仿真得到填充时间1.31s，V/P切换压力58.63MPa；熔接线、气穴分布于非关键区域；冷却水进出温差1.66℃，塑件最大变形0.3751mm，满足成型使用要求。整套模具结构合理，可实现肥皂盒稳定批量注塑生产，使用UG、CAD完成三维建模与二维装配图纸绘制。
