作品包括：

Word设计说明书1份

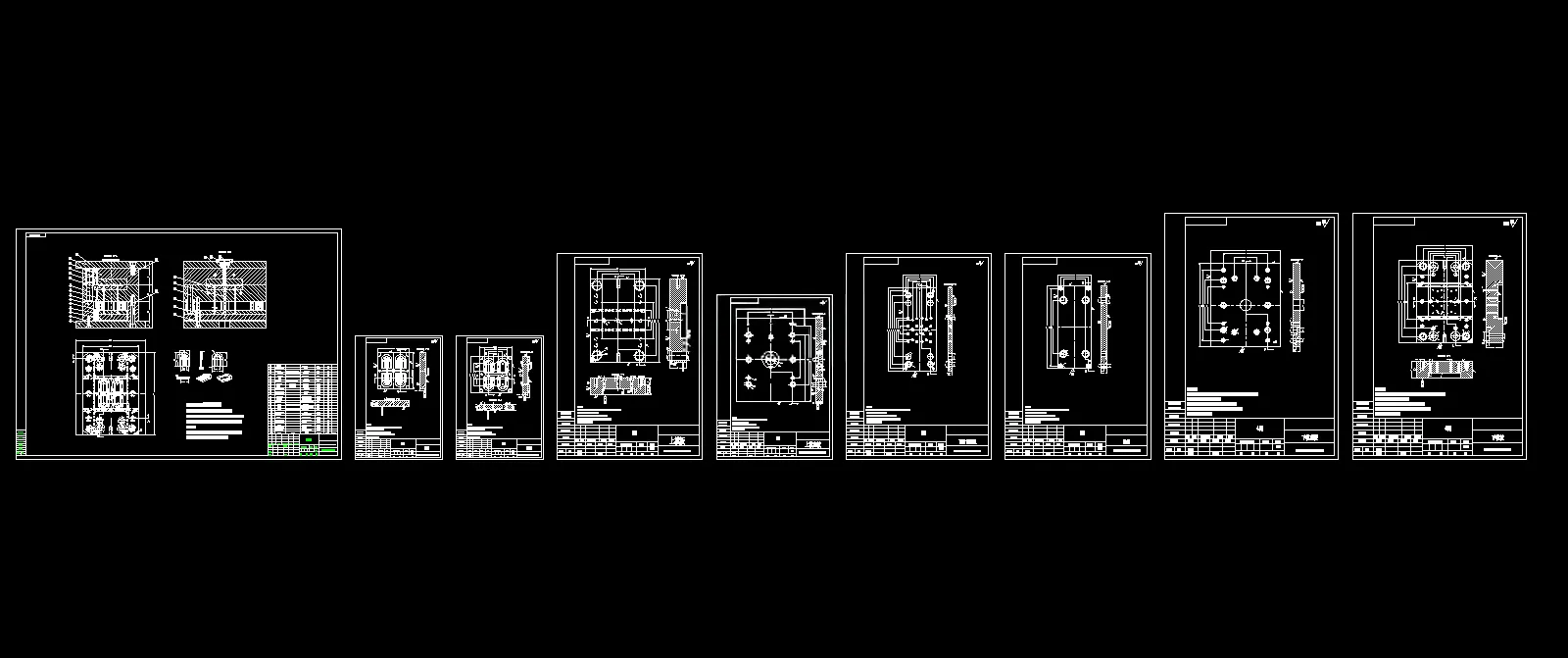

CAD版本图纸，共9张

UG三维图一份

摘要

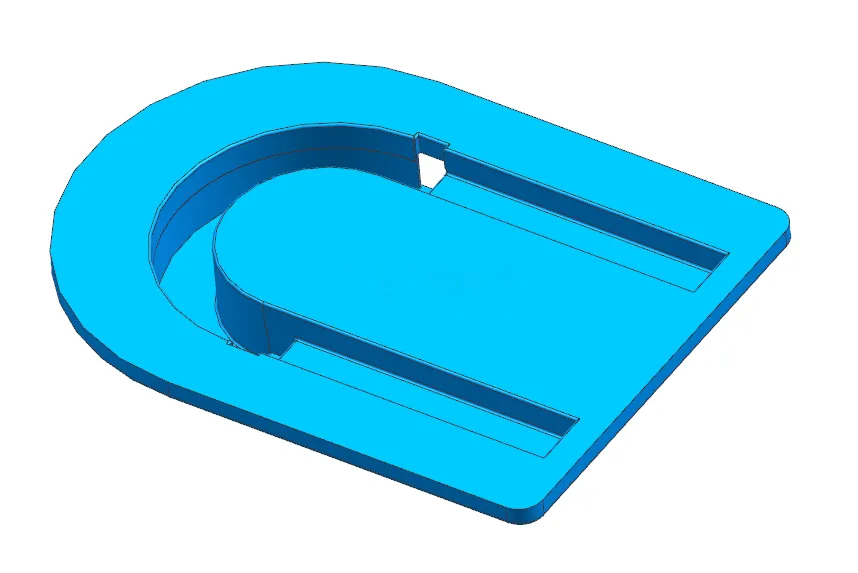

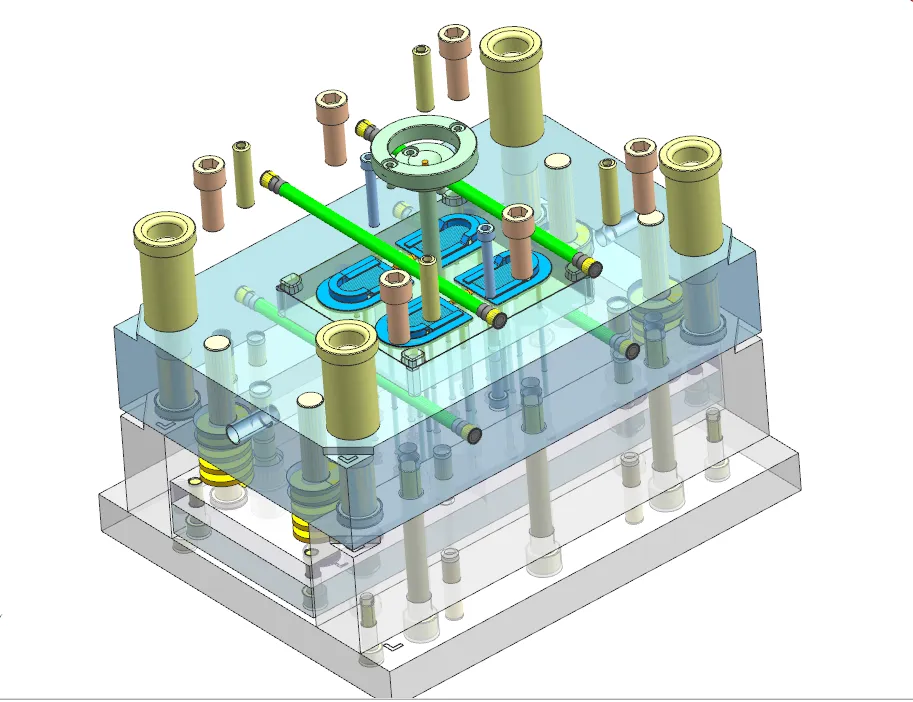

本设计针对粘胶墙壁挂钩塑件开展注塑模具设计，塑件为ABS材质壳体件，外形51mm×38mm×6.8mm，平均壁厚1.26mm，单件质量3.26g，结构简单，适合大批量生产。利用UG完成产品建模，综合生产效率选用一模四腔两板模结构。分型面选在塑件下平面轮廓位置，浇注系统采用侧浇口，搭配Z型拉料杆与冷料穴，依靠装配间隙实现排气；采用环绕式冷却水水道完成模具冷却。完成型腔、型芯成型尺寸核算，ABS收缩率取0.5%，确定模具加工公差等级。选用海天80×A卧式注塑机，对注射量、锁模力、开模行程等参数逐项校核，满足成型条件。设计脱模、导向等机构，选定对应标准模架，完成三维建模与CAD图纸绘制。整套模具结构简洁，可稳定实现塑件批量注塑成型。
