作品包括：

Word设计说明书1份

开题报告一份

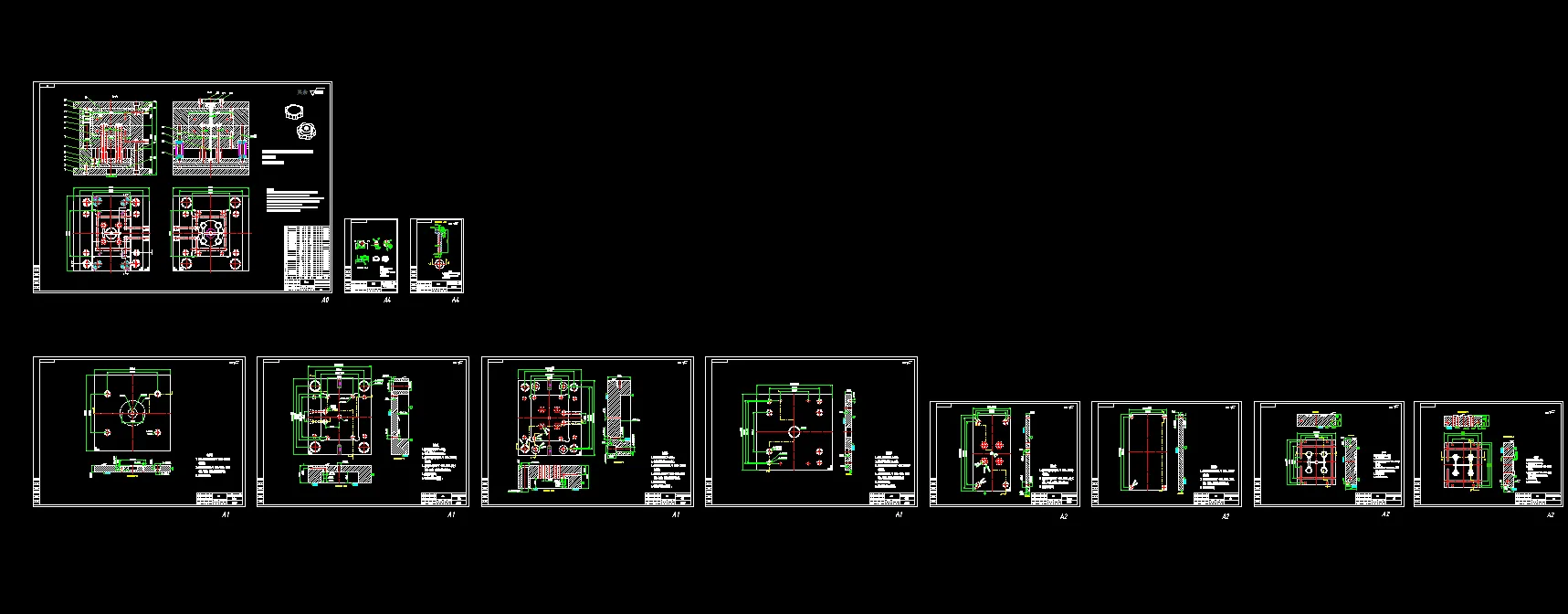

CAD版本图纸，共11张

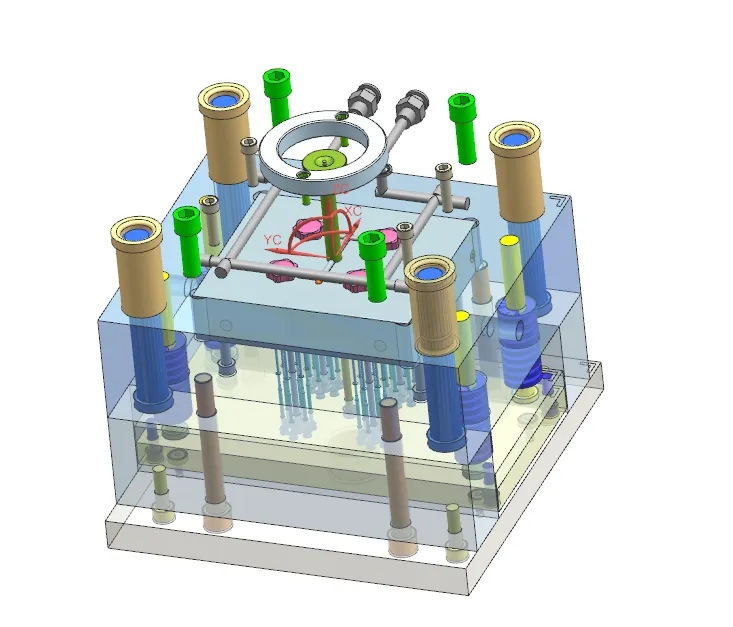

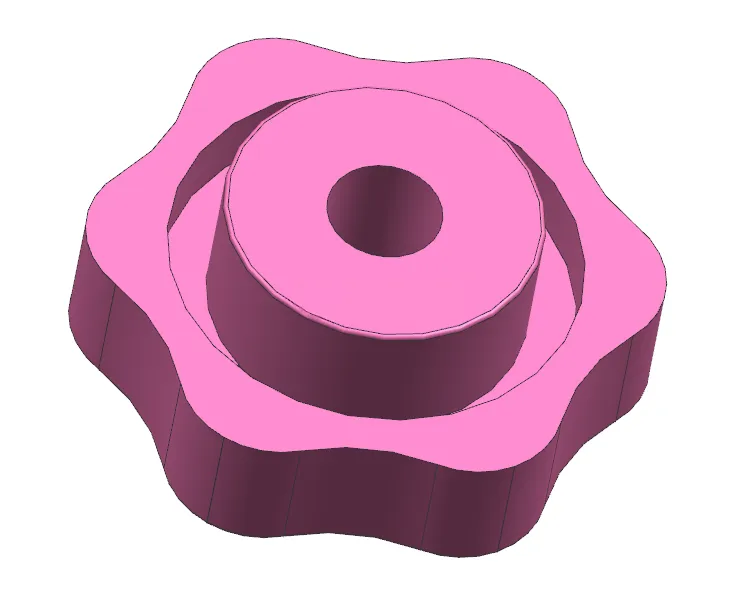

UG三维图一份

摘要

本文完成ABS材质M4六星梅花手柄螺母注塑模具设计，塑件精度等级为MT4，采用**一模四腔**两板模布局，选用XSZY250/160注塑机，完成注射量、锁模力、注射压力及安装开模行程校核。分型面设于塑件底部最大轮廓面；浇注系统采用侧浇口，设计圆锥形主流道、圆形分流道、Z型冷料穴与拉料杆，依靠分型面间隙实现排气。成型零件采用镶嵌式型腔型芯，依据ABS收缩率完成成型尺寸与模板强度校核；脱模选用多根推杆顶出，搭配复位杆弹簧复位机构；动定模布置环绕式冷却水道，计算冷却水参数均衡模温，选用CI型标准两板模架，设置导柱导套导向机构。借助UG完成三维建模，CAD绘制二维装配图，整套模具结构合理，可实现手柄螺母批量注塑生产。
