作品包括：

Word设计说明书1份

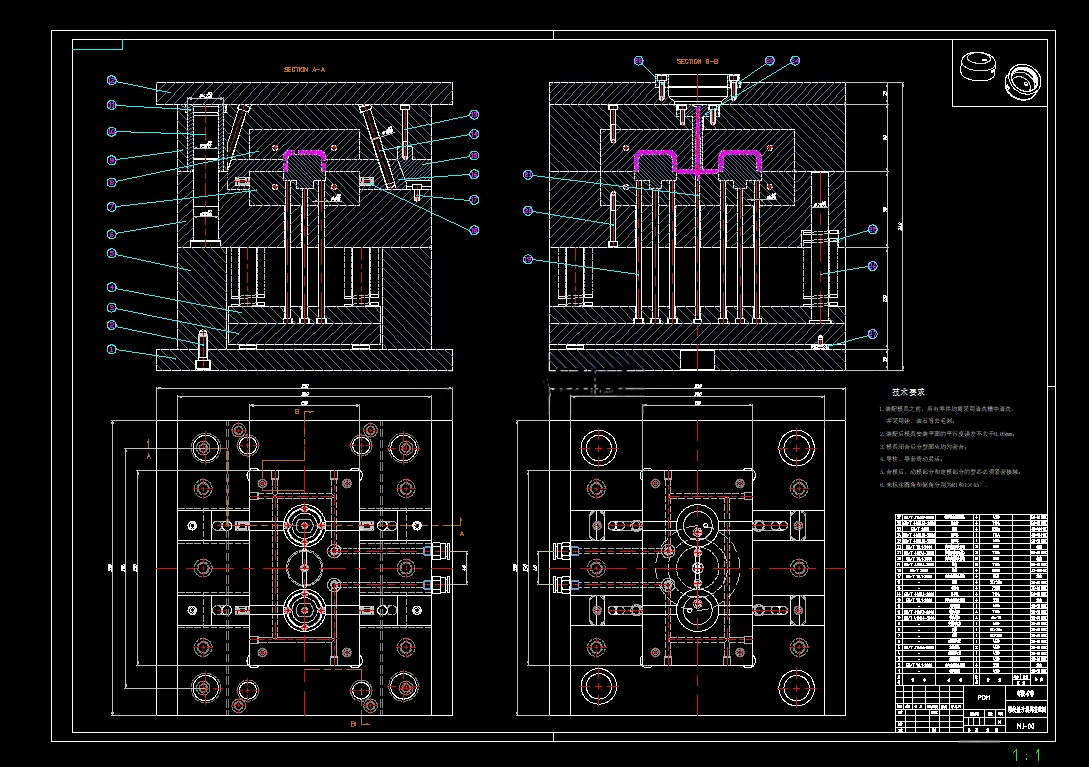

CAD版本图纸，共6张

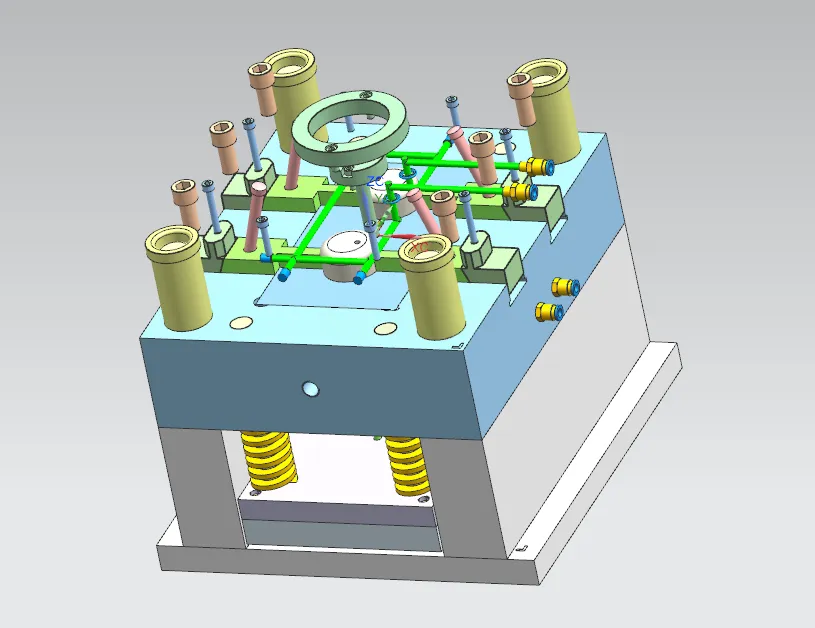

UG三维图一份

摘要

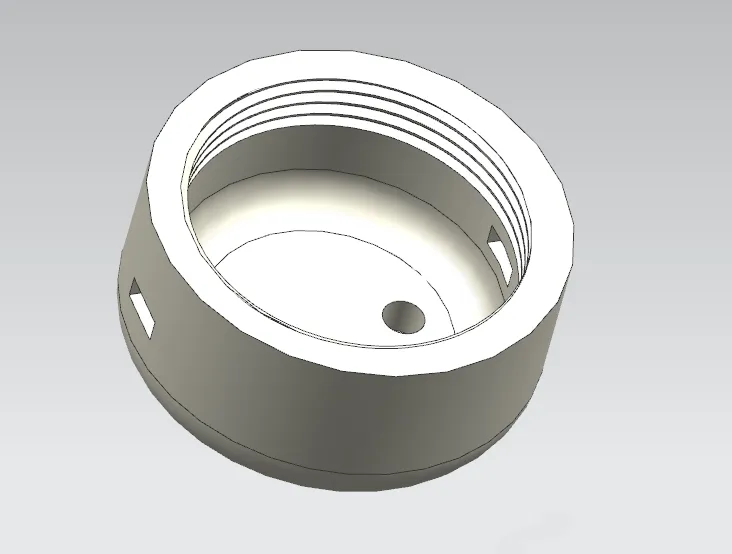

本文完成POM材质螺纹盖注塑模具设计。塑件内部带有螺纹结构，采用一模两腔布局，选定海天HTF160X1A注塑机，完成注射容量、锁模力、注射压力、安装尺寸及开模行程的校核。分型面设置在塑件底部最大轮廓处；浇注系统采用侧浇口，设计浇口套、锥形主流道、φ5圆形分流道、Z型冷料穴与拉料杆。成型零件采用整体镶嵌式型腔与螺纹型芯，依据POM收缩率2.5%完成型腔型芯尺寸计算；侧面倒扣配置斜导柱滑块抽芯机构；顶出选用5根φ6推杆顶出，完成脱模力与推杆刚度校核。动定模布置φ6内循环冷却水道，依靠分型面与推杆间隙实现排气，选用C型标准两板模架。借助UG完成三维建模，整套模具结构合理，可实现螺纹盖批量注塑生产。
