作品包括：

Word设计说明书1份

CAD版本图纸，共7张

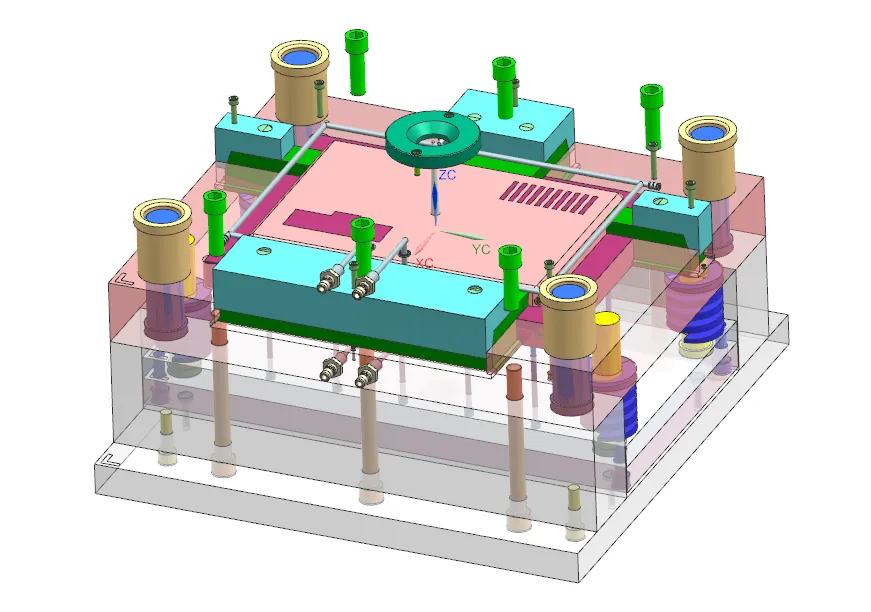

UG三维图一份

摘要

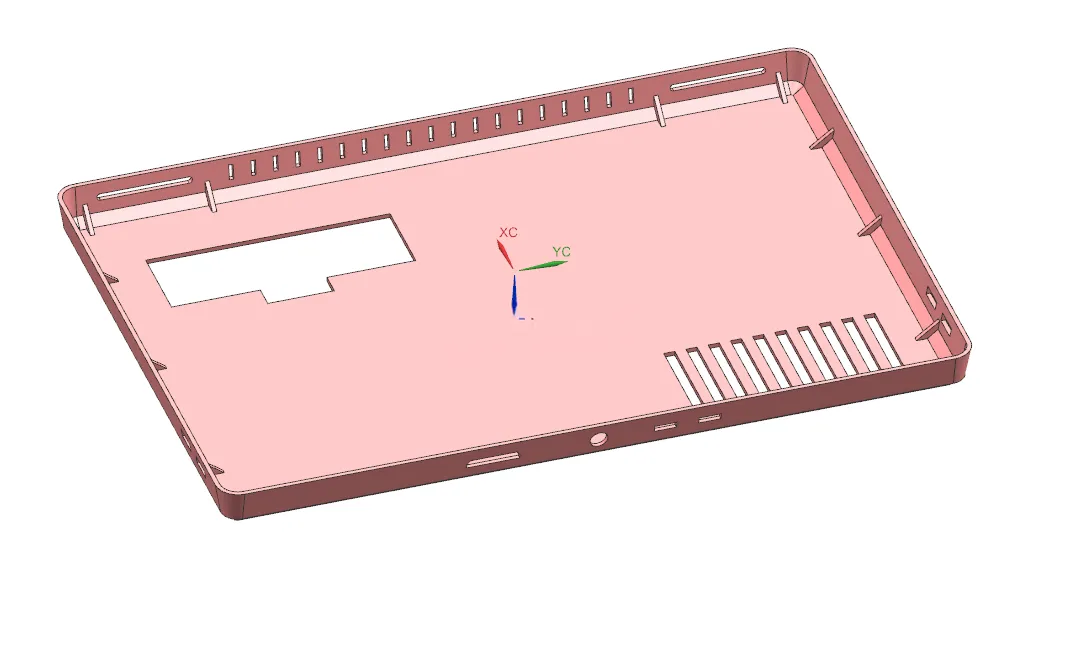

本课题以ABS 材质笔记本后盖为设计对象，塑件外形 232×340×20mm，平均壁厚 1.66mm，精度 MT4MT5，塑件带有侧向倒扣结构。利用 UG 完成三维建模分模，CAD 绘制二维装配与零件图纸，采用一模一腔两板直浇口模具，选用 XSZY1000/450 卧式注塑机。 分型面选取塑件底部最大轮廓平面；采用中心直浇口进料，依靠分型面与零件装配间隙实现自然排气。成型零件选用组合镶嵌式型腔、型芯，按 ABS 收缩率 0.5% 完成成型尺寸计算，并对型腔侧壁、底板做强度刚度校核。 针对侧向倒扣采用**斜导柱滑块抽芯机构**，完成抽芯距、抽芯力、斜导柱长度计算；脱模机构布置 15 根推杆顶出，搭配复位杆弹簧复位机构；动定模均采用环绕式水冷回路，计算冷却热量与冷却水流量，水道直径取 6mm。 选用国标 GB/T125552006 的 C 型（龙记 CI）标准大水口模架，依次校核注射量、锁模力、注射压力、模具安装尺寸、开模行程，各项参数均满足注塑机要求。整套模具结构可靠，能够实现笔记本后盖批量注塑生产
