作品包括：

Word设计说明书1份

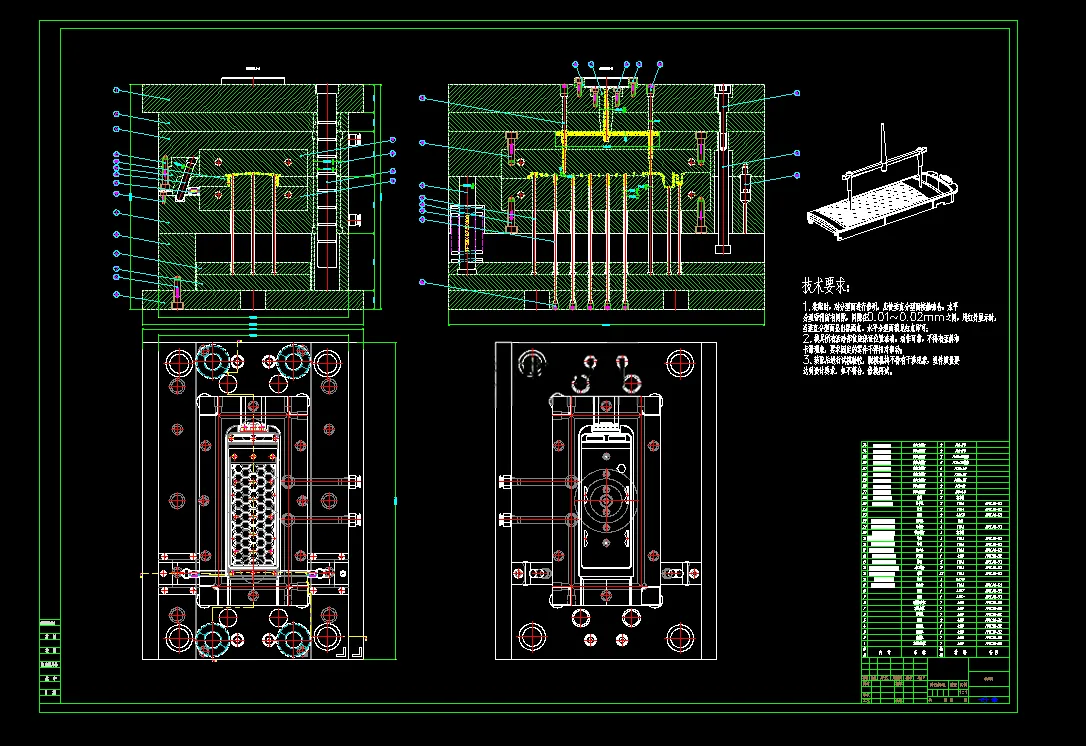

CAD版本图纸，共13张

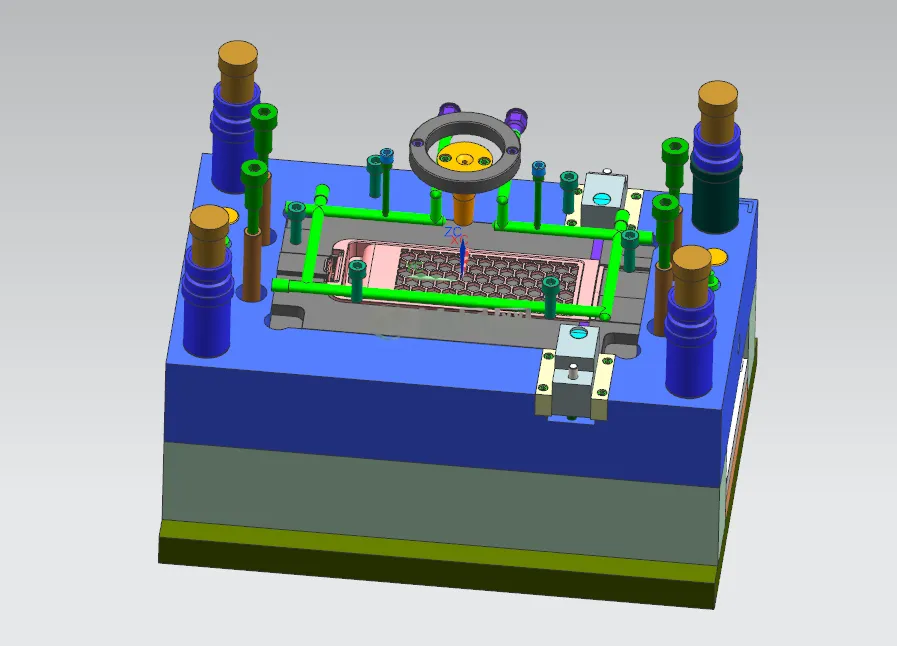

UG三维图一份

摘要

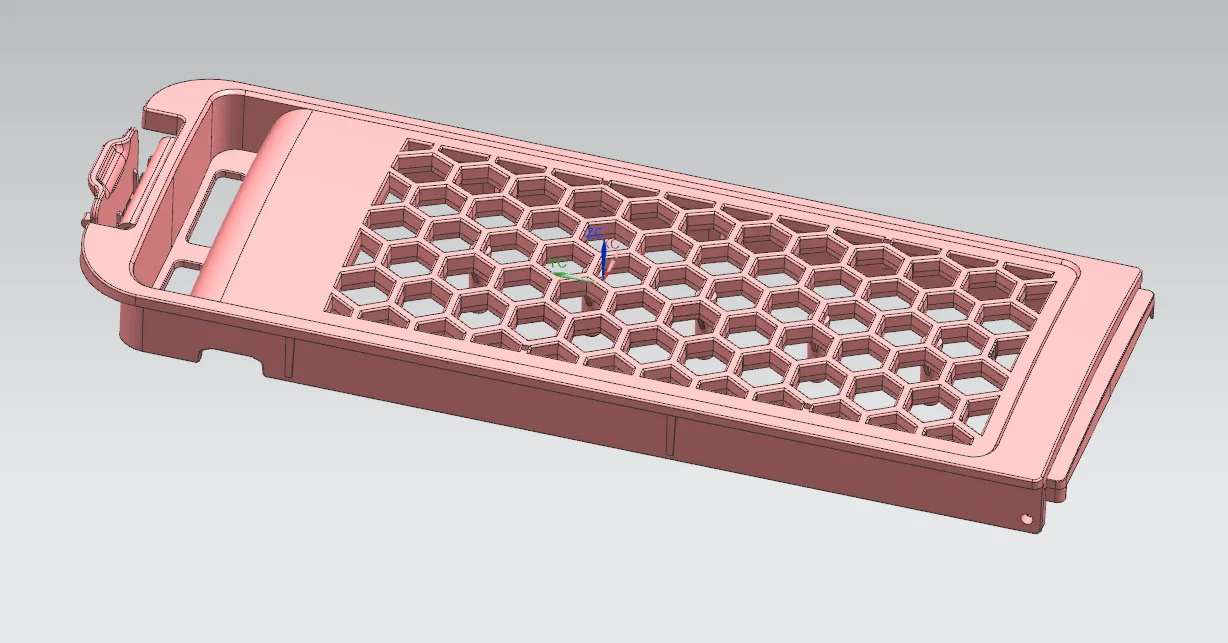

本文完成ABS材质洗衣机过滤网架注塑模具设计。塑件壁厚均匀，采用**一模一腔**布局，选用XSZY250/160注塑机，完成注射量、锁模力、开模行程等参数校核。分型面设在塑件最大轮廓底面；浇注系统采用点浇口，设计主流道、梯形分流道、冷料穴与圆锥形拉料杆，依靠模具间隙自然排气。成型零件选用组合镶嵌式型腔型芯，按ABS收缩率完成尺寸计算与强度校核；针对侧向倒扣采用斜导柱滑块抽芯机构，计算抽芯距与斜导柱参数；顶出采用多规格推杆顶出并做强度校核，配置复位杆弹簧复位机构；动定模布置环绕式冷却水道。选用龙记FCI细水口标准模架，利用UG完成3D建模，CAD绘制2D图纸，借助Moldflow开展CAE仿真，分析填充、熔接痕、气穴、冷却及翘曲变形，同时对模具开展经济性与环保性分析，整套模具可实现塑件稳定生产。
