作品包括：

Word设计说明书1份

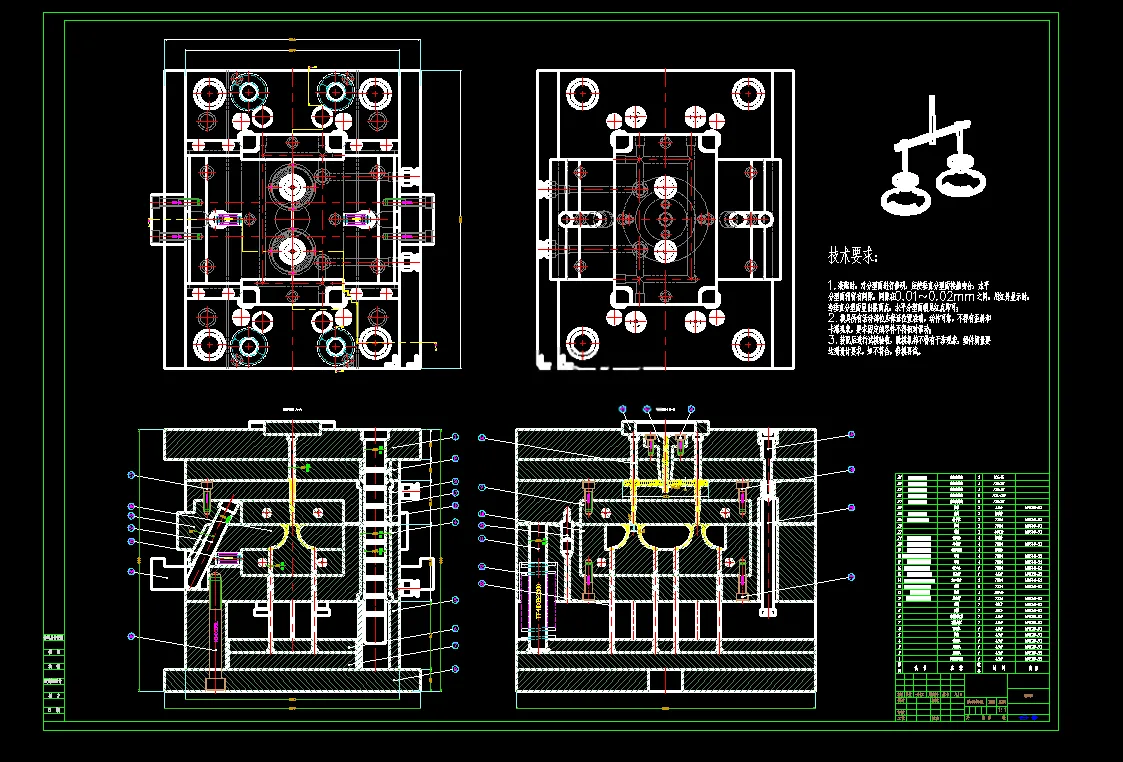

CAD版本图纸，共11张

UG三维图一份

摘要

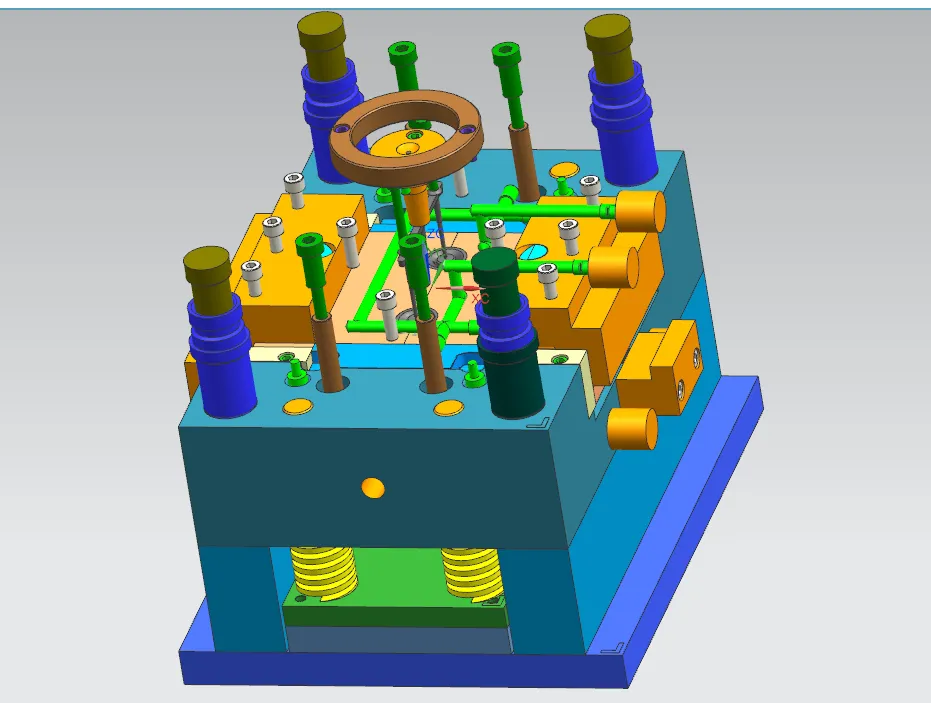

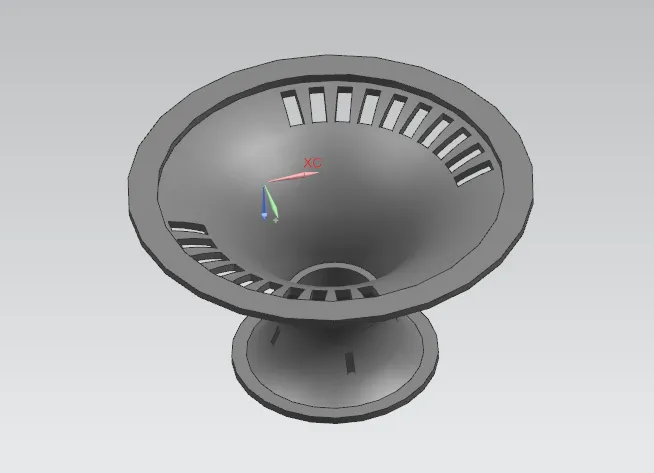

本文完成ABS材质纯净水过滤器芯外壳注塑模具设计。塑件带有侧孔倒扣，采用**一模两腔**布局，选用XSZY250/160注塑机，完成注射量、锁模力等参数校核。分型面设置在塑件最大轮廓面；浇注系统采用点浇口顶面进胶，设计主流道、梯形分流道、冷料穴与拉料杆。成型零件采用组合镶嵌式型腔型芯，依据ABS收缩率完成型腔、型芯尺寸计算与公差确定；侧孔倒扣采用滑块侧向抽芯机构；脱模选用4根Φ3推杆顶出并做强度校核，依靠模具零件间隙实现自然排气；同时设计冷却调温与复位机构，选定标准模架并校核模架相关尺寸。借助UG完成3D建模，CAD绘制2D图纸，开展CAE模流仿真，分析注射时间、熔接痕、气穴与塑件变形，检验模具干涉问题，保障模具结构可靠，实现塑件稳定量产。
