作品包括：

Word设计说明书1份

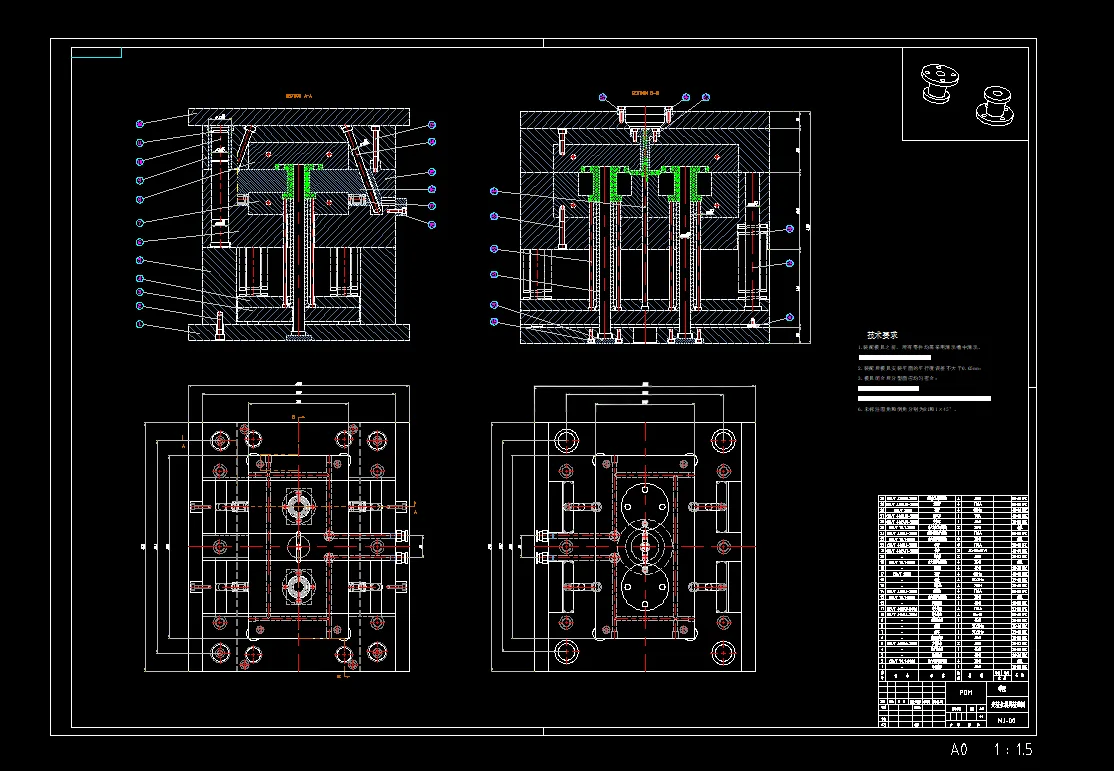

CAD版本图纸，共6张

UG三维图一份

摘要

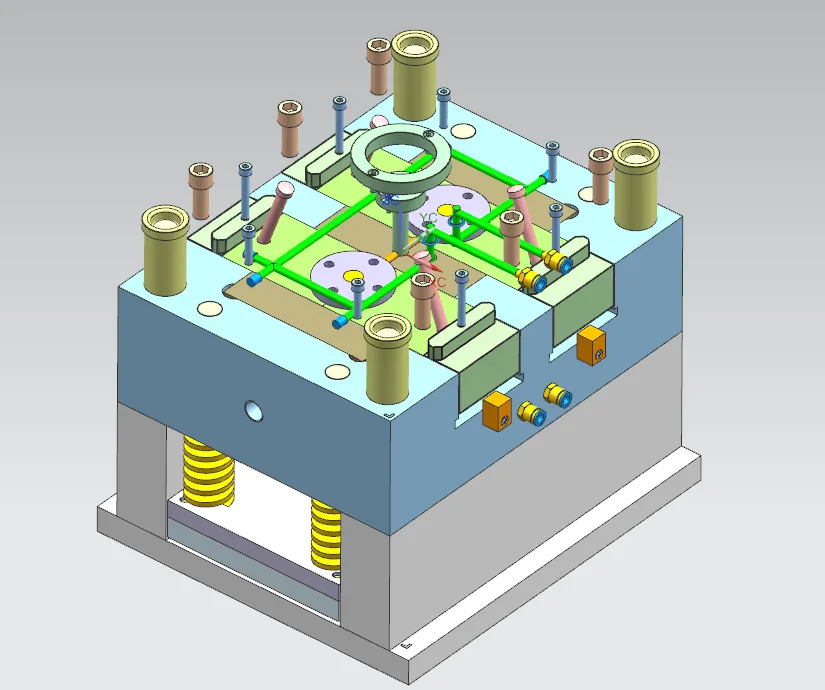

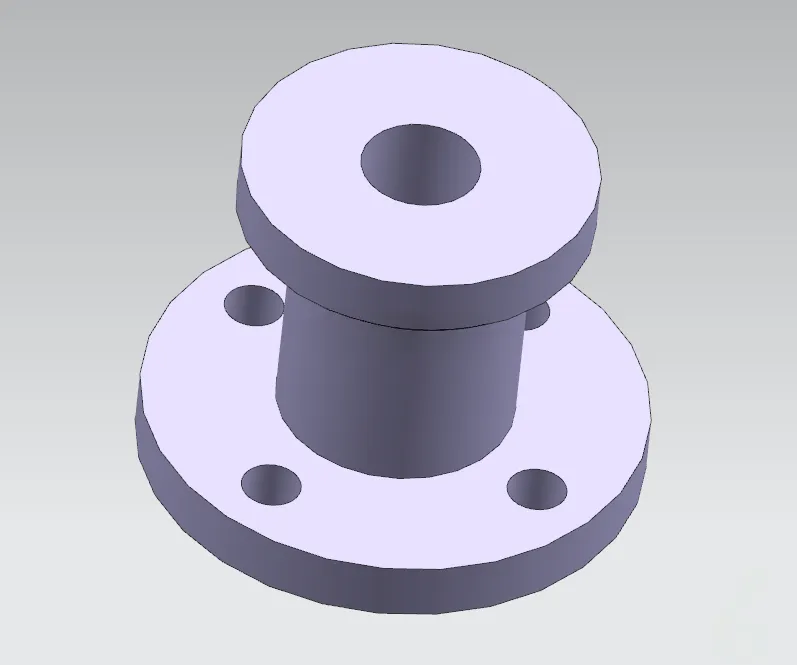

本文完成POM材质安装盘注塑模具设计，塑件带有侧边凹槽倒扣，采用一模两腔对称排布，选用HTF300XA注塑机，完成注射容量、锁模力、安装及开模行程校核。分型面设于塑件最大轮廓处；浇注系统设计主流道、圆形分流道、矩形侧浇口与Z型冷料穴。成型零件采用分体式型腔型芯，依据POM收缩率完成型腔、型芯尺寸计算；针对侧面倒扣采用斜导柱滑块抽芯机构，计算抽芯距与抽芯力；脱模采用推杆加推管顶出结构；动定模分别设置环形冷却水道均衡模温。选用CI型标准两板模架，确定各模板厚度尺寸，借助CAD完成图纸绘制。整套模具结构完整合理，可实现安装盘稳定批量注塑生产。
