作品包括：

Word设计说明书1份

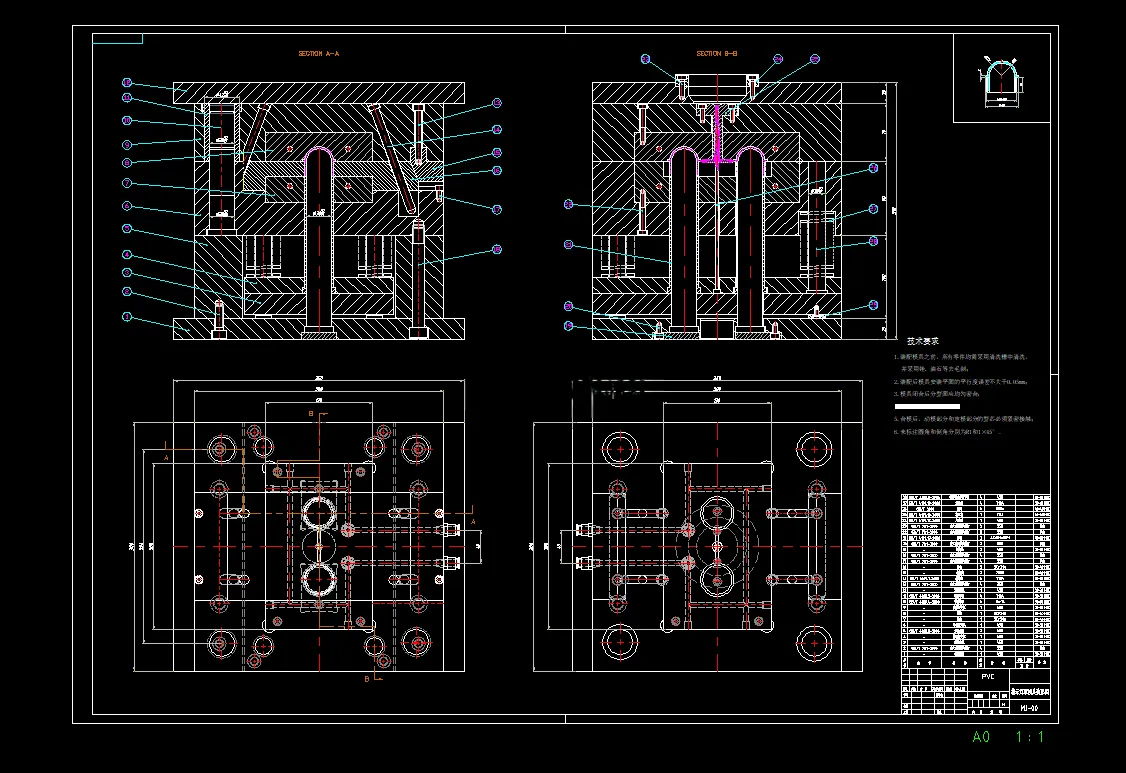

CAD版本图纸，共6张

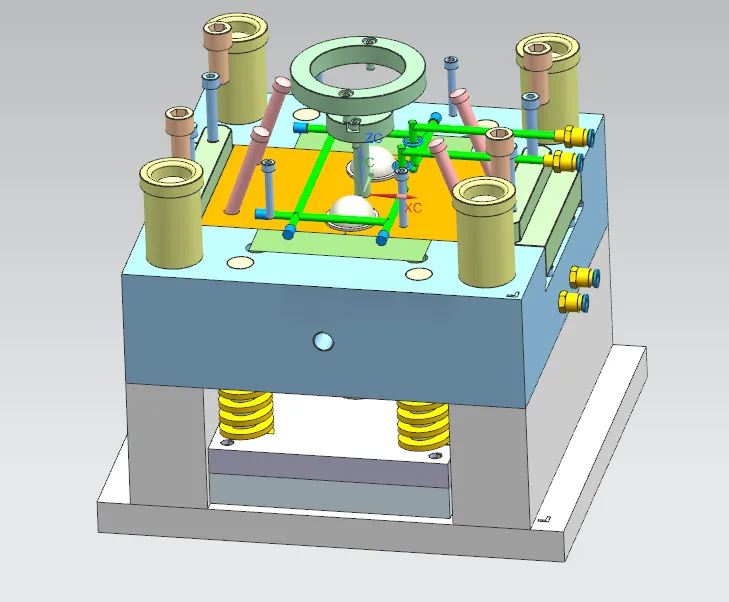

UG三维图一份

摘要

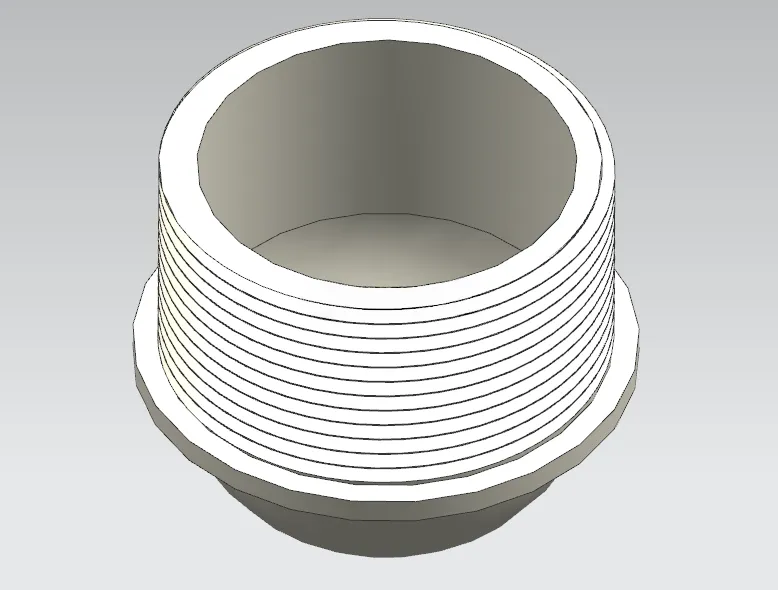

本文完成PVC材质指示灯罩注塑模具设计。塑件带有侧孔倒扣，采用**一模两腔**布局，选定HTF80XA注塑机，对注射量、锁模力、安装及开模行程完成校核。分型面设在塑件最大轮廓位置；浇注系统设计主流道、圆形分流道、矩形侧浇口与Z型拉料杆，依靠分型面、镶件及推杆间隙实现排气。成型零件采用镶嵌式型腔型芯，结合PVC收缩率完成型腔、型芯工作尺寸计算；针对侧孔倒扣采用斜导柱滑块侧向抽芯机构，完成抽芯力、斜导柱参数计算；脱模选用推管顶出并校核强度，采用环绕式φ6冷却水道均衡模温。选用C型标准两板模架，借助UG、CAD完成三维建模与二维装配图，整套模具结构可靠，能够实现指示灯罩批量注塑生产。
