作品包括：

Word设计说明书1份

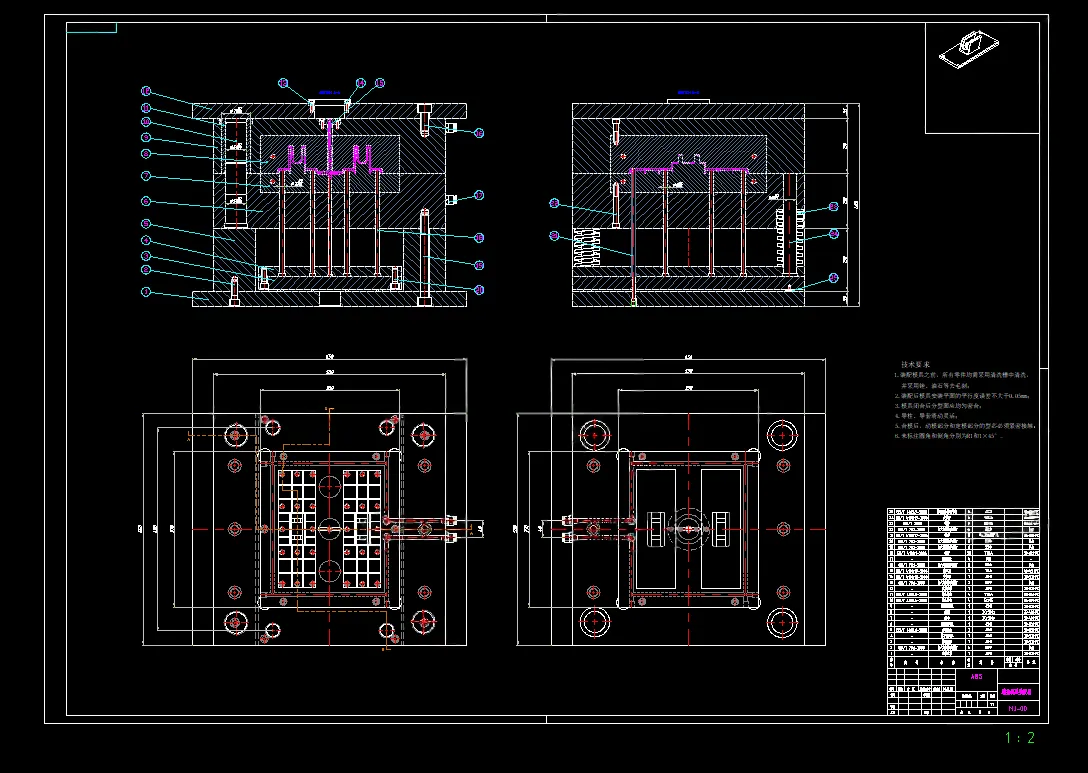

CAD版本图纸，共6张

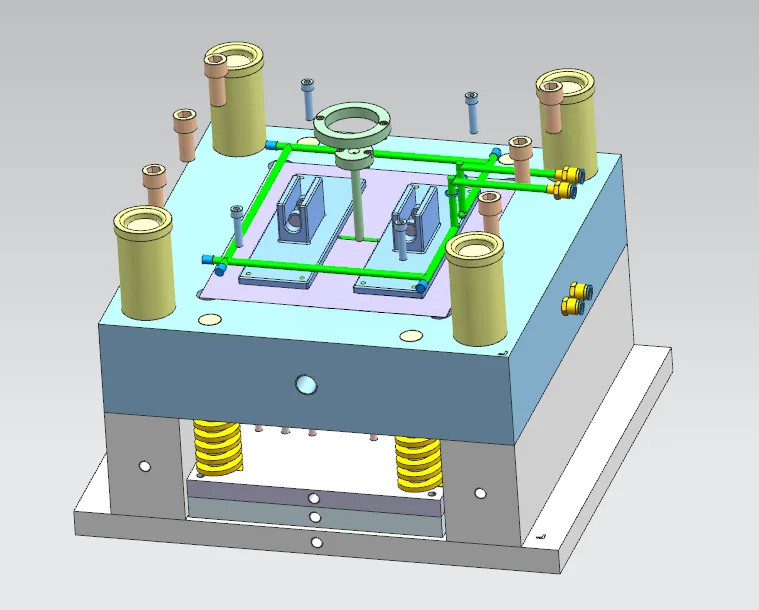

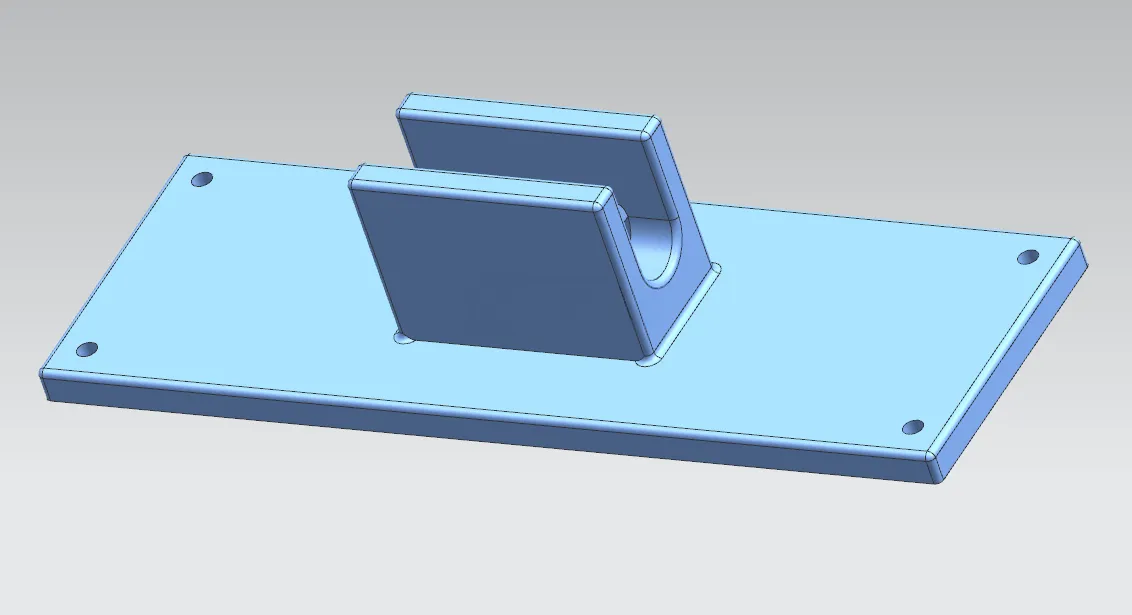

UG三维图一份

摘要

本文完成ABS材质矩形壳体端盖注塑模具设计。先对塑件开展工艺分析，核算塑件体积与质量，确定**一模两腔**布局，分型面设在塑件底部最大轮廓面，选用XSZY2000/600注塑机，并校核注射量、锁模力、安装尺寸及开模行程。浇注系统设计主流道、圆形分流道、矩形侧浇口与Z型冷料穴，依靠模具间隙实现自然排气。成型零件采用嵌入式型腔与型芯，结合ABS收缩率完成工作尺寸计算。冷却系统采用直通式循环水道，完成热参数计算并确定水路规格。顶出机构采用多根圆推杆顶出，计算脱模力、校核推杆强度，配备复位杆弹簧复位机构，选用CI5555标准两板模架。借助UG、CAD完成三维建模与二维工程图，整套模具结构合理，能够实现端盖稳定批量注塑成型。

2000944
