作品包括：

Word设计说明书1份

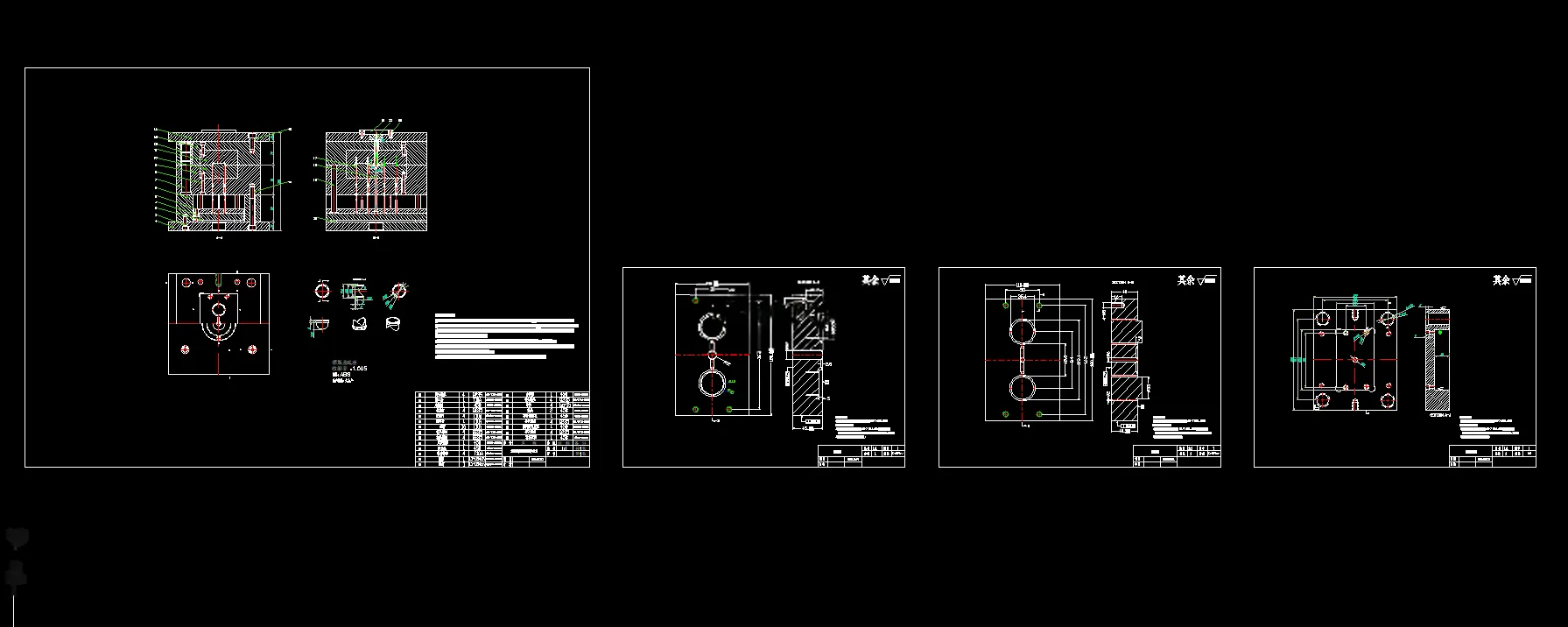

CAD版本图纸，共4张

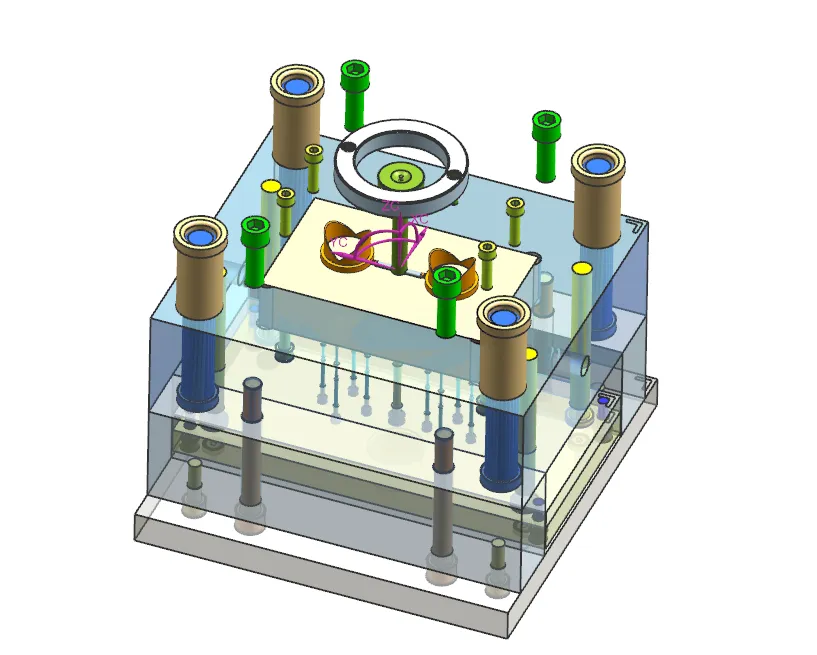

UG三维图一份

摘要

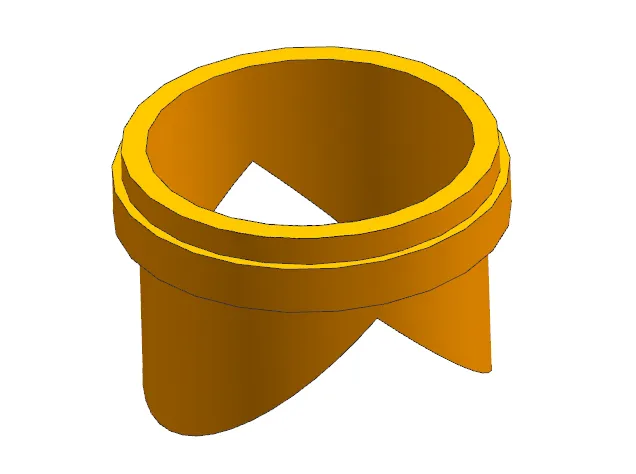

本设计针对酒瓶盖底座开展注塑模具设计，塑件采用ABS材料，外形40mm×40mm×27.9mm，壁厚1.423.51mm，精度MT4MT5等级。借助UG完成塑件与模具三维建模，选用**一模两腔**布局，采用国标CI型两板C类标准模架。分型面选取塑件底部最大轮廓平面，浇注系统设计主流道、圆形分流道与侧浇口，搭配Z型拉料杆与冷料穴；排气依靠分型面及零件装配间隙；脱模机构采用4根推杆推出，型腔、型芯选用整体镶嵌式结构，按ABS收缩率0.5%完成成型零件尺寸计算校核。选定XSZY250/160注塑机，对注射量、锁模力、开模行程、模架安装及顶出参数逐项校核，均满足成型条件，完成三维模型与二维工程图纸绘制。整套模具结构简单可靠，便于维修，适合该塑件批量注塑生产。
