作品包括：

Word设计说明书1份

开题报告一份

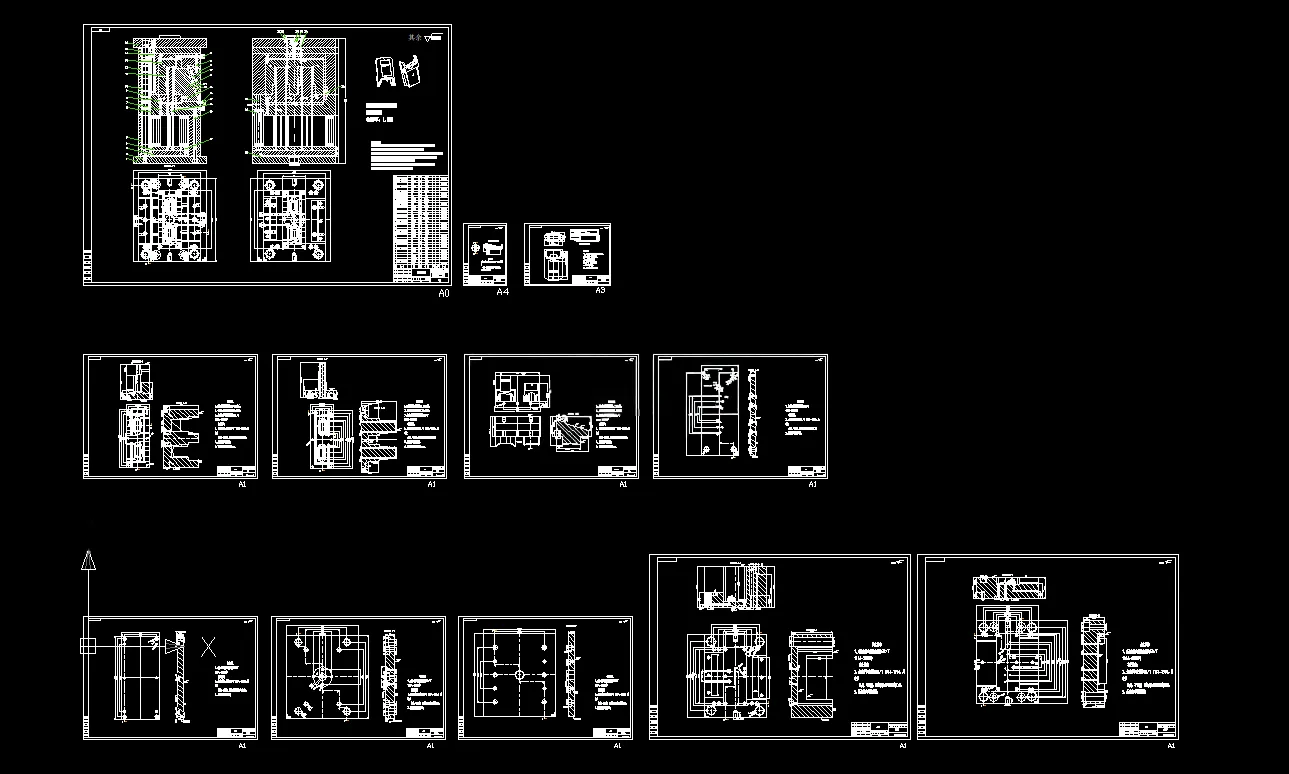

CAD版本图纸，共12张

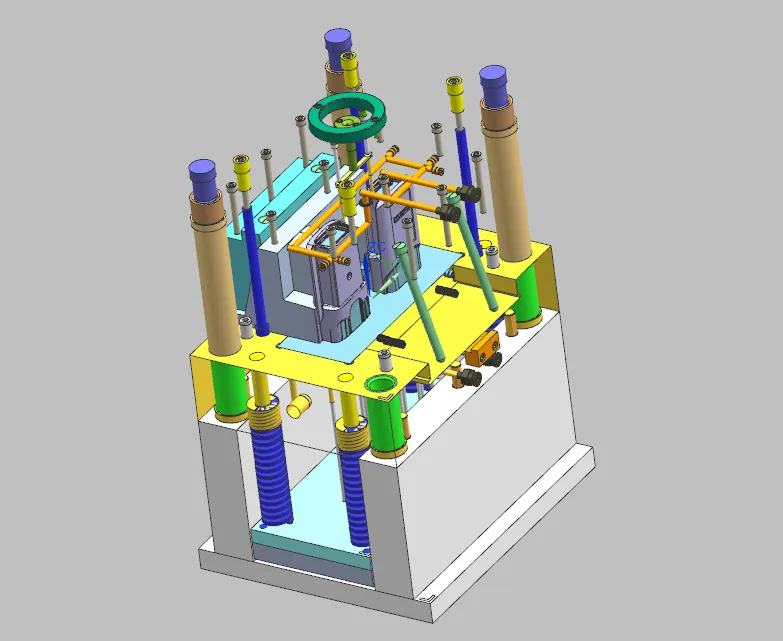

UG三维图一份

摘要

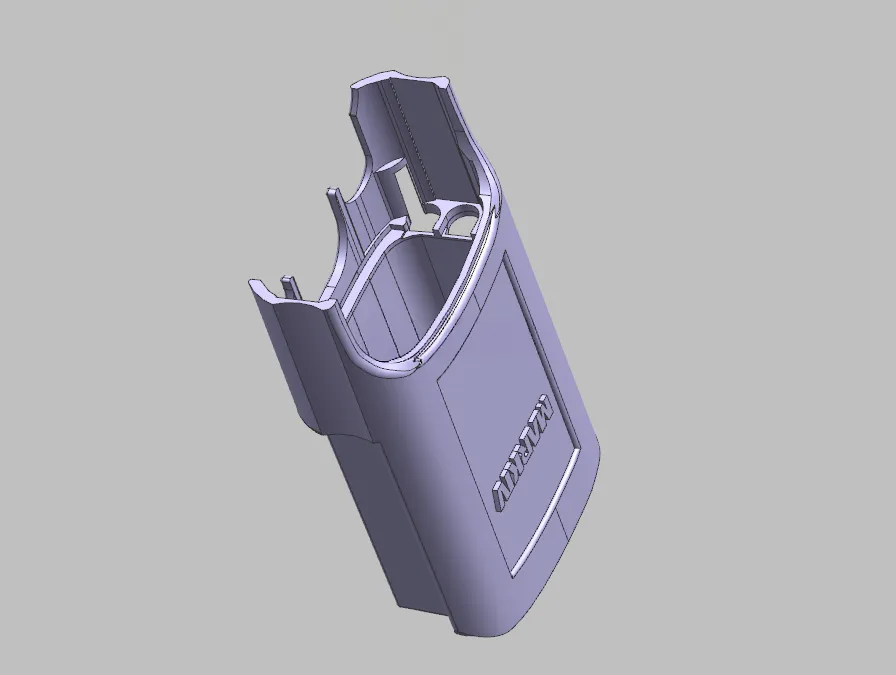

本文完成ABS材质端头套三板式注塑模具设计，塑件内部存在倒扣，采用**一模两腔**布局，选定XSZ1000注塑机，完成注射容量、锁模力、安装尺寸与开模行程校核。分型面设于塑件最大轮廓处；浇注系统选用点浇口，设计主流道、梯形分流道、冷料穴与拉料杆，依靠分型面及推杆间隙实现排气。成型零件采用嵌入式型腔型芯，依据ABS收缩率完成成型尺寸计算，校核型腔侧壁强度；侧向倒扣采用斜导柱滑块抽芯机构，完成抽芯距、抽芯力等参数计算。脱模采用多根推杆顶出，搭配复位杆弹簧复位机构；动定模布置环绕式冷却水道并完成热参数计算，选用标准三板模架，配置导柱导套导向机构。借助UG、CAD完成三维建模与二维图纸绘制，整套模具机构动作可靠，可实现端头套批量注塑生产。
