作品包括：

Word设计说明书1份

开题报告一份

工序卡一份

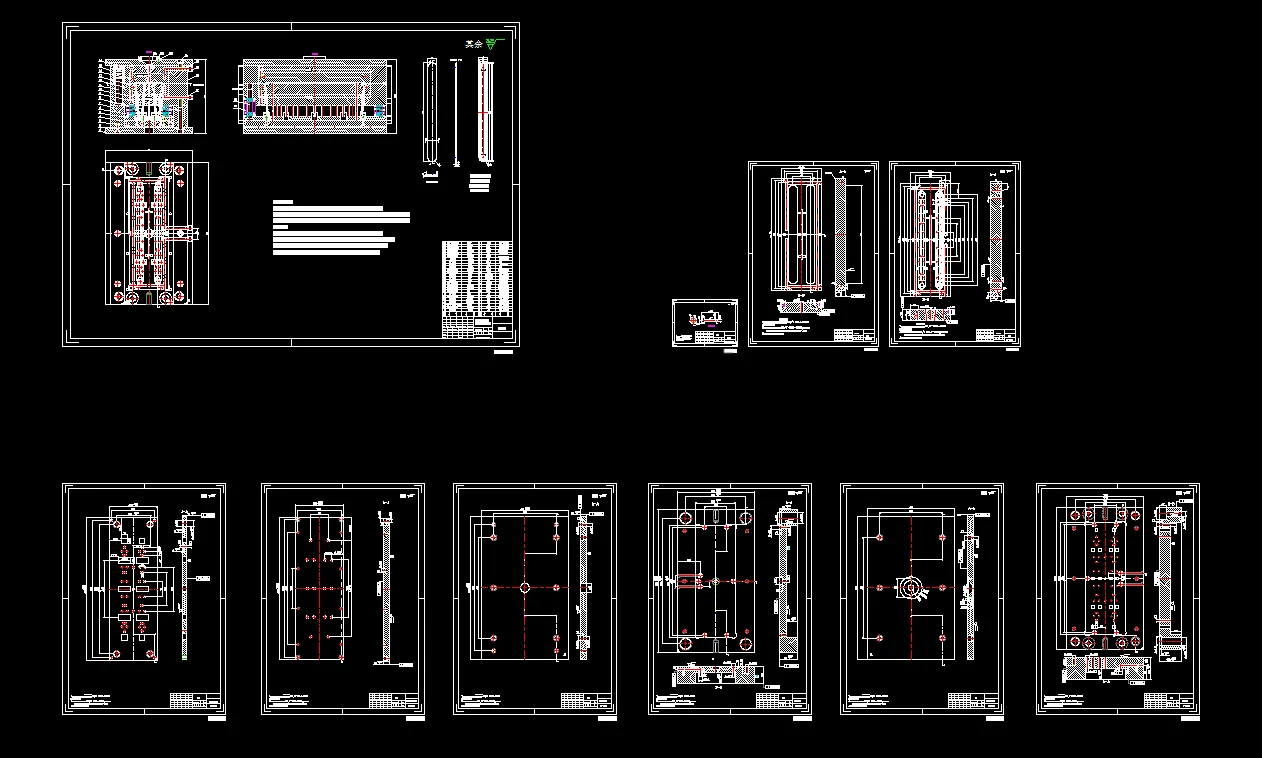

CAD版本图纸，共10张

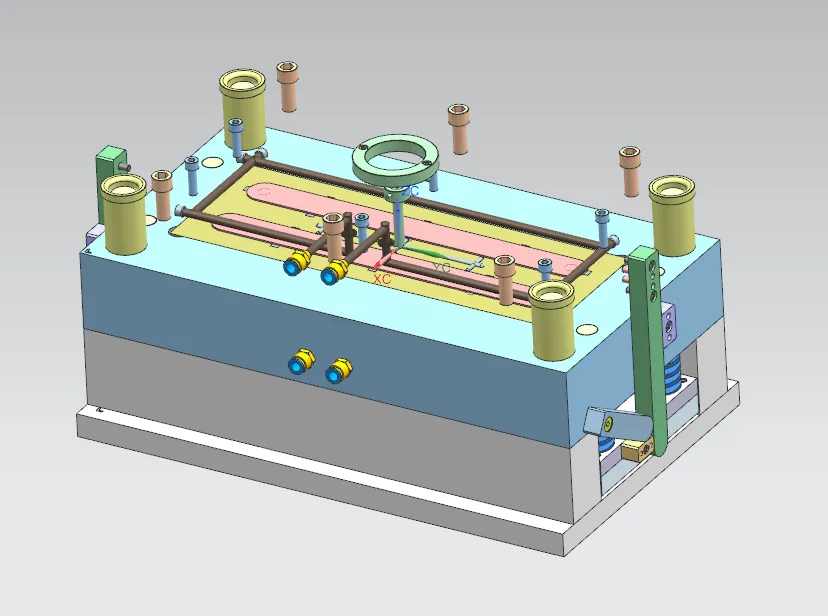

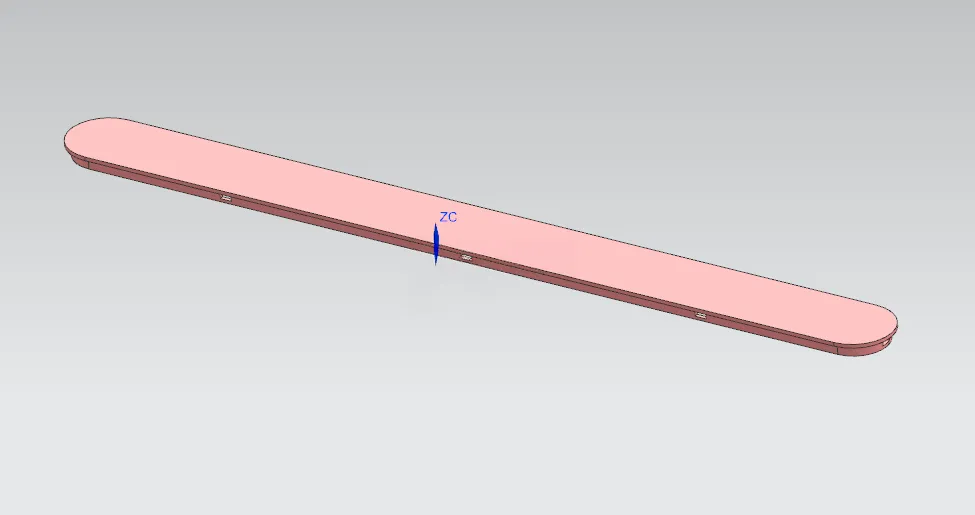

UG三维图一份

摘要

本次设计为档条下盖注塑模具及制造工艺设计，塑件选用ABS材料，零件最大尺寸40mm×450mm×8mm，平均壁厚1.28mm，采用一模两腔布局。依据设计原则确定分型面在塑件最大底面，完成主流道、圆形分流道、侧浇口、冷料穴与排气机构的浇注系统设计，对型腔、型芯进行尺寸计算与强度校核。模具采用环绕式水冷冷却系统；推出机构选用推杆脱模，搭配弹簧复位杆，设置导柱导套导向与5°斜销完成内侧倒扣抽芯。选用CI型标准模架与XSZY500/350注塑机，完成注射量、锁模力、安装尺寸等多项校核。借助UG软件完成建模绘图，整套模具结构合理，可实现塑件稳定成型与顺利脱模。
