作品包括：

Word设计说明书1份

开题报告一份

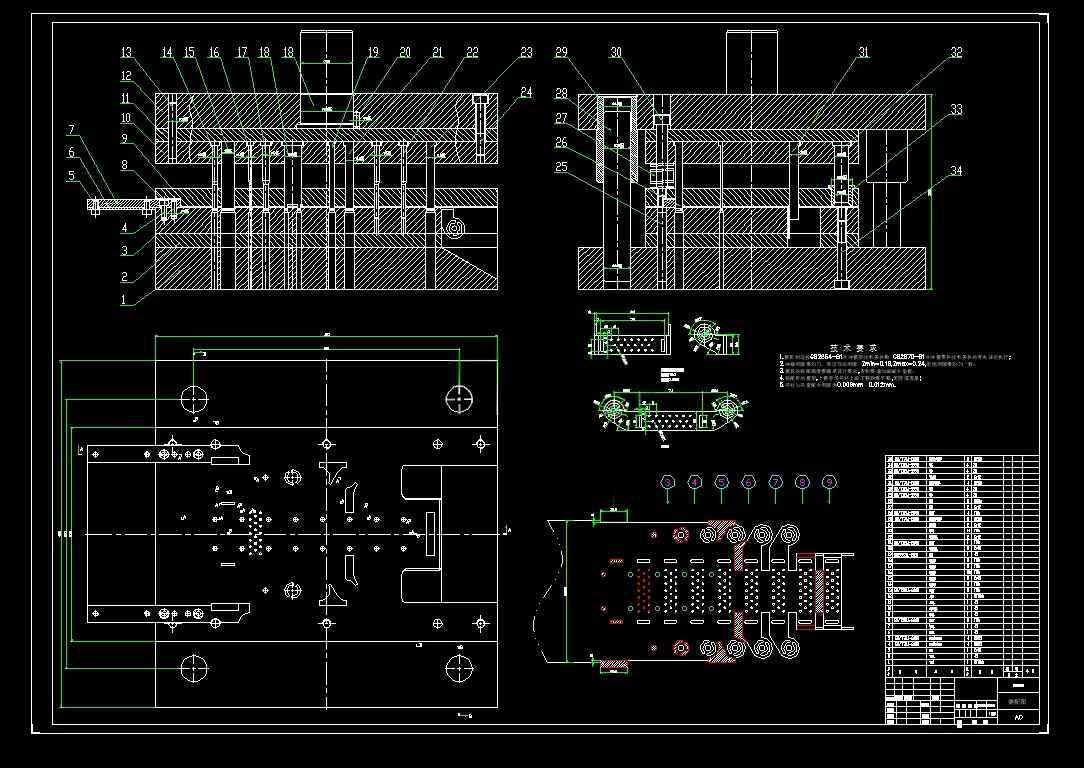

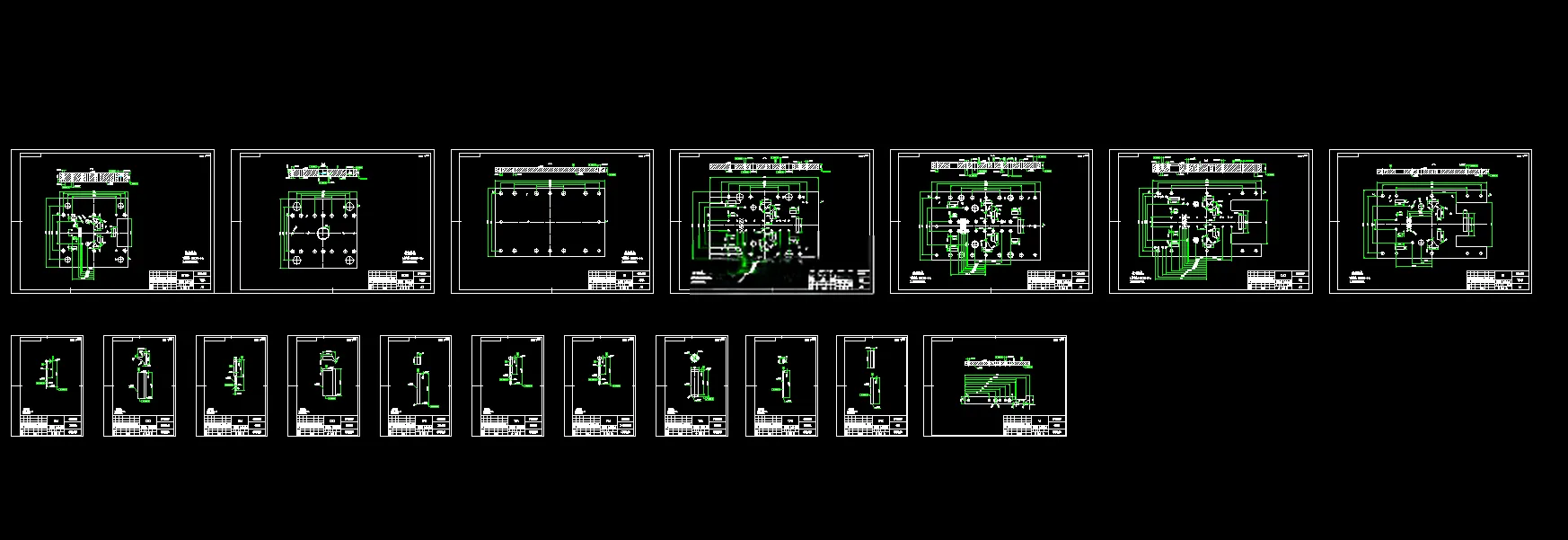

CAD版本图纸，共19张

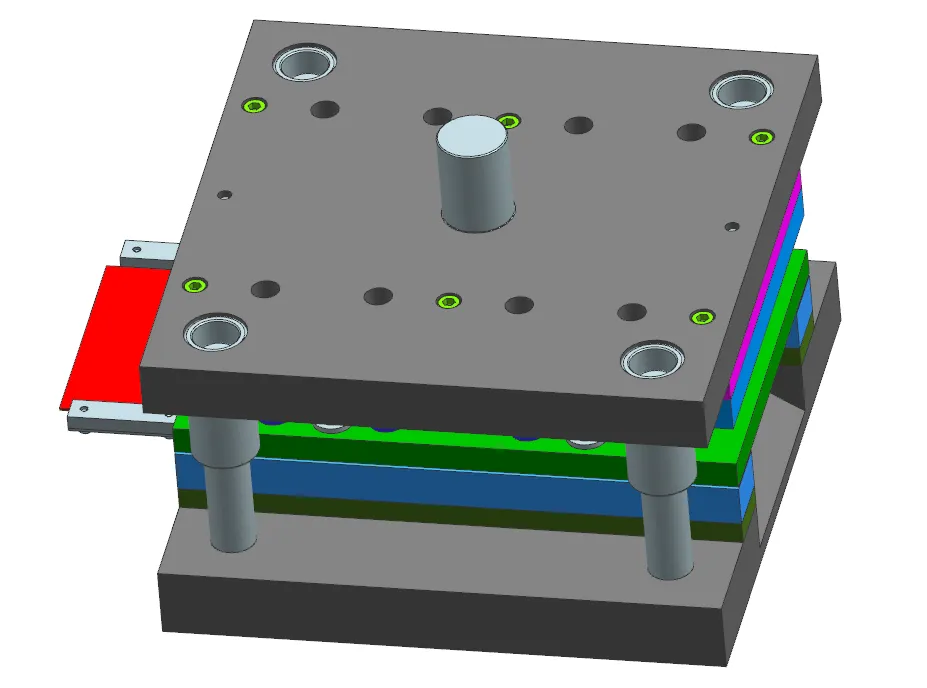

UG三维图一份

摘要

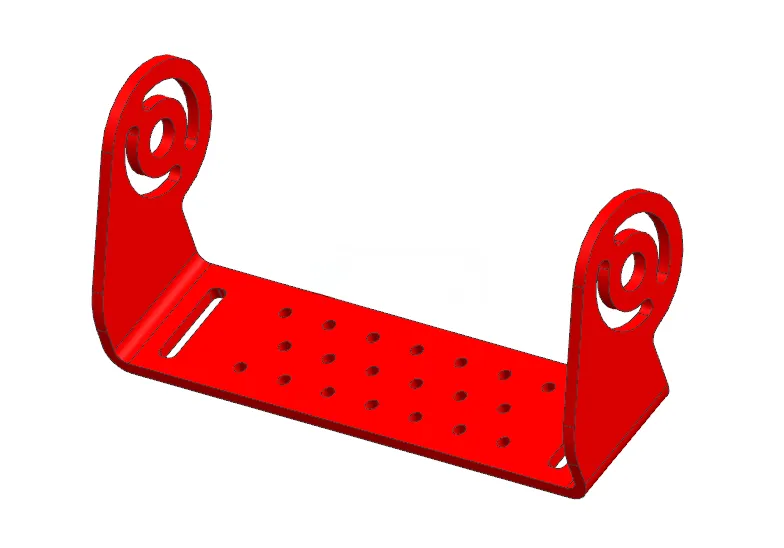

本文完成SUS304材质多孔卡座级进冲压模具设计，零件包含冲孔、多组小孔、弯曲、落料等工序，未注尺寸按IT14级。对比多种工艺方案后选用九工位级进模，采用中间载体排样，设置侧刃与导正销实现条料定位送料，核算搭边值并计算材料利用率。完成冲裁力、弯曲力、压力中心计算，确定冲裁、弯曲凸凹模间隙与刃口尺寸；设计凹模、卸料板、凸模固定板、垫板等核心零部件，选用后侧导柱标准模架。匹配J21160压力机，模具依靠导料板、侧刃导正条料，弹性卸料板完成卸料，各工位依次完成冲孔、冲废料、弯曲、落料，实现零件连续冲压。整套模具定位可靠，生产效率高，满足多孔卡座大批量冲压生产要求。
