作品包括：

Word设计说明书1份

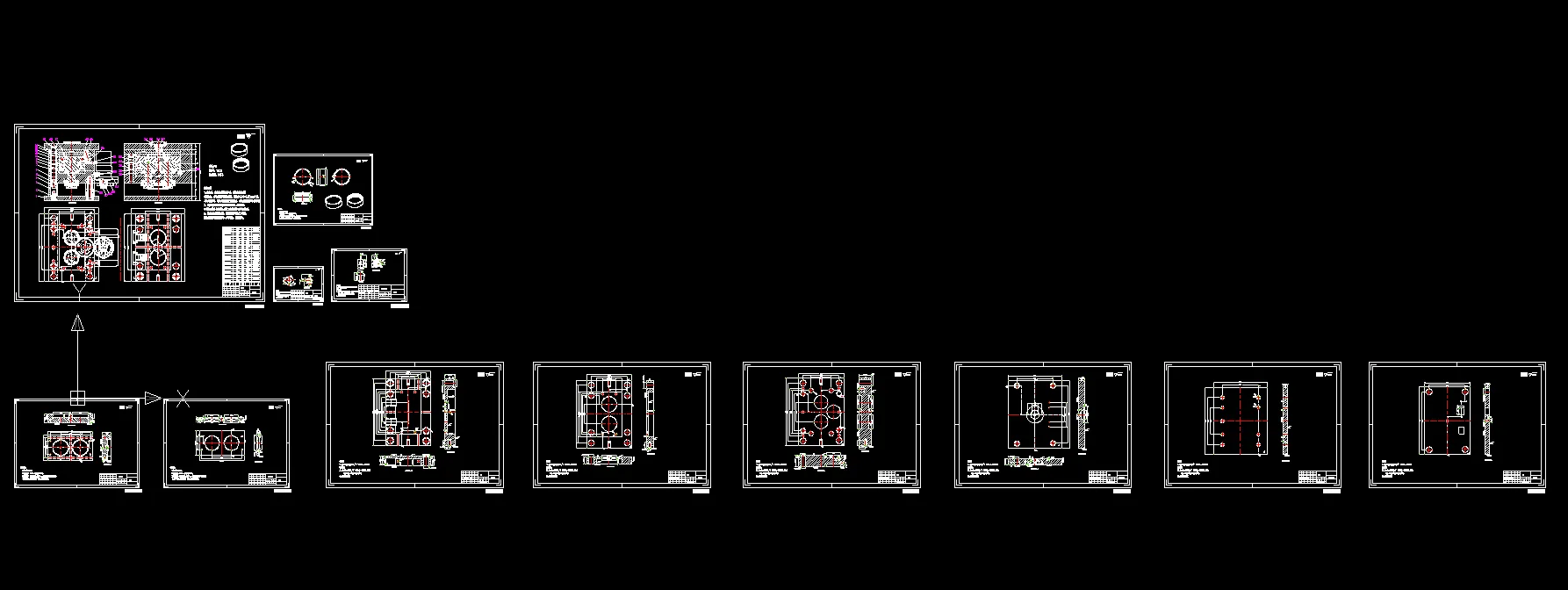

CAD版本图纸，共12张

UG三维图一份

摘要

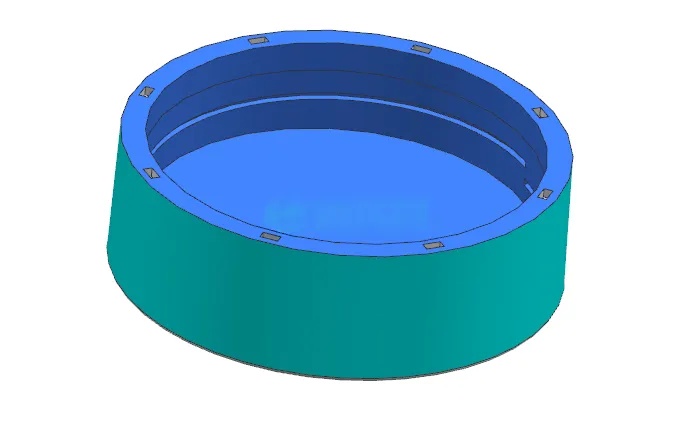

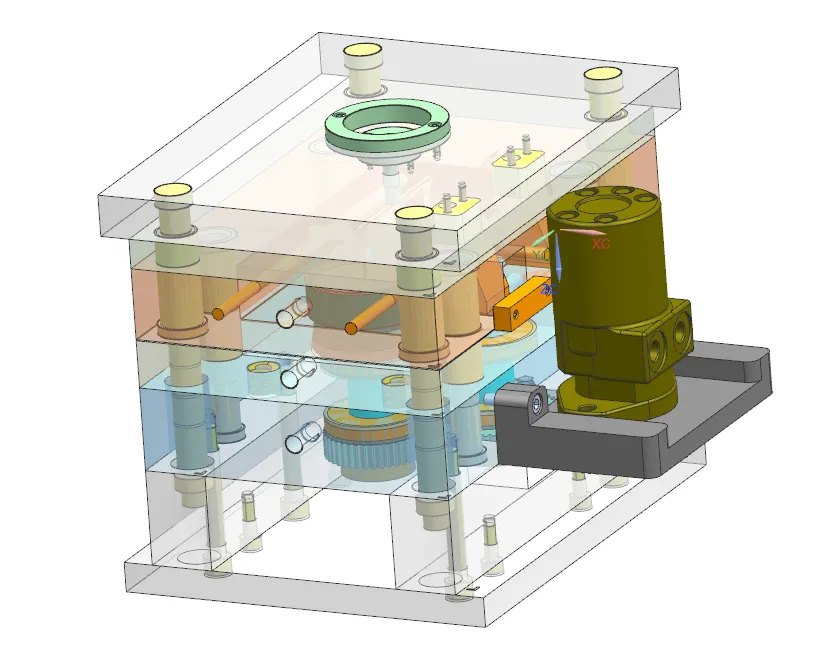

本设计针对HDPE材质水杯杯盖开展注塑模具设计，塑件为圆形壳体，带有内螺纹与侧孔，精度MT4。采用一模两腔布局，分型面选在塑件底部最大轮廓处，选用点浇口浇注系统，设计主流道、梯形分流道与冷料穴。针对内侧螺纹采用电机齿轮机构旋转脱螺纹，侧面通孔采用斜导柱滑块侧向抽芯；型腔选用整体式结构，结合材料收缩率完成型腔、型芯尺寸计算。依靠分型面间隙实现排气，设置循环冷却水道。选定XSZY250/160注塑机，完成注射量、锁模力等参数校核，借助UG完成三维建模，绘制全套模具图纸，整套模具可满足杯盖批量注塑生产。
