作品包括：

Word设计说明书1份

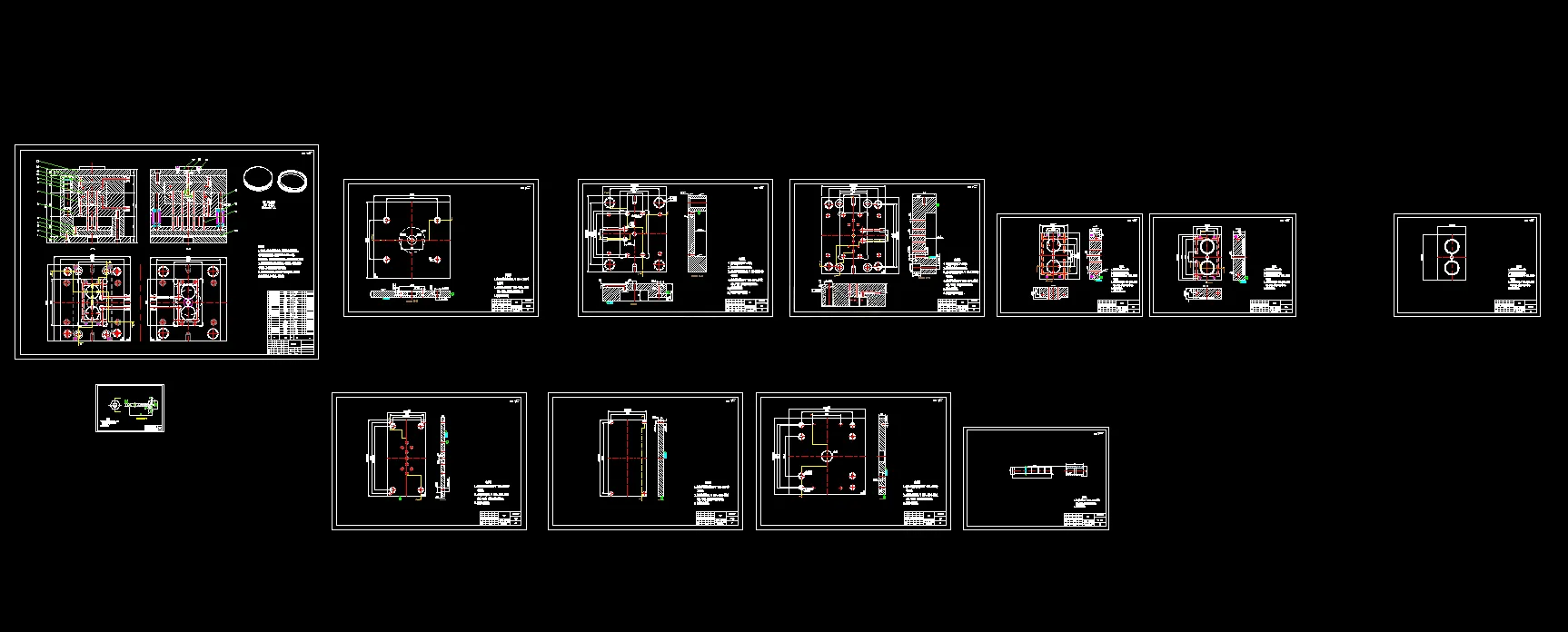

CAD版本图纸，共12张

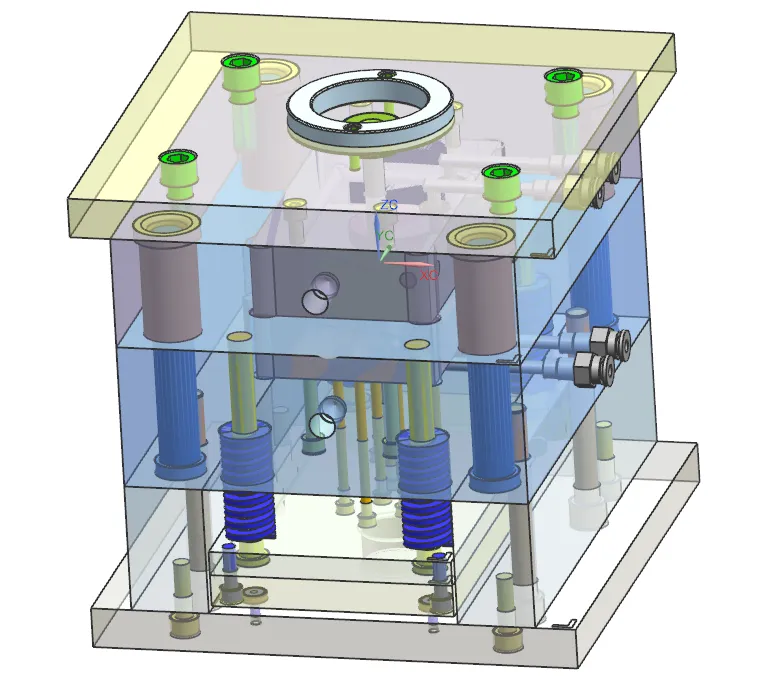

UG三维图一份

摘要

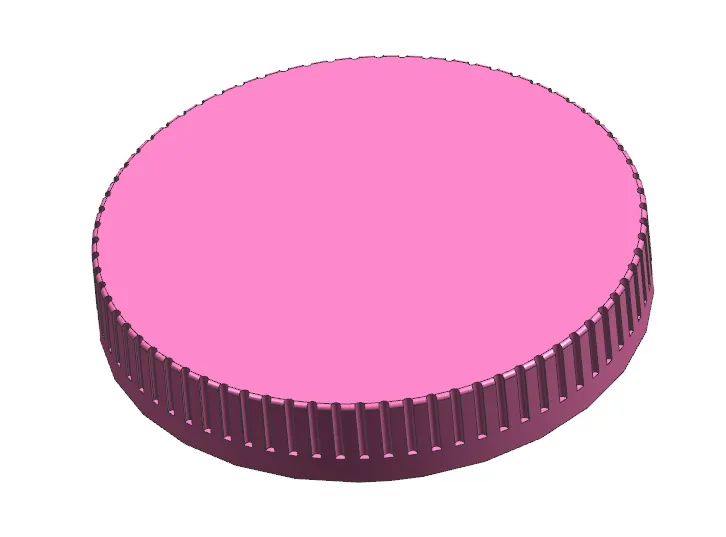

本设计对象为ABS材质相机镜头盖，塑件外形圆形，最大外形56mm×56mm，高度9.8mm，壁厚1.832.97mm，精度参照MT4MT5，借助UG完成塑件与模具三维建模，CAD绘制工程图纸，采用一模两腔对称布局。 分型面选在塑件底部最大轮廓面；浇注系统由圆锥形主流道、圆形分流道、侧浇口、冷料穴与Z型拉料杆组成，浇口套选用T8A钢材淬火处理。成型零件采用整体镶嵌式型腔、型芯，按ABS平均收缩率0.5%完成成型尺寸计算，对型腔侧壁、底板做强度刚度校核；依靠分型面、零件配合间隙实现自然排气。脱模机构选用4根Φ6推杆顶出塑件内侧平面；采用环绕式冷却水道，保障塑件均匀冷却。选用CI2530A70B90C80标准大水口两板模架，选定XSZY250/160卧式注塑机，完成注射量、锁模力、闭合高度、开模及顶出行程的全部校核。整套模具结构简单，维修方便，可实现镜头盖稳定批量注塑生产。
