作品包括：

Word设计说明书1份

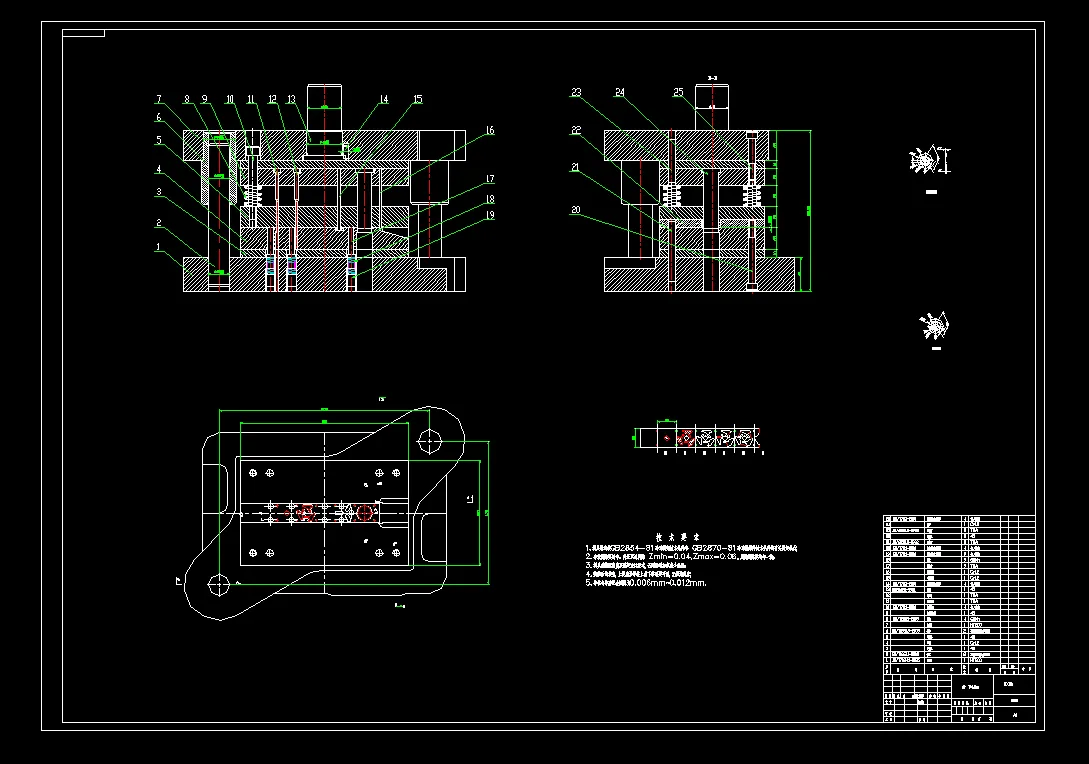

CAD版本图纸，共17张

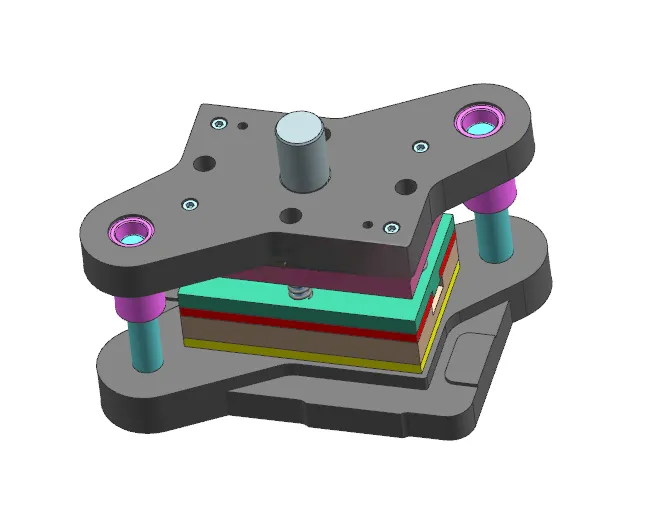

UG三维图一份

摘要

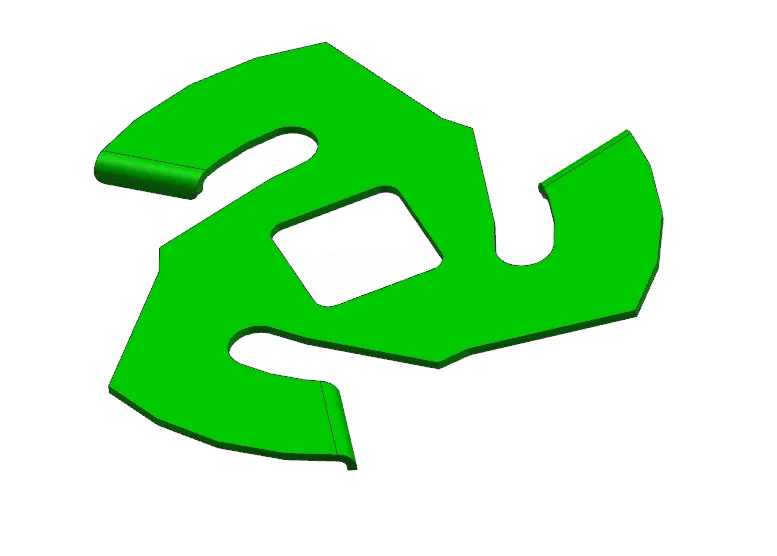

本设计针对1Cr18Ni9不锈钢材质、料厚0.25mm的钟表二轮压簧完成级进冲压模具设计。零件包含冲孔、冲外形、弯曲、落料等工序，对比单工序模、复合模方案后，选用级进模实现连续自动化生产，提升加工效率与定位精度。 完成零件工艺分析与毛坯展开，规划6工位排样：冲导正孔与方孔、冲外形、空工位、弯曲、落料、废料切断；合理确定搭边、送料步距、条料宽度，核算材料利用率。开展工艺计算，完成冲裁力、卸料推件力、弯曲力、总冲压力、压力中心计算，选定J2316压力机，并对压力、滑块行程、模柄孔、模具闭合高度进行校核。 采用配做法计算凹凸模刃口及V型弯曲间隙；完成凹模板、凸模固定板、各类凸模、垫板等成型零部件设计；模具选用对角导柱标准模架，依靠导料板导向、导正销精定位，弹性卸料机构完成卸料压料，选用聚氨酯作为弹性元件，螺钉销钉完成各板件紧固。明确级进模装配流程与装配要点，绘制模具装配图、零件工程图。整套模具可完成零件多工序连续冲压，满足零件IT12精度批量生产要求。设计过程通过理论计算确定模具关键参数，保证模具强度、冲压稳定性。
