作品包括：

Word设计说明书1份

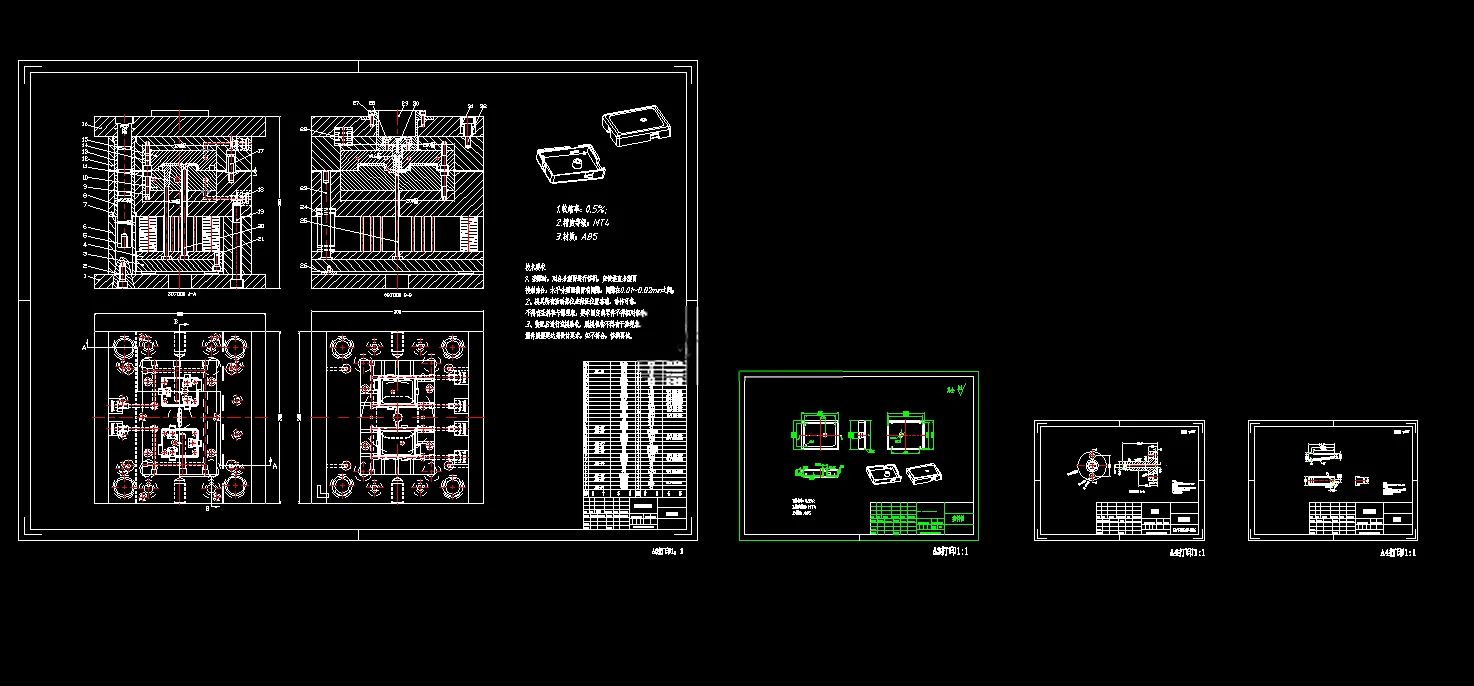

CAD版本图纸，共12张

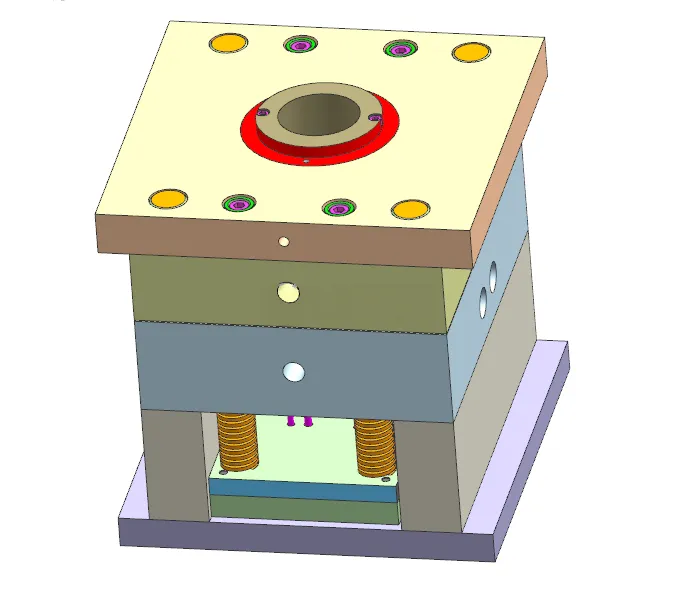

UG三维图一份

模流分析一份

摘要

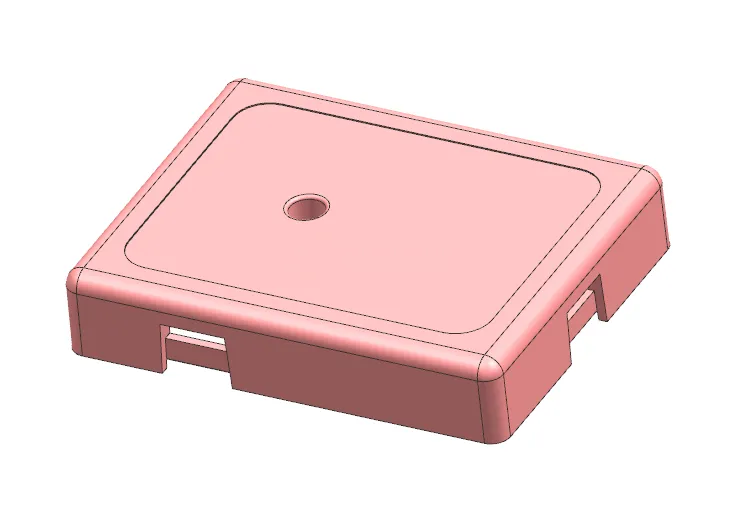

本设计完成手提式灯底盖注塑模具开发，塑件材料选用ABS，外形尺寸64.70mm×50.63mm×12.44mm，侧边带有倒扣结构，采用一模两腔的模具方案，选用XSZY250/160注塑机生产。模具分型面选在塑件底部最大平面，保证脱模顺畅、便于排气与加工；型腔采用对称布置，熔体流动均衡。浇注系统由圆锥主流道、圆形分流道、潜浇口、冷料穴及Z型拉料杆组成，潜浇口可实现开模自动断料，省去后道修剪工序。成型零件采用组合镶嵌式型腔型芯，依据ABS平均收缩率0.5%完成成型尺寸计算，模具加工公差取塑件公差1/3。脱模采用4根Φ5推杆顶出塑件内侧平面；针对侧向倒扣，采用斜顶抽芯机构完成侧向脱扣，依靠零件配合间隙实现自然排气。选用标准模架，对注射量、锁模力、模架安装、开模及顶出行程进行校核。借助CAE模流分析，设置冷却填充保压翘曲分析序列，评估熔接痕、气穴、翘曲变形等问题，优化成型工艺。
