作品包括：

Word设计说明书1份

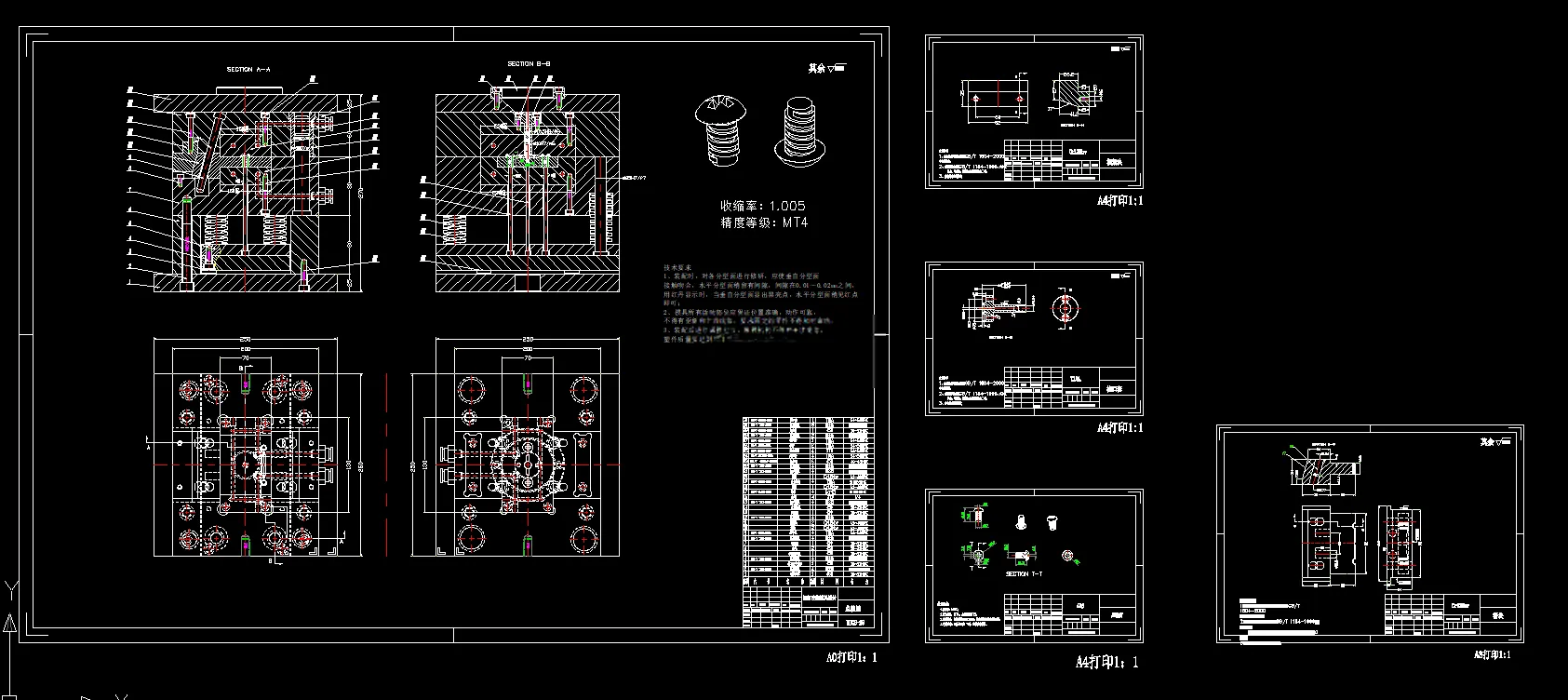

CAD版本图纸，共13张

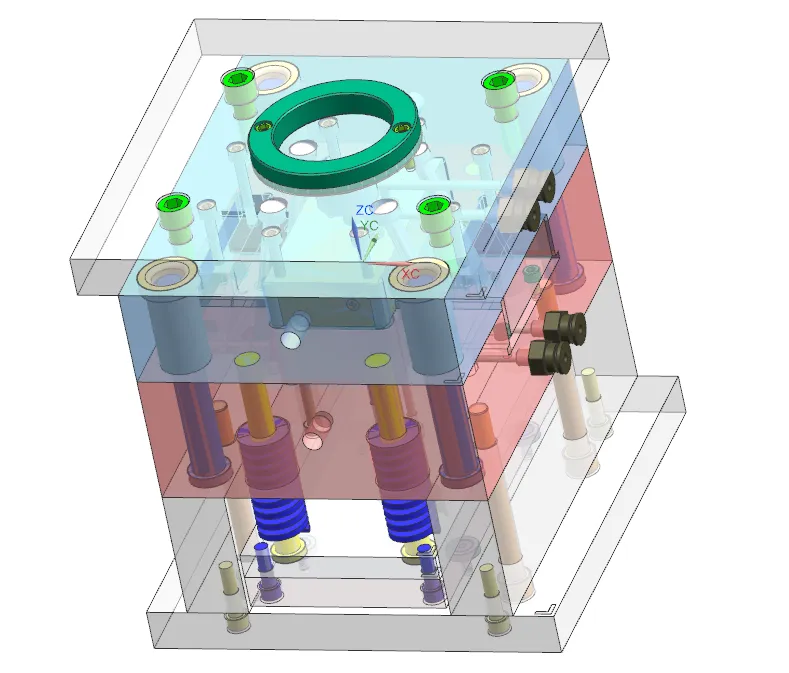

UG三维图一份

模流分析一份

摘要

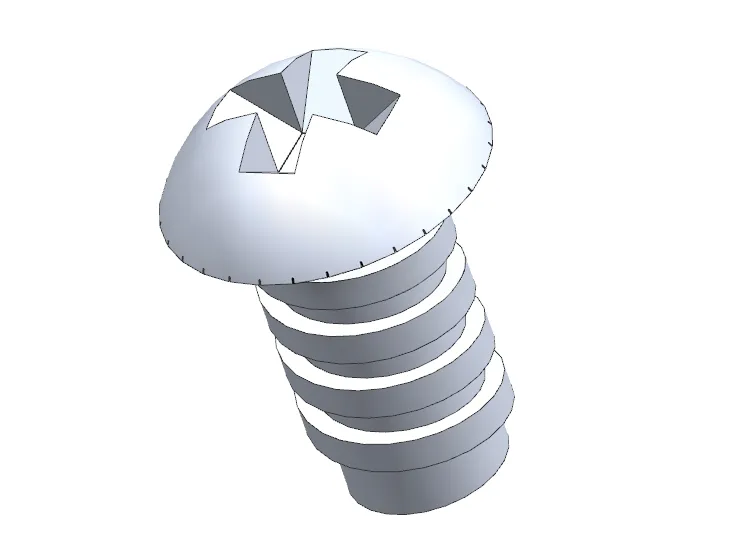

本套为ABS塑料螺钉的单分型面注塑模具，选用龙记CI型标准大水口模架，采用一模两腔对称布局，分型面设置在塑件最大轮廓底面，开模后塑件留于动模侧，便于脱模取件。成型零件采用镶嵌式型腔与型芯，便于加工、更换维修，按ABS收缩率完成成型尺寸计算并做强度校核。浇注系统由锥形主流道、圆形分流道、侧浇口组成，搭配Z型拉料杆与冷料穴收集冷料，剪切速率校核合格。模具设置斜导柱滑块侧向抽芯机构，完成塑件倒扣脱模。推出机构选用推杆顶出，依靠复位杆与弹簧实现机构复位。冷却系统采用环绕式冷却水回路，控制模温，均衡塑件冷却，减小收缩变形。利用分型面、镶件与推杆配合间隙实现自然排气。模具各项参数完成与XSZY250/90注塑机的校核，结合Moldflow仿真验证，整套模具结构完整，动作可靠，满足该塑件大批量成型生产。
