作品包括：

Word设计说明书1份

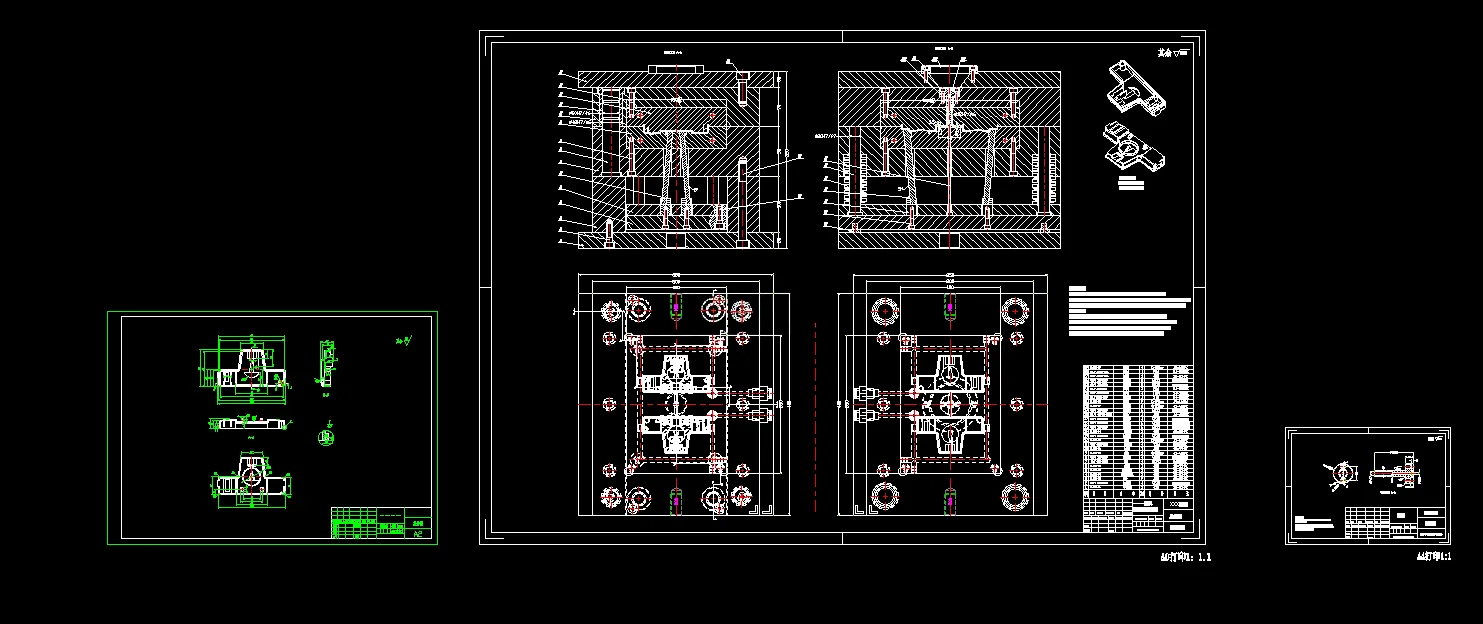

CAD版本图纸，共10张

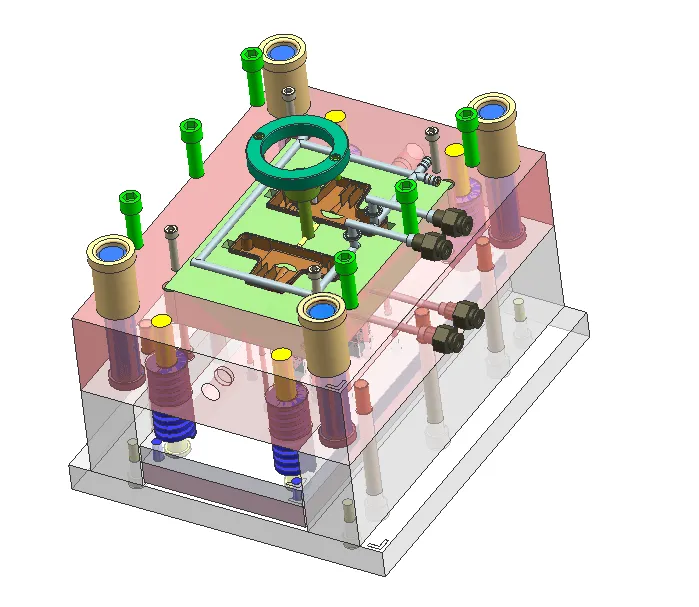

UG三维图一份

摘要

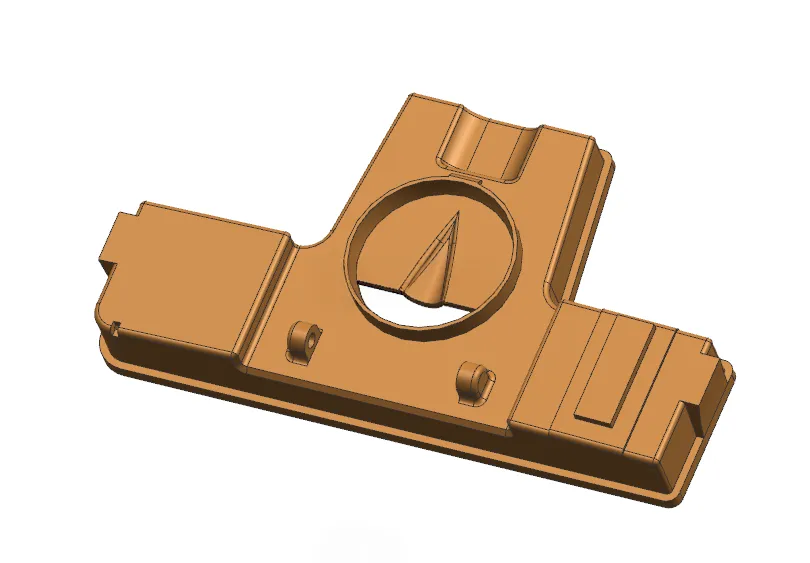

本设计为空调内部连接零件的注塑模具，针对该T字形塑件（厚约1.16–3.86mm，最大尺寸122.99×67×22.38mm）选取ABS材料，采用一模两腔对称排布。设计内容包括：确定零件底面最大平面为分型面；按圆锥形主流道、圆形截面分流道、侧面进胶的浇口及Z型拉料杆构成浇注系统；成型零件采用整体镶嵌式型腔型芯，并按ABS收缩率0.5%、MT4级精度完成尺寸计算与型腔壁厚校核；结合3个扣位设置斜销（斜顶）抽芯机构，配8根φ5mm大抬肩推杆脱模；冷却采用矩形环绕式水道。模架选用国标C型CI-3040-A70-B90-C100，并选用XS-ZY-250/160注塑机，完成注射量、锁模力、顶出及开模行程等参数校核，均满足要求。
