作品包括：

Word设计说明书1份

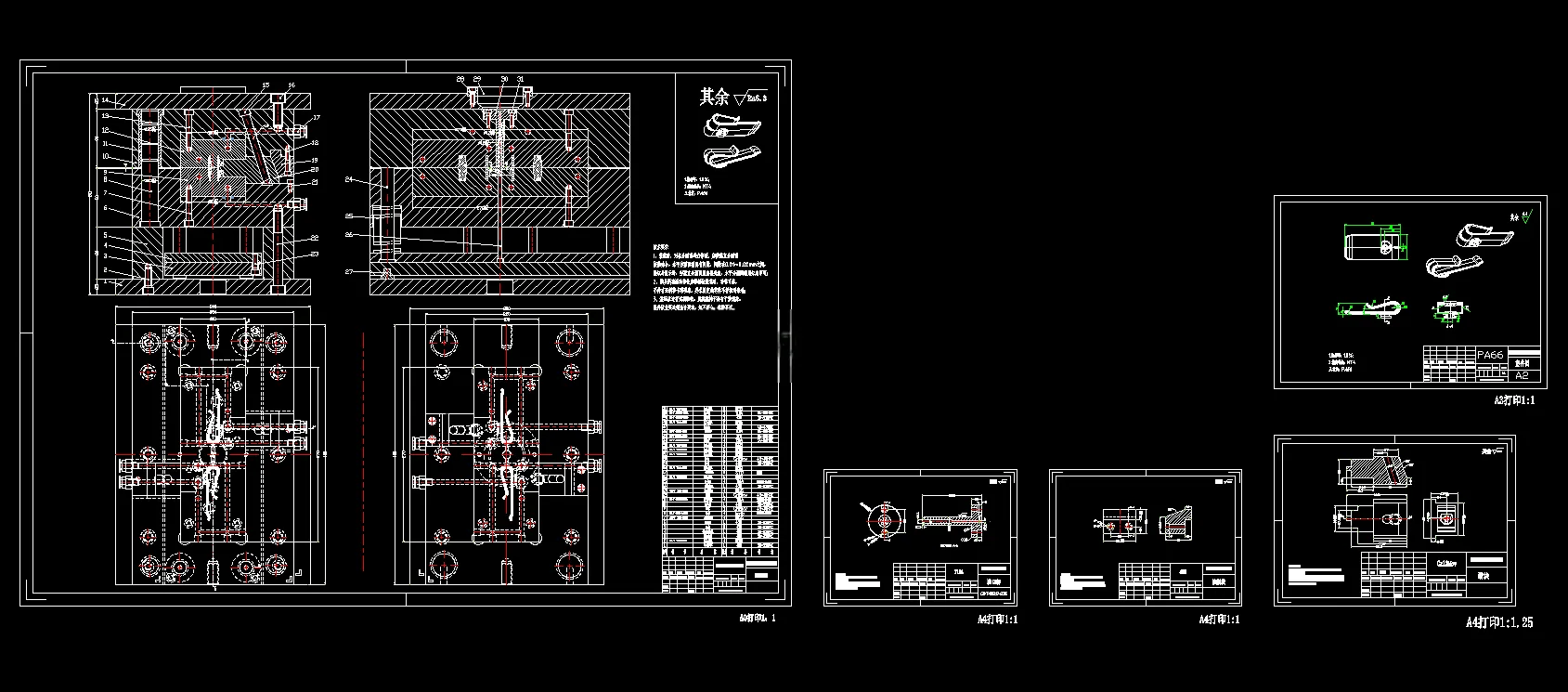

CAD版本图纸，共11张

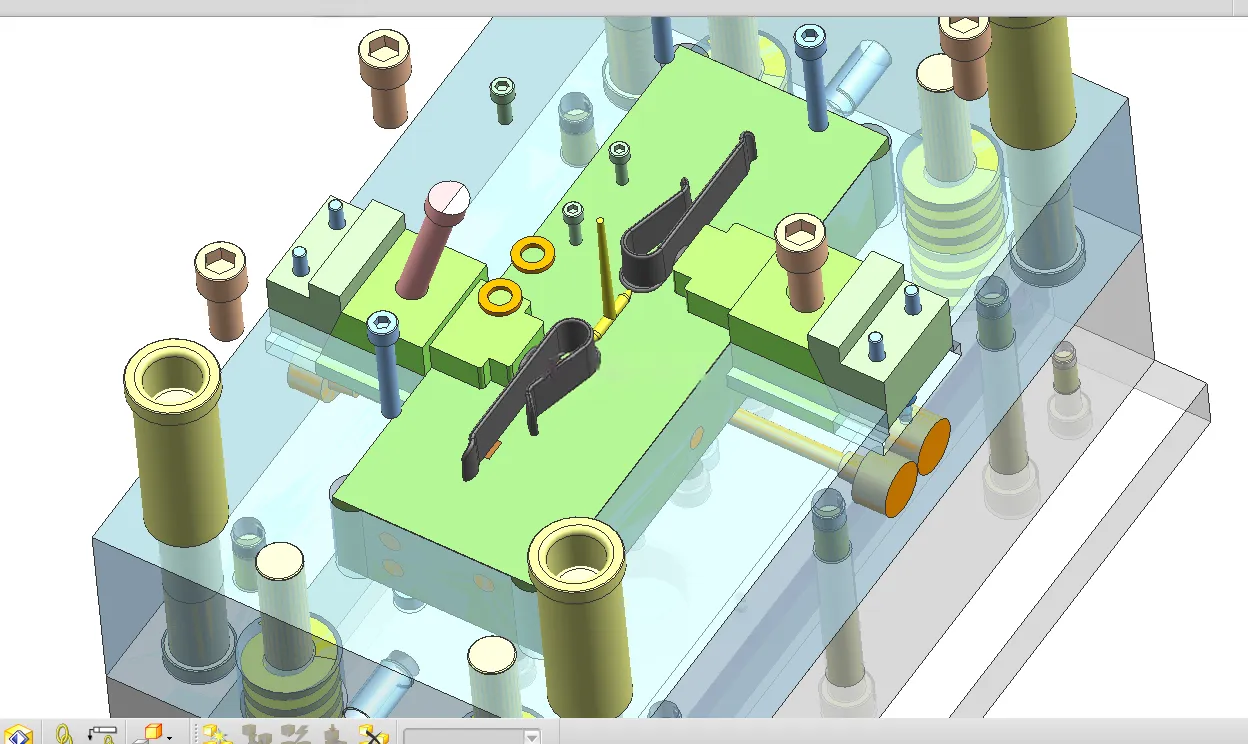

UG三维图一份

摘要

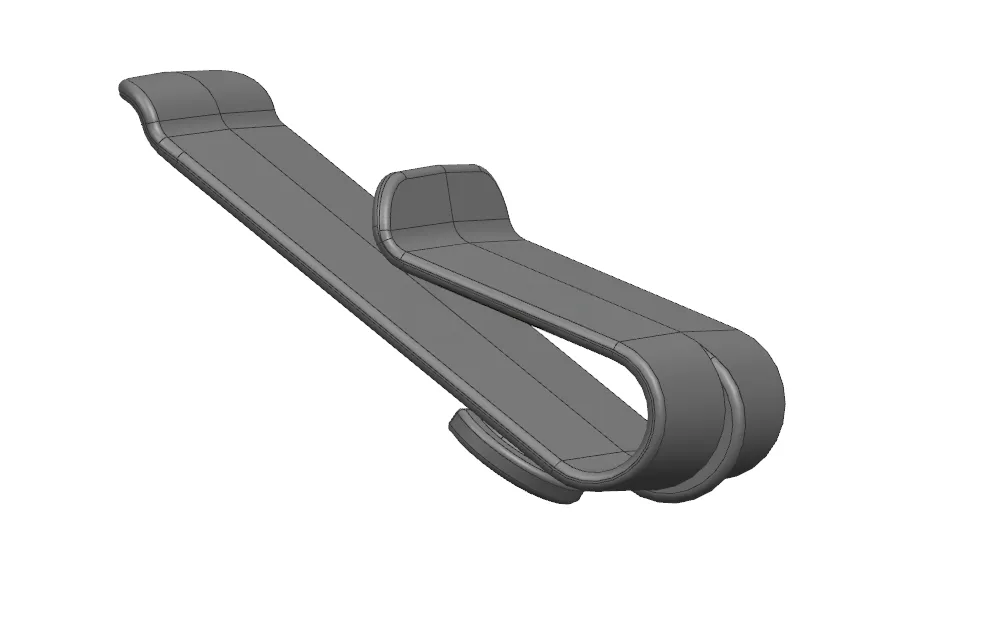

本设计为夹子的注塑模具，塑件呈薄片状、壁厚约 2.49mm、最大尺寸 25.68×6.01×38.71mm，侧边带圆形扣位，选用 PA66 材料，采用一模两腔对称布置。设计内容包括：在塑件底部最大平面处确定分型面；按主流道（锥角 2°、长 90.5mm）、圆形截面分流道（直径 5mm）、侧浇口（宽 4.5mm、深 1.2mm、长 4.5mm）及 Z 型拉料杆构成浇注系统，并对主流道、分流道、浇口进行剪切速率校核；成型零件采用镶嵌式型腔型芯，按 PA66 收缩率 1.0% 完成尺寸计算，并校核模仁侧壁厚度（约 40–50mm）满足要求；冷却采用直径 8mm 环绕式水道；脱模采用每件 3 根 10×4mm 扁推杆，并设计复位杆机构；针对侧边扣位设置斜导柱滑块抽芯机构，抽芯距 13mm、斜导柱角度 18°。模架选用龙记 CI 型 2540-A90-B90-C80，配套 XS-ZY250/160 注塑机，完成注射量、锁模力、注射压力、安装尺寸及移模行程校核，均满足要求。
