作品包括：

Word设计说明书1份

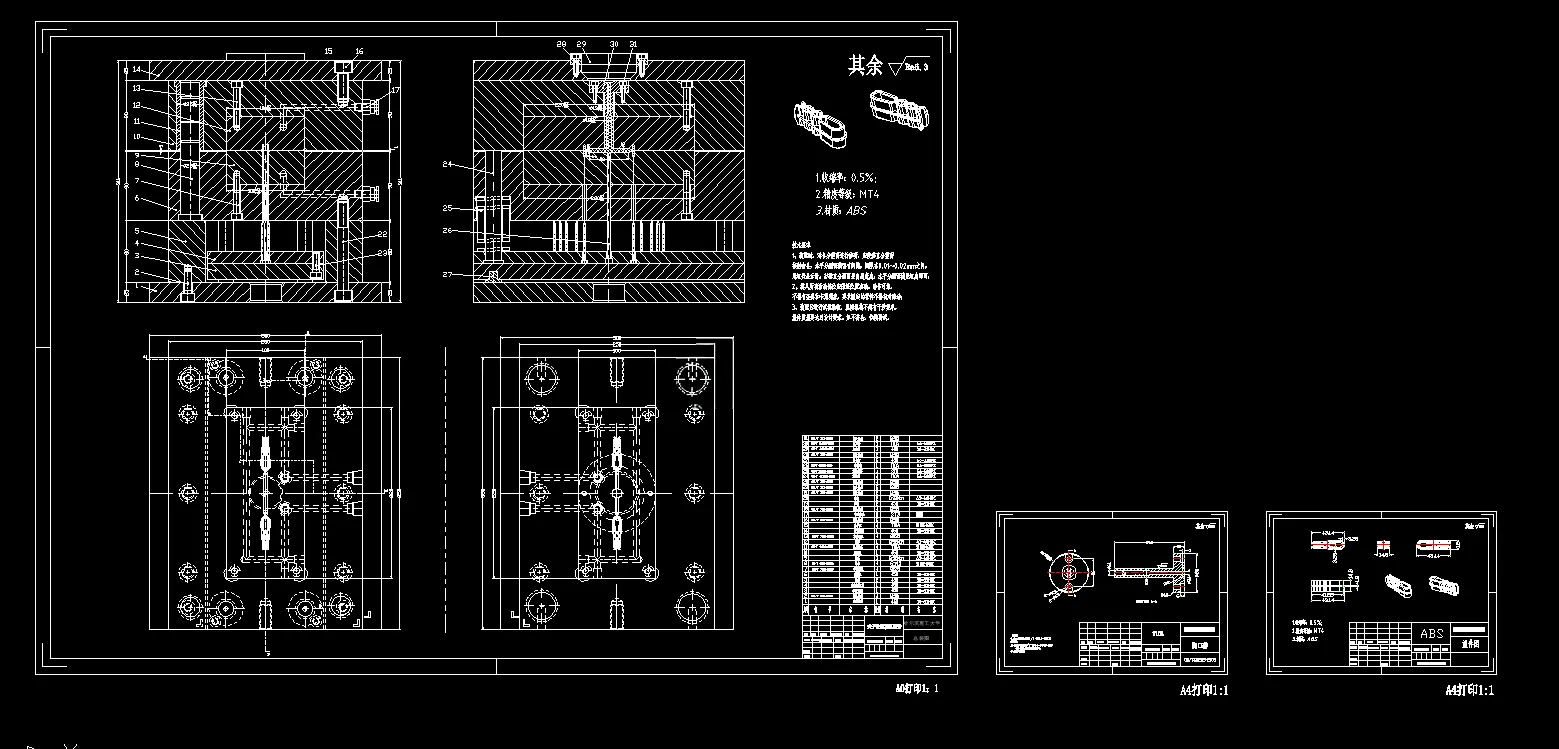

CAD版本图纸，共11张

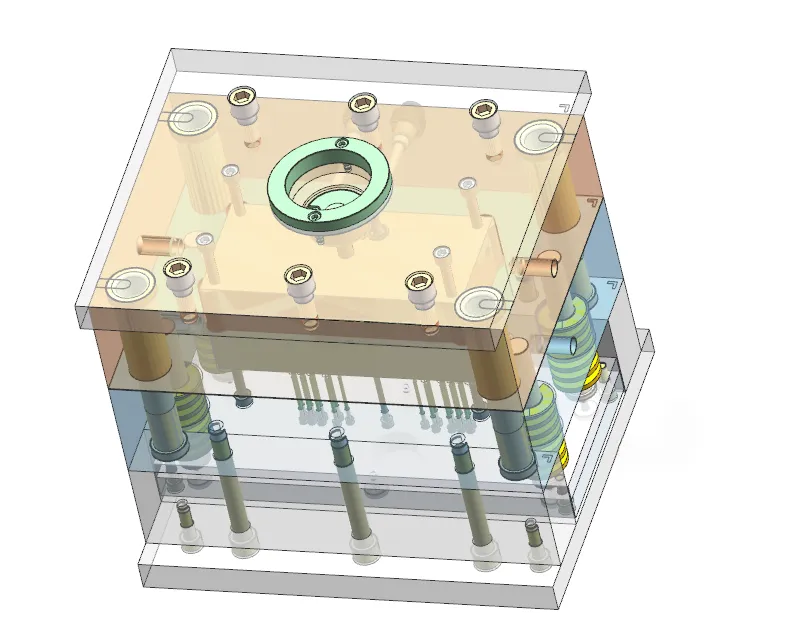

UG三维图一份

摘要

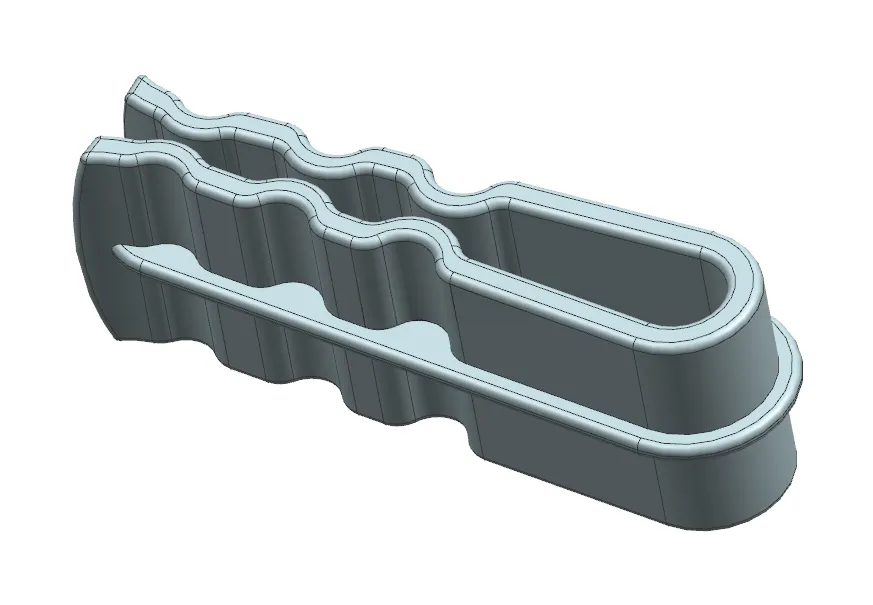

本文为衣物固定压边卡扣ABS塑件注塑模具设计。塑件外形小巧，壁厚1.562.03mm，精度按MT4、MT5级，采用**一模两腔对称布局**，使用UG完成三维建模，结合CAD绘制模具装配及零件图纸。 将分型面选在塑件最大轮廓底面，设计侧浇口浇注系统，包含主流道、圆形分流道、Z型拉料杆与冷料穴；成型零件选用整体镶嵌式型腔型芯，按ABS收缩率0.5%计算成型尺寸，完成型腔、底板壁厚强度校核。采用9根推杆实现脱模，设置矩形环绕式冷却水道，依靠分型面间隙完成排气。选用CI2539标准两板模架，匹配XSZY250/160注塑机，对注射量、锁模力、开模行程、安装高度逐项校核。借助CAE模流仿真分析填充、熔接痕、气穴与变形，仿真结果达标，整套模具结构简单易维护，可满足该卡扣批量注塑生产。
