作品包括：

Word设计说明书1份

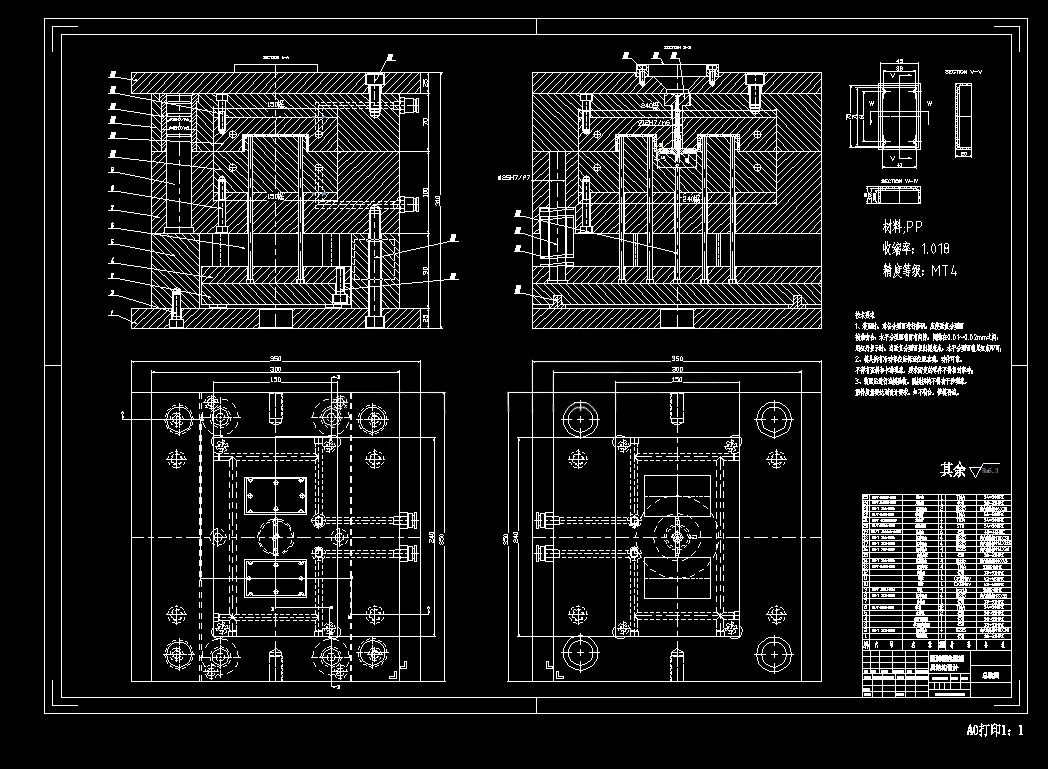

CAD版本图纸，共6张

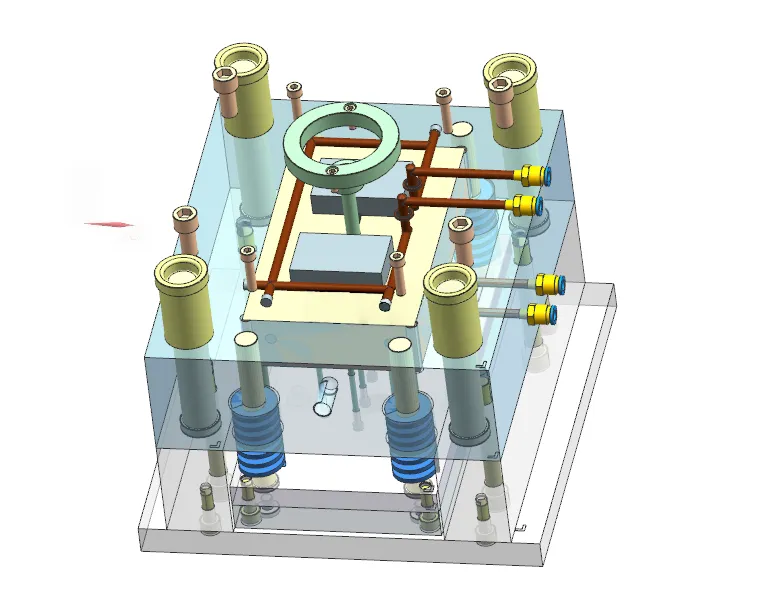

UG三维图一份

摘要

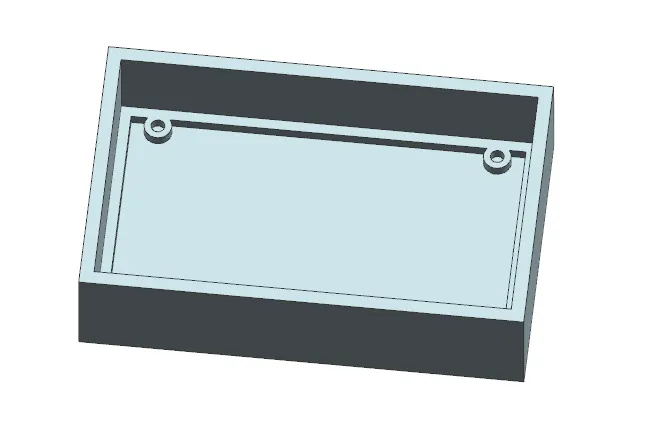

本次设计对象为PP材质塑料框壳体塑件，外形尺寸80×50×20mm，壁厚2.35mm，精度MT4，未注尺寸按MT5，采用**一模两腔**两板式模具结构，使用UG完成三维建模，CAD绘制二维工程图。 开展塑件工艺分析，依据PP材料收缩率1.8%，完成塑件体积、质量计算，初选HTF80XA注塑机，对注射容量、锁模力逐项校核，各项参数满足成型条件。分型面布置在塑件最大轮廓截面处；浇注系统设计圆锥形主流道、圆形分流道与矩形侧浇口，搭配冷料穴与Z型拉料杆。 成型零件采用整体镶嵌式型腔、型芯，按平均收缩率法完成成型尺寸计算；依靠分型面间隙实现排气；脱模机构采用推杆顶出；设计冷却水路保障塑件均匀冷却。选用标准模架，完成模架顶出行程、安装高度、开模行程校核。 整套模具结构简单，便于加工装配，可实现大批量稳定生产。通过本次设计，熟悉注塑模具完整设计流程，掌握塑件工艺分析、型腔型芯计算、浇注冷却顶出系统设计与注塑机校核等专业知识。
