作品包括：

Word设计说明书1份

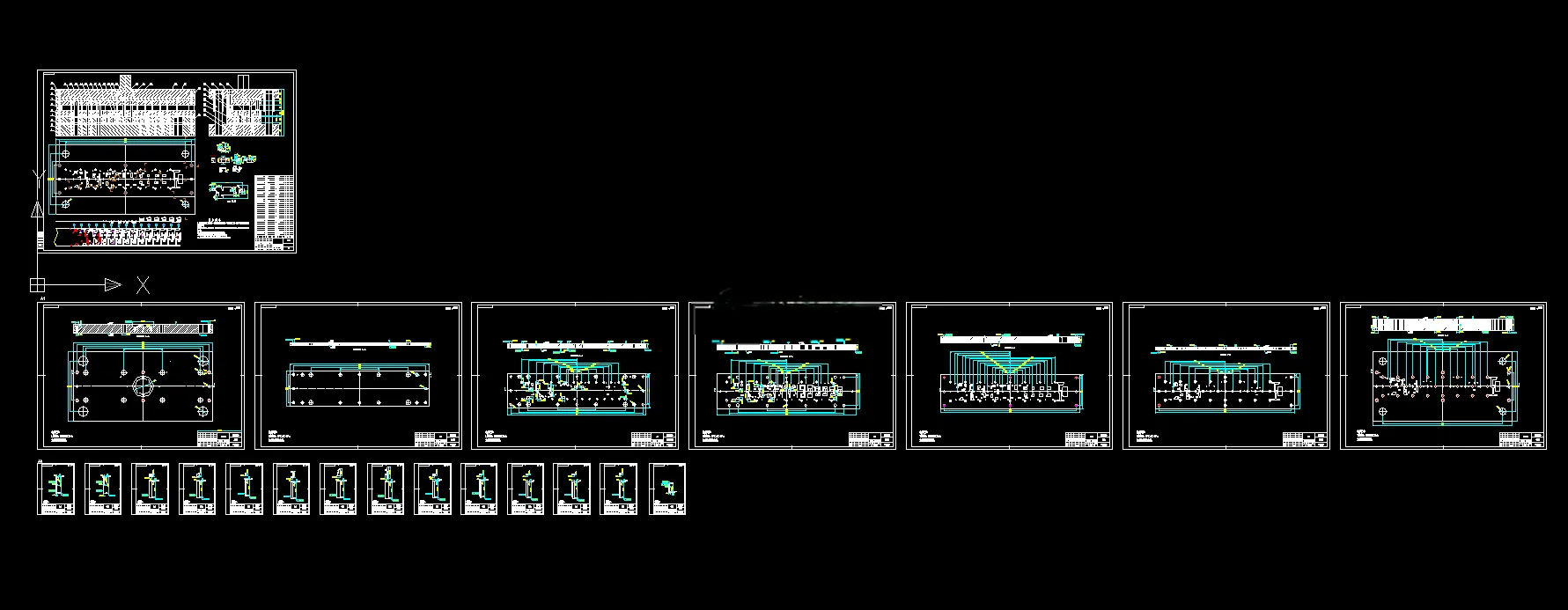

CAD版本图纸，共22张

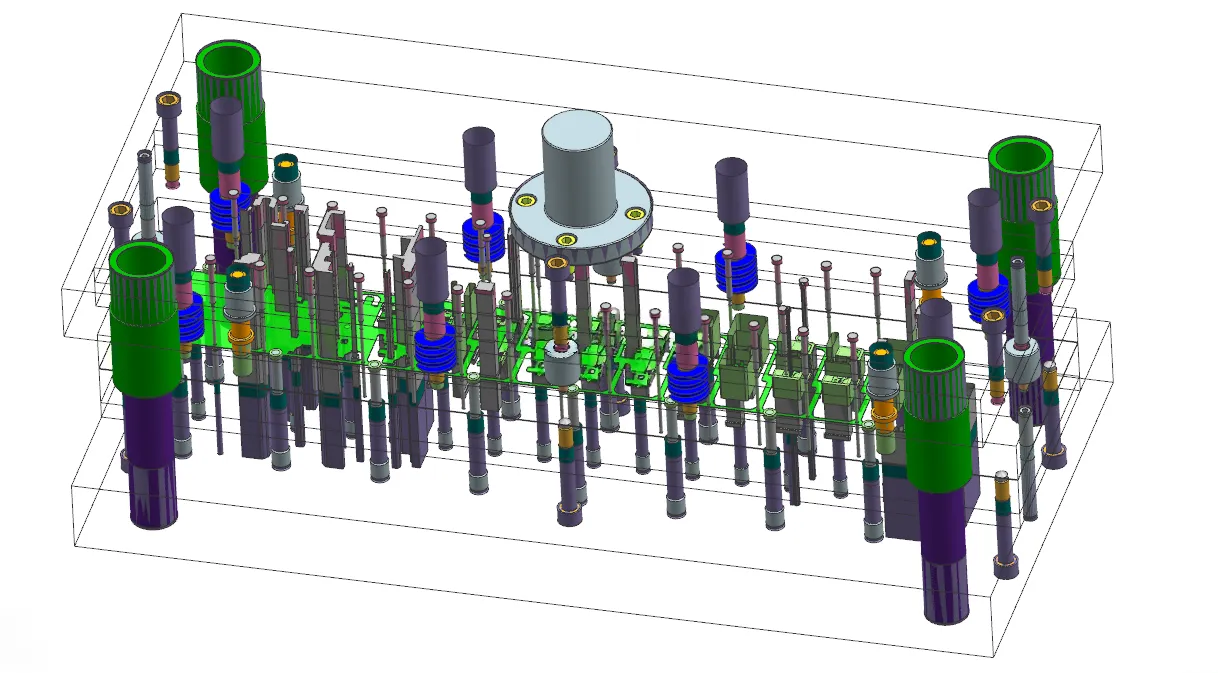

UG三维图一份

摘要

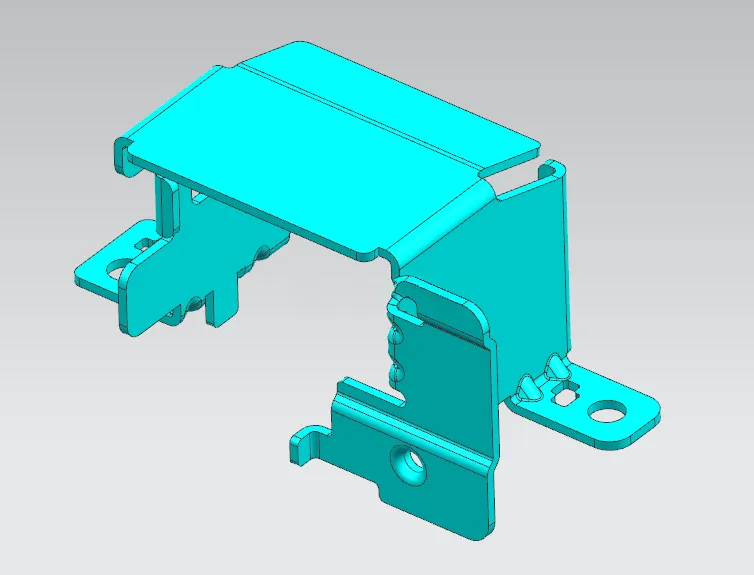

本文针对料厚0.8mm的SECC材质前支架开展多工位级进冲压模具设计。零件包含冲孔、多道弯曲、压筋、翻边、落料等成型工序，未注尺寸按IT14级，采用双侧载体单排排样，共设置15个加工工位。 模具选用四角导柱铸铁模架，采用自动送料，导料板实现宽度定位，侧刃+导正销完成送料精定位，配备弹性卸料机构。完成冲裁力、卸料力、推件力、弯曲力、压筋与翻边力计算，确定冲裁间隙，计算凸凹模、弯曲、翻边刃口尺寸，同时分析弯曲回弹，确定弯曲凸凹模间隙，计算冲压压力中心。 选用J2363开式可倾压力机，对公称压力、滑块行程、模柄孔、闭合高度完成校核。完成凸模、凹模、卸料板、固定板、垫板等主要零部件结构设计，确定模具零部件材料，绘制模具装配与三维模型，并说明模具装配流程与检测要求。该级进模可实现前支架大批量自动化冲压生产，为同类多弯曲钣金件级进模设计提供参考。
