作品包括：

Word设计说明书1份

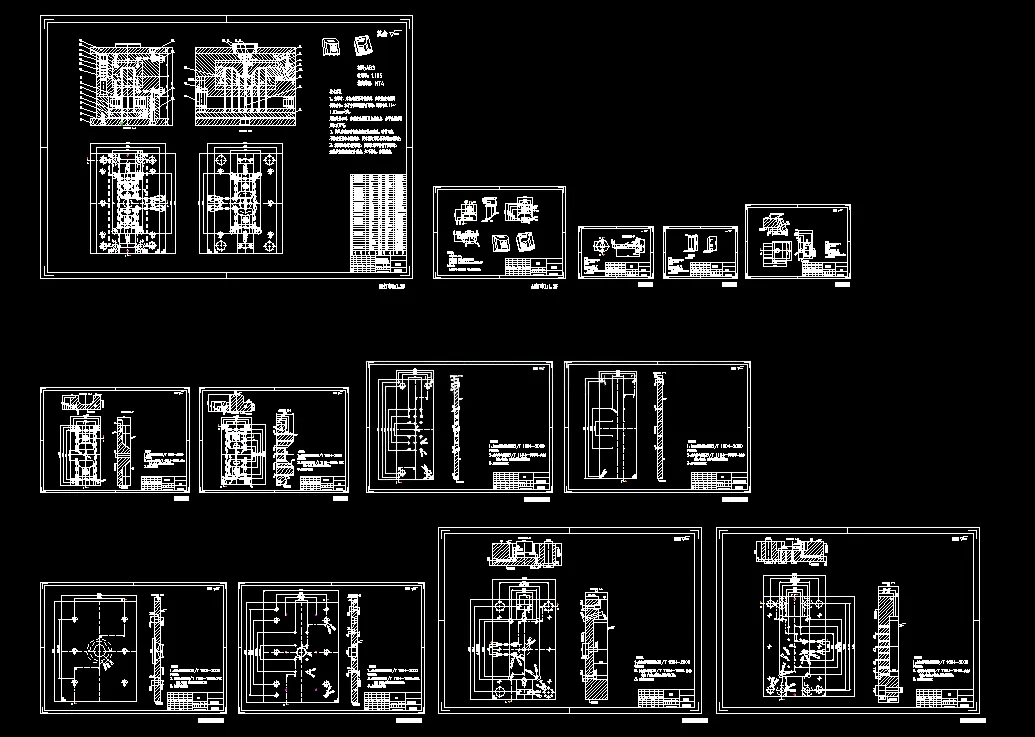

CAD版本图纸，共13张

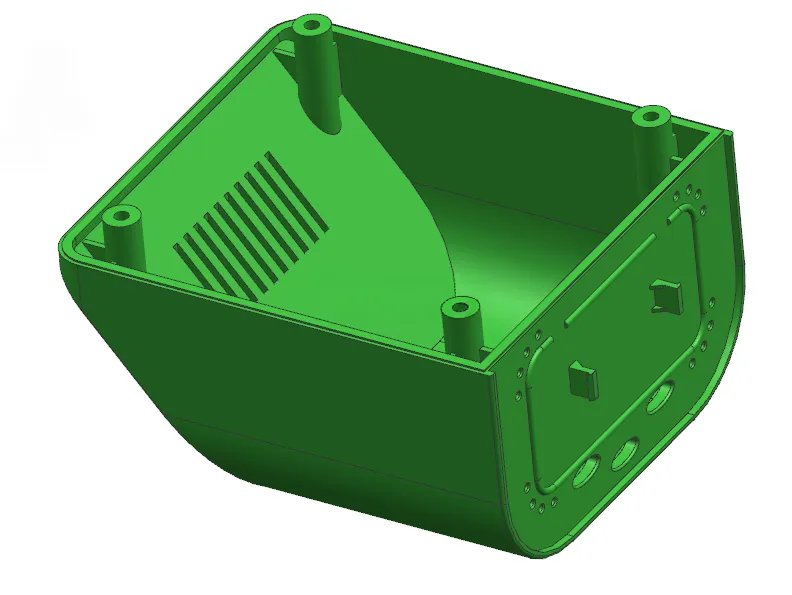

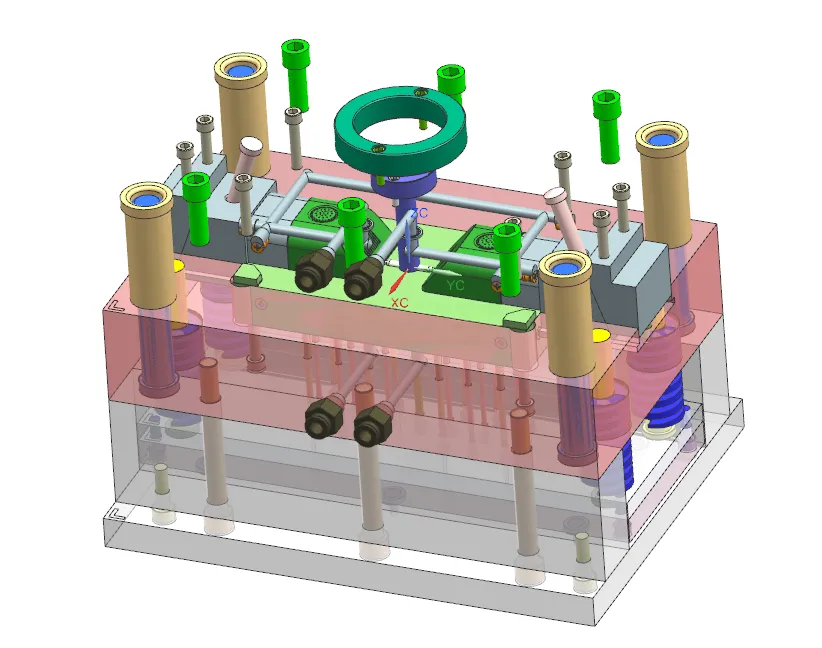

UG三维图一份

摘要

本文完成散热防尘板注塑模具设计，塑件采用ABS材料，外形尺寸60.30mm×68.84mm×39.89mm，平均壁厚1.47mm，单件质量19.61g，精度MT4级，设置0.51°脱模斜度。模具采用**一模两腔**布局，分型面选在塑件下表面最大轮廓处；浇注系统设计锥形主流道、圆形分流道，侧浇口进料，配置Z型冷料穴，依靠分型面实现排气。 成型零件采用镶嵌式型腔、型芯，按照ABS收缩率完成型腔与型芯成型尺寸计算；冷却系统采用环绕式水冷回路，水道直径8mm，并完成冷却时间核算；塑件存在侧向倒扣，设计液压驱动滑块抽芯机构，计算抽芯距10mm与抽芯力；脱模机构采用推杆、推管组合均衡顶出，弹簧复位杆实现复位，配备4根导柱导套完成合模导向。选用CI型标准模架，配套海天HTF80XA卧式注塑机，对注射容量、锁模力、注射压力、开模行程、模具安装尺寸逐项校核，全部满足生产条件。 借助UG10.0完成塑件与模具三维建模，输出二维装配及零件图纸，大量使用标准件，简化模具加工装配。整套模具结构合理，可实现散热防尘板批量注塑生产，本次设计掌握注塑模具全套设计计算流程，提升三维软件实操能力。
