作品包括：

Word设计说明书1份

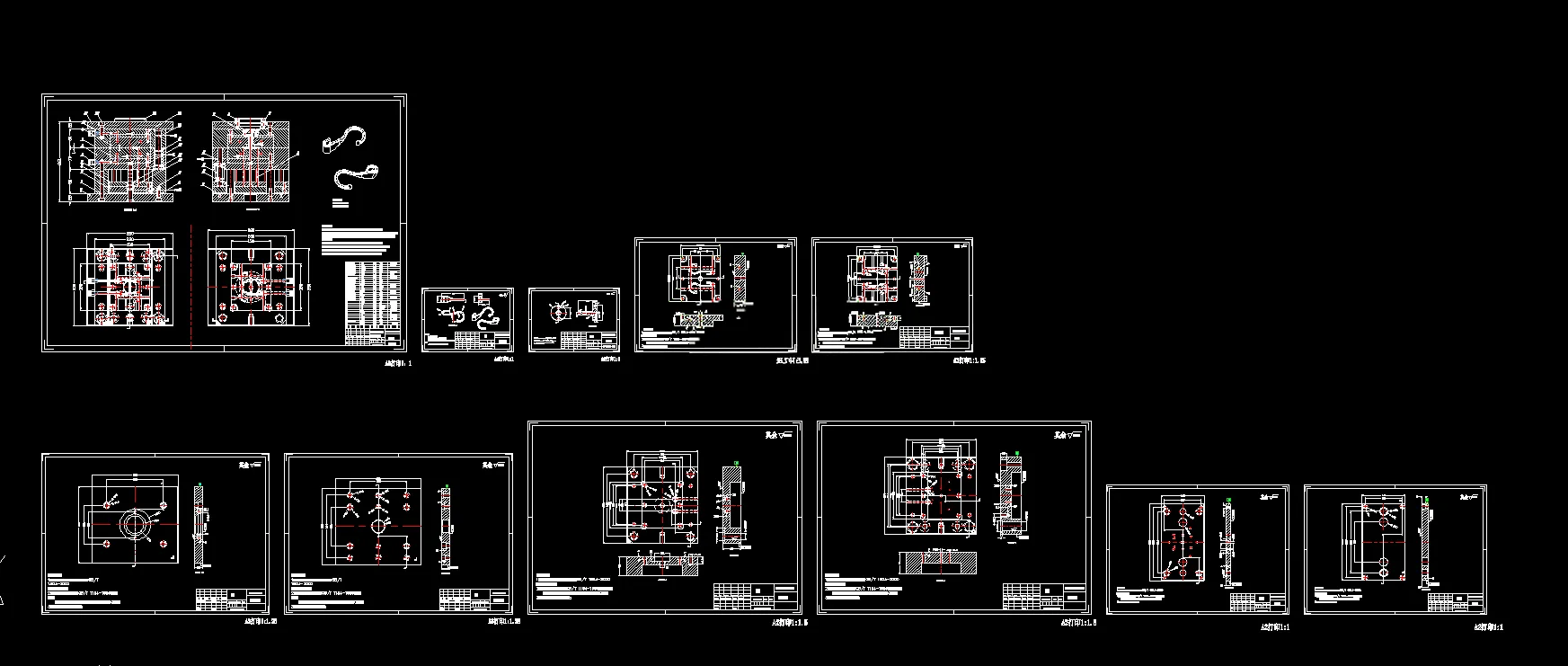

CAD版本图纸，共11张

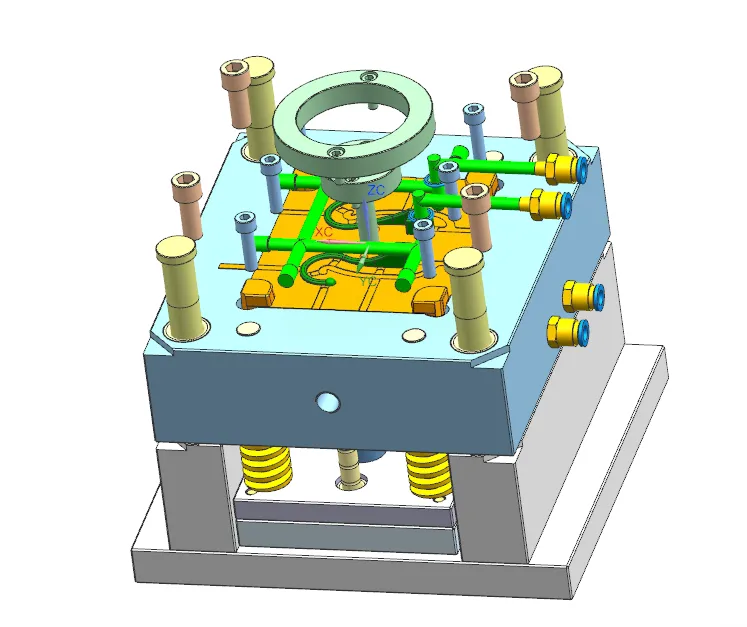

UG三维图一份

摘要

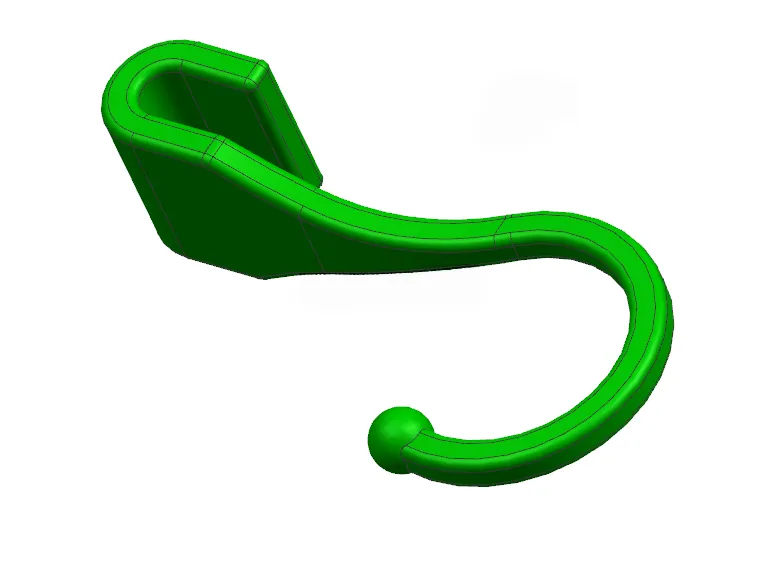

本文完成S型小挂钩环注塑模具设计，塑件选用PE材料，外形尺寸73.08mm×37.42mm×20.30mm，壁厚3.10mm，重点尺寸MT4、其余MT5精度，单件质量4.81g。模具采用**一模两腔**两板模布局，分型面设在塑件最大轮廓底面；浇注系统设计锥形主流道、圆形分流道，采用侧浇口进料，配置Z型冷料穴与拉料杆，依靠分型面及推杆间隙实现自然排气。 成型零件采用镶嵌式型腔、型芯，按照PE收缩率完成型腔与型芯成型尺寸计算；冷却系统采用矩形环绕式水冷回路；脱模机构选用5根Φ2mm推杆均匀顶出，完成脱模力计算与推杆强度校核。选用国标CI型标准模架，配套HTF80X1A卧式注塑机，依次校核注射容量、锁模力、注射压力、模具安装尺寸、开模与推出行程，各项参数均满足生产条件。 借助UG完成塑件与模具三维建模，输出CAD二维装配及零件图纸，大量选用标准件，降低模具加工装配难度。整套模具结构合理，可实现S型小挂钩环大批量注塑生产，本次设计掌握注塑模具全套工艺计算与结构设计流程，提升三维建模与工程绘图实操能力。
