作品包括：

Word设计说明书1份

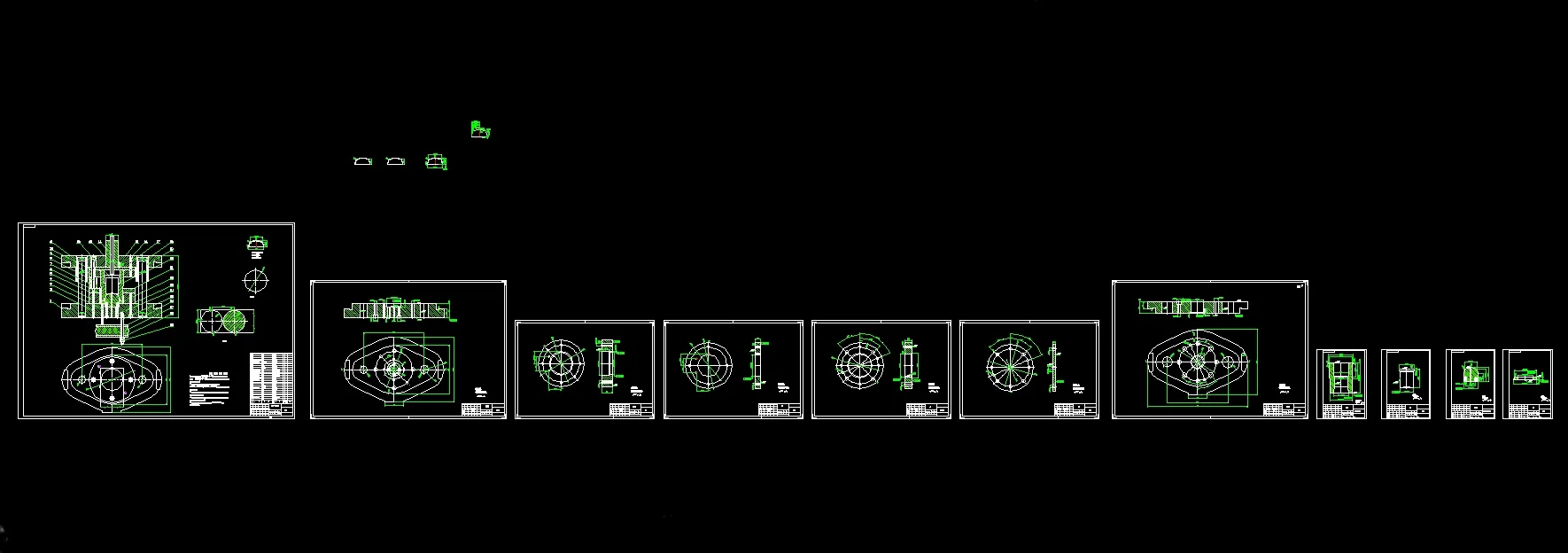

CAD版本图纸，共11张

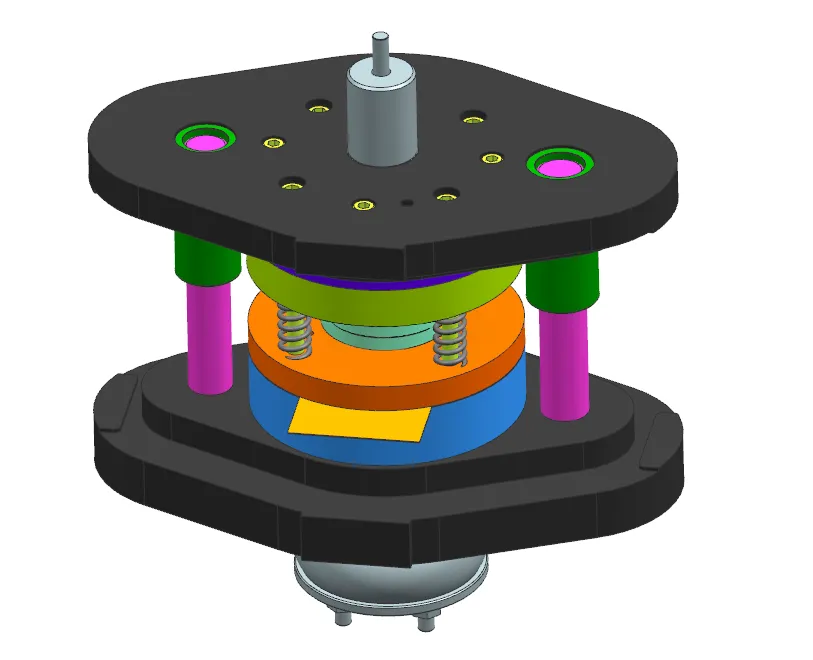

UG三维图一份

摘要

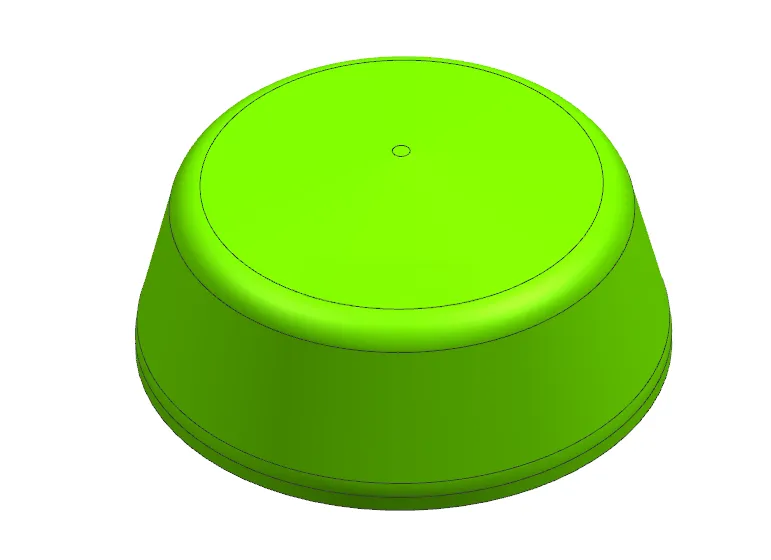

本文完成金属盖落料拉深冲孔复合冲压模具设计，零件材料为08AL，料厚0.8mm，属于圆形拉深件，包含落料、拉深、冲孔、修边工序。经工艺计算确定修边余量，采用面积相等法算出毛坯直径φ94.5mm，校核拉深系数与相对高度，判定可一次拉深成型；对比单工序模、级进模，选定复合模方案，采用有废料排样，确定搭边、送料步距、条料宽度，材料利用率75.75%。 完成落料冲孔力、拉深力、压边力、卸料推件力整套工艺计算，总冲压力166.4kN；零件对称，压力中心位于圆心；选定JC2335开式压力机；确定冲裁与拉深间隙，按配合法完成凸凹模刃口、拉深凸凹模尺寸及制造公差计算。完成凹模、凸模、凸凹模、固定板、垫板等主要工作零件设计，选用T8A、Cr12MoV等模具钢材；设计弹性卸料机构、刚性推件机构、压边圈，采用挡料销+导料销定位，完成模柄、紧固件选型，对压力机压力、滑块行程、模柄孔、闭合高度逐项校核，均满足使用条件。 明确模具装配步骤与检测项目，借助CAD、UG完成二维图纸与三维模型绘制。整套复合模可在一次行程内完成落料、拉深、冲孔，生产效率高，满足金属盖大批量生产，本次设计掌握拉深类复合模完整工艺计算与零部件设计流程。
