作品包括：

Word设计说明书1份

开题报告一份

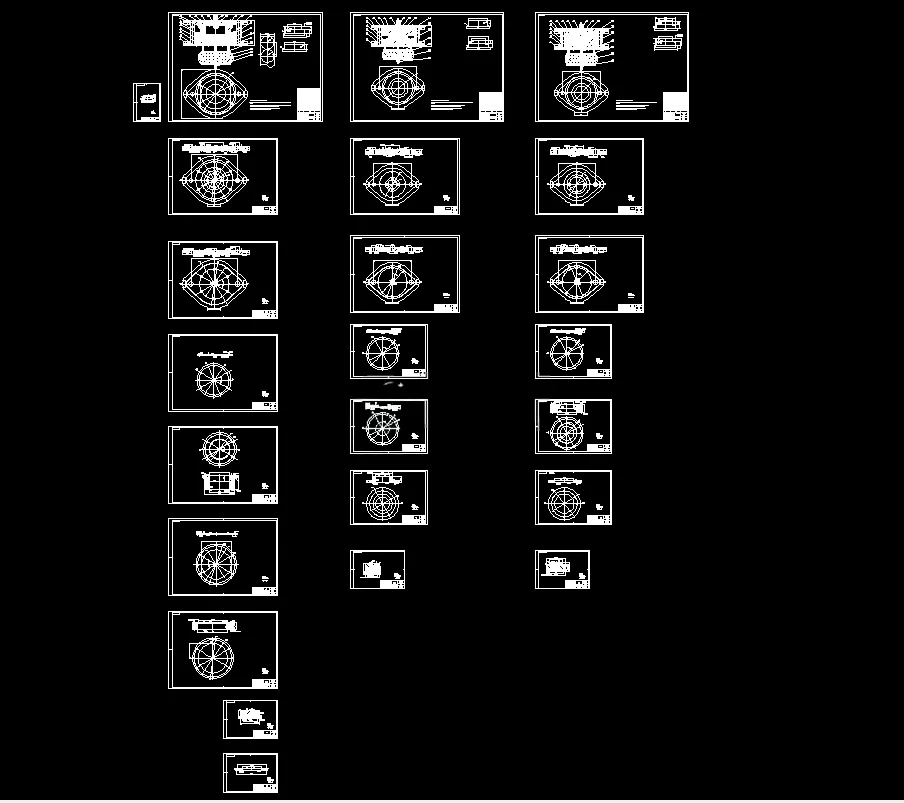

CAD版本图纸，共23张

UG三维图一份

摘要

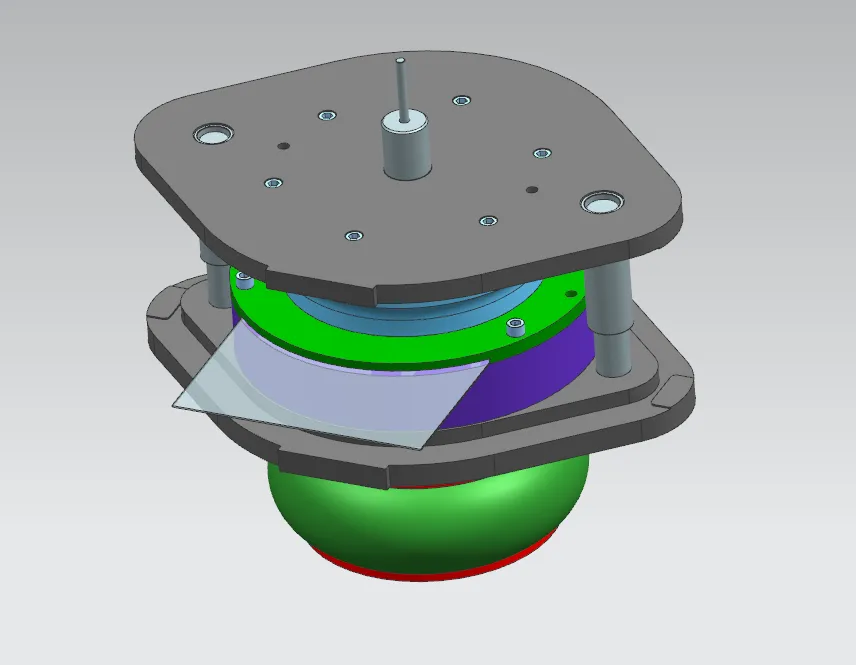

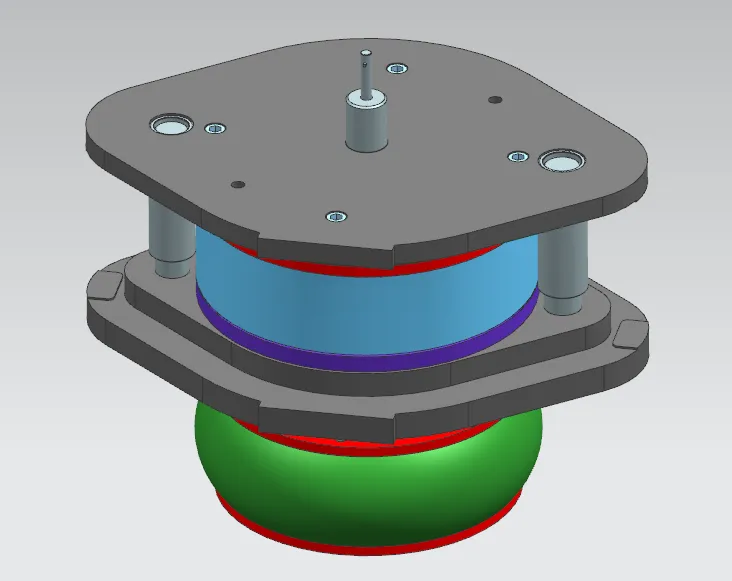

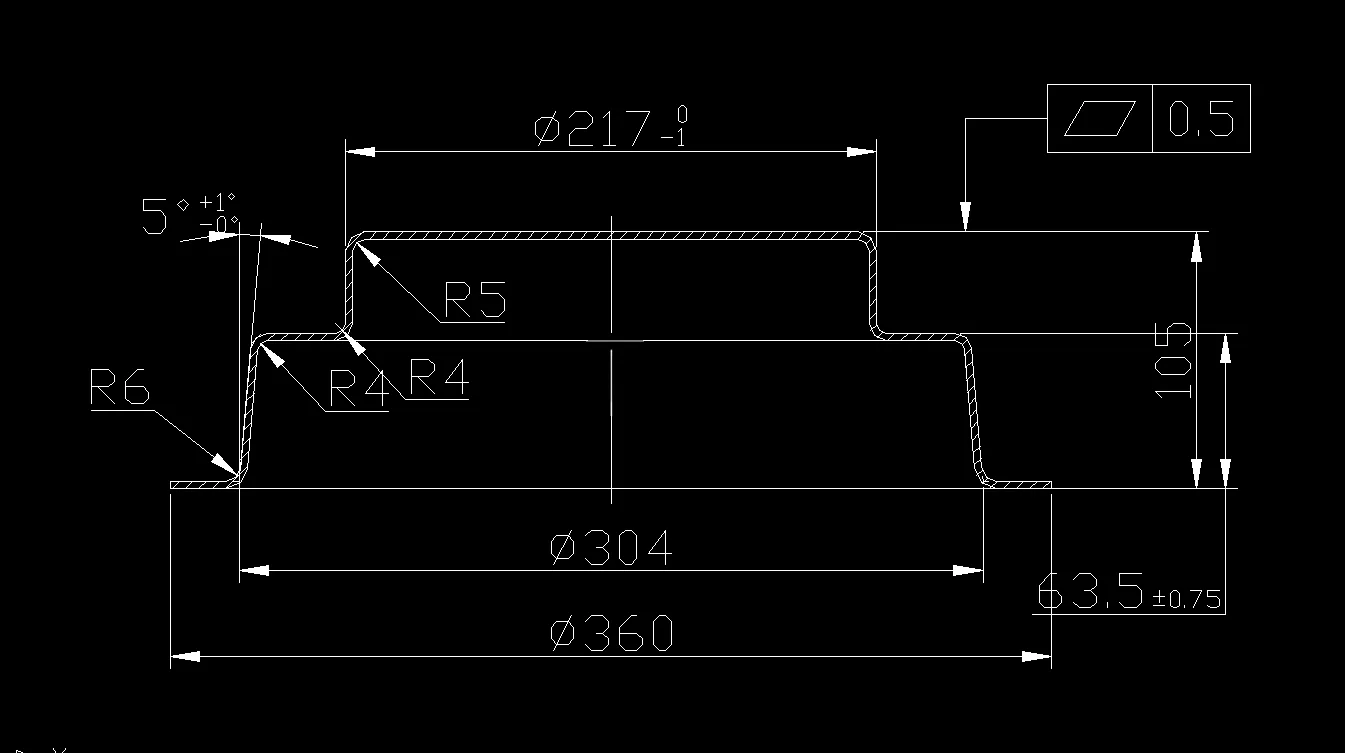

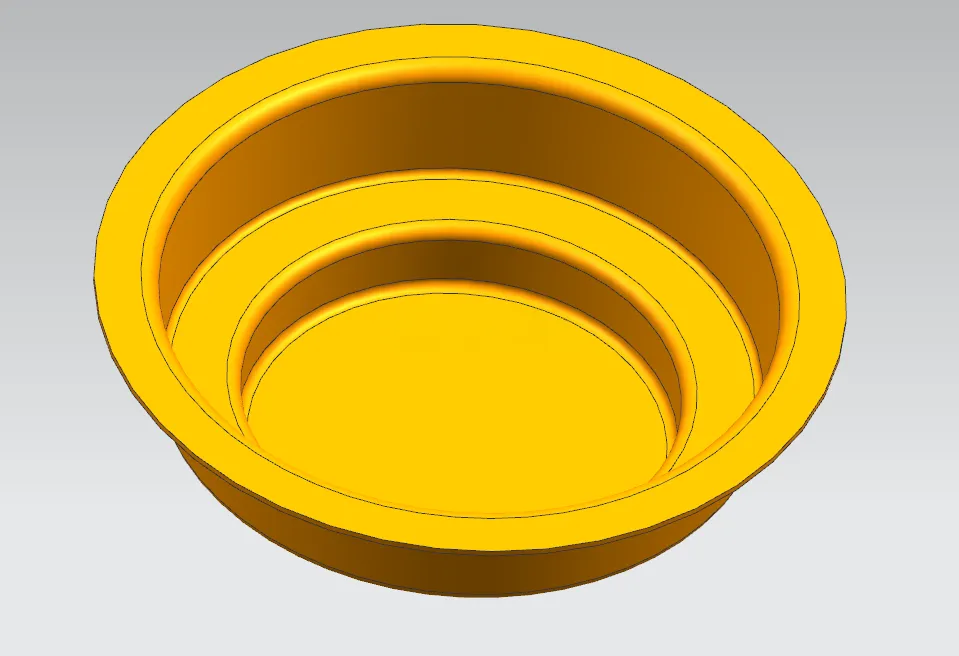

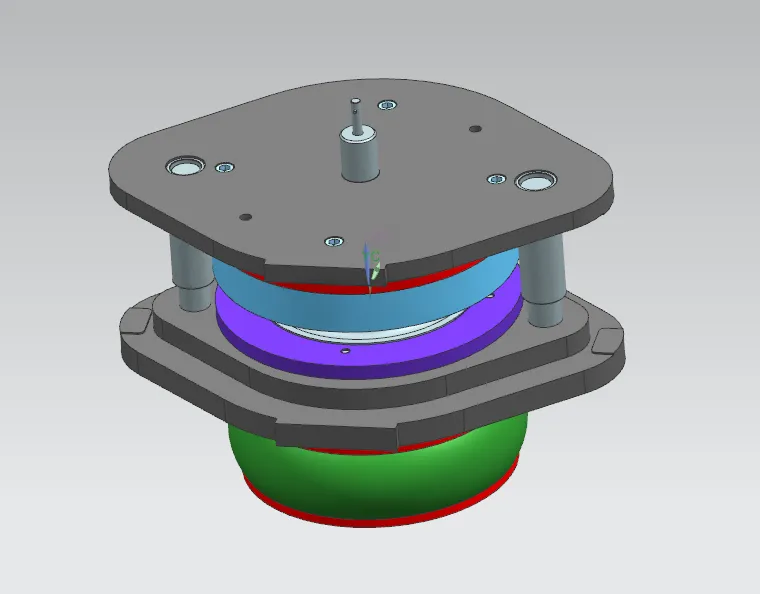

本文完成甲钢圈拉深冲压模具整套设计，零件材料选用10钢，料厚3mm，属于带凸缘阶梯拉深件。经过工艺分析，算出修边余量、毛坯直径，校核拉深系数，确定零件需要落料第一次拉深、第二次拉深、整形三道工序，选用三套单工序模具组合的工艺方案。 落料拉深复合模采用有废料排样，完成搭边、步距、条料宽度计算，材料利用率77.44%；对凸凹模刃口尺寸、落料力、拉深力、压边力开展工艺计算，选用J31250压力机，圆形零件以几何中心作为压力中心，完成设备闭合高度、锁模力、安装尺寸校核。模具选用Cr12作为成型零件材料，采用中间导柱模架，刚性卸料、挡料销定位，设计凸凹模、凹模、凸模、垫板、模柄与标准紧固件。 依次完成第二次拉深模、整形模的工艺力、刃口尺寸计算与设备校核；二次拉深采用橡胶压边圈兼做顶件结构，以内形定位；整形模设置打杆推件顶出机构，均选用中间导柱圆形模架。利用CAD绘制二维装配与零件图，UG建立三维模型并开展运动仿真，提前排查模具缺陷。整套模具分工明确，可实现甲钢圈批量冲压生产，本次设计掌握拉深类冲压件整套工艺计算与多套冲压模具的设计流程。
