作品包括：

Word设计说明书1份

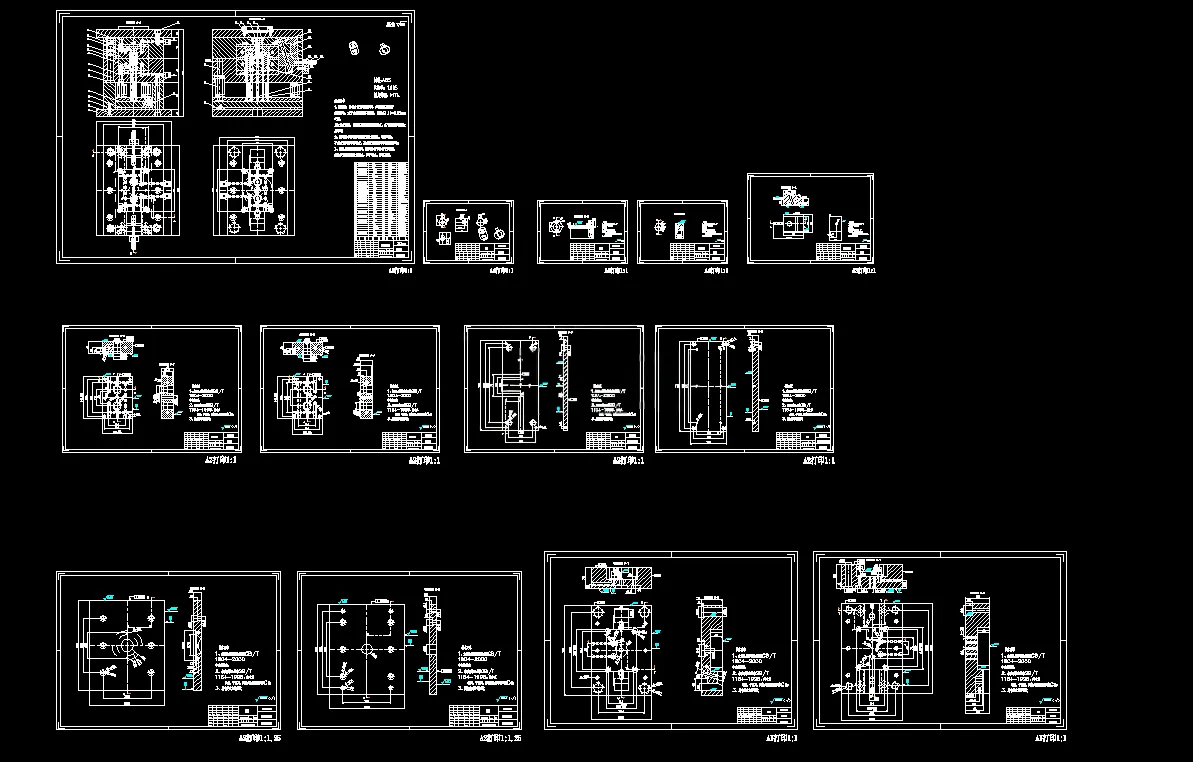

CAD版本图纸，共13张

UG三维图一份

摘要

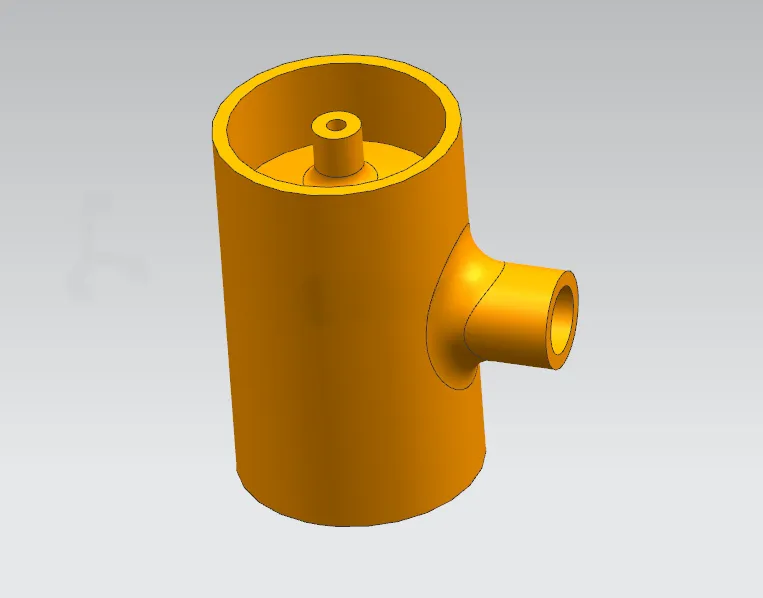

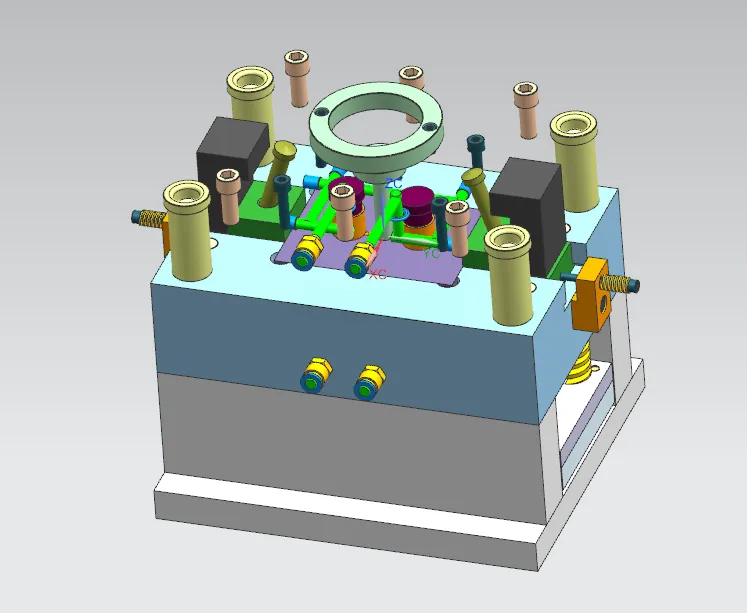

本次完成三通管塑件注塑模具设计，塑件选用PP材料，密度0.92g/cm，收缩率1.6%，单件质量5.12g，关键尺寸精度MT4，非关键部位MT5，对外观质量要求较高。模具采用**一模两腔旋转平衡布局**，单分型面结构，选用侧浇口浇注系统，搭配Z型拉料杆与冷料穴，依靠分型面及推杆间隙实现排气。 针对管件侧向孔位，设计**斜导柱侧向抽芯机构**，完成抽芯力、斜导柱尺寸与滑块限位结构计算；推出机构采用4根φ4mm圆推杆，完成脱模力与推杆强度校核；采用环绕式水冷冷却回路，水道直径8mm，实现塑件均匀冷却。成型零件采用镶嵌式型腔、型芯，完成型腔与型芯工作尺寸计算。 选用CI2030标准模架，搭配SZ100/80卧式注塑机，依次完成注射量、注射压力、锁模力、模具安装尺寸、移模行程校核，各项参数均满足生产条件。整套模具结构方案合理，可实现三通管塑件稳定批量注塑生产。
