M3434-300MW机组火力发电厂锅炉水处理设计 下载积分：50　资料编号： M3434

作品包括:

Word版设计说明书1份

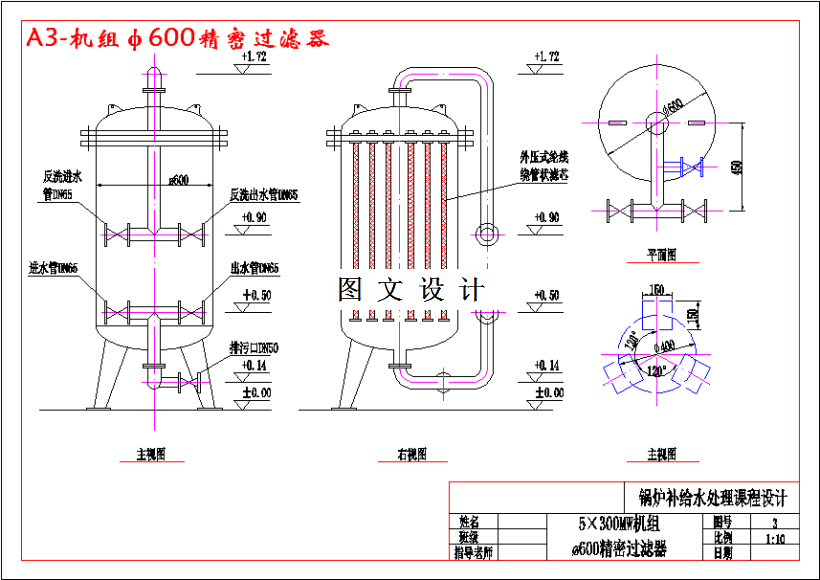

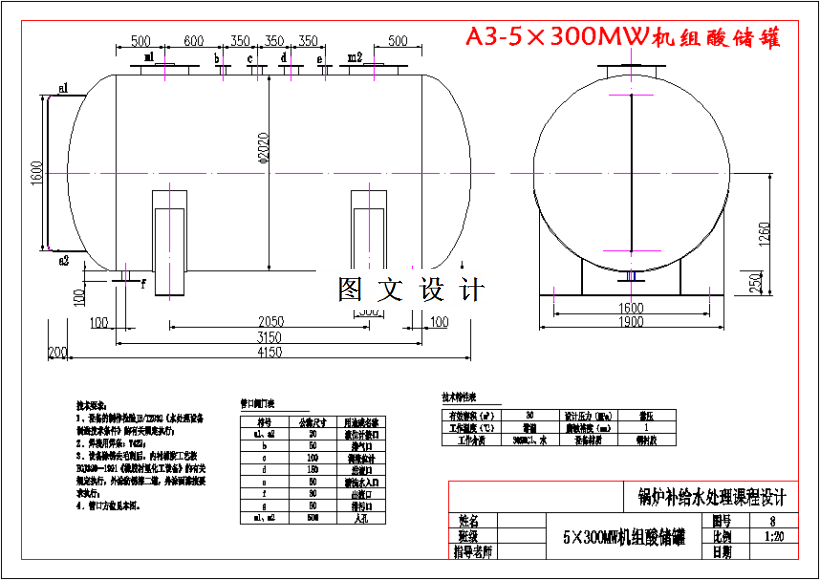

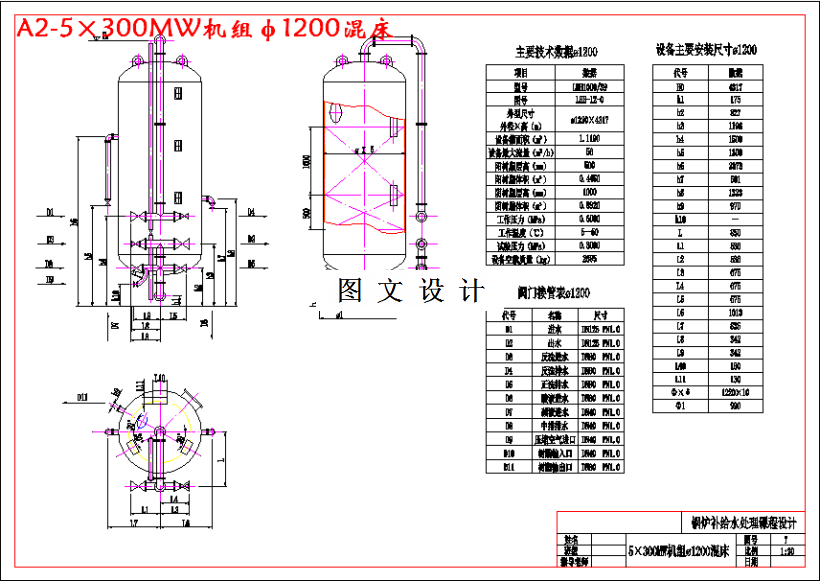

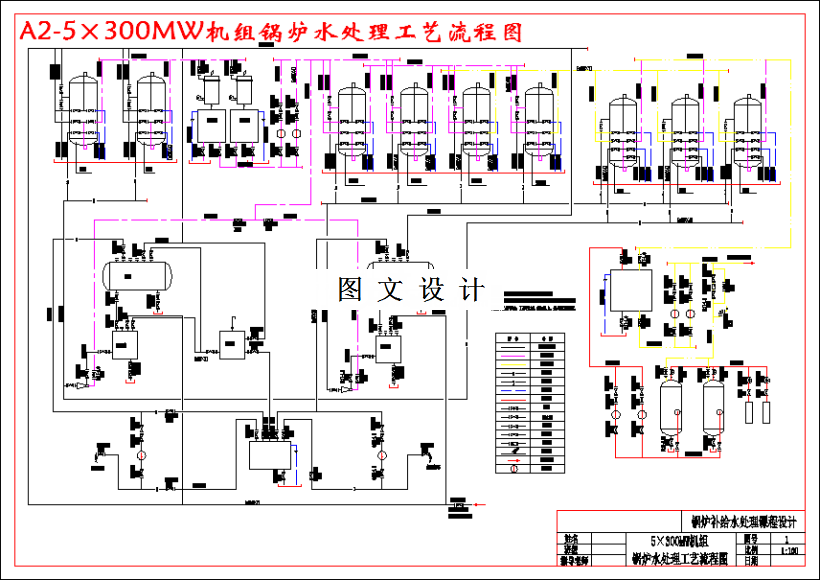

CAD版本图纸，共7张

摘要

此次水处理课程设计根据机组要求对其水处理系统进行设计计算，基本能够达到改善锅炉补给水水质，使锅炉的水汽品质控制在合格指标以内，以满足锅炉补给水的要求，从而减缓锅炉炉内的结垢和腐蚀，延长化学清洗周期。目的在于进一步巩固和加深我们的理论知识，并结合实践，学以致用。通过对火力发电厂锅炉补给水处理课程设计，使我们了解火力发电厂锅炉补给水处理的流程设备及管道的流向。补给水处理工艺流程是根据原水为中山电力公司水样、出水水质要求和机组容量的大小等因素综合确定的。 (1)原水水质悬浮物含量（实际含量126.00mg/L）大于50mg/L。因此需要采用澄清池，过滤系统应用单层（石英砂）无阀滤池，采用接触混凝过滤方式，在反洗过程中，可以自动进行，无阀滤池的滤后水位位于滤池上部，便于操作人员观察，若水质不合格，能及时发现，及时处理，确保出水水质达标，其截污能力大，运行周期长，运行中水头损失增长较慢，实践中应用效果良好。 (2)原水碳酸盐硬度为1.74mmol/L<3mmol/L因此无需采用弱酸阴离子交换器。 （3）根据计算原水中强酸阴离子浓度为1.22mmol/L<2mmol/L，可以不设置弱碱阴离子交换器，但考虑水中有机物的含量，为保证水质应设置弱碱阴离子交换器。 (4)除盐系统先采用弱碱—强碱复床＋阳床一级除盐＋混床交换系统，出水水质好能达到锅炉运行的要求。考虑经过无阀滤池混凝后，带入多余的强酸阴离子，强碱阴床不太符合水质要求，所以改用复床。
