M3435-1×600MW机组火电厂水处理工艺设计 下载积分：50　资料编号： M3435

作品包括:

Word版设计说明书1份

CAD版本图纸，共5张

摘要

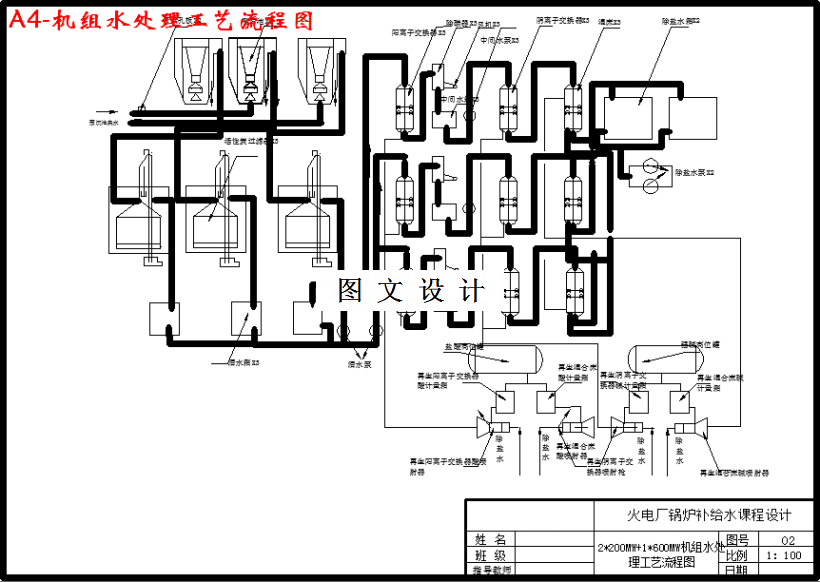

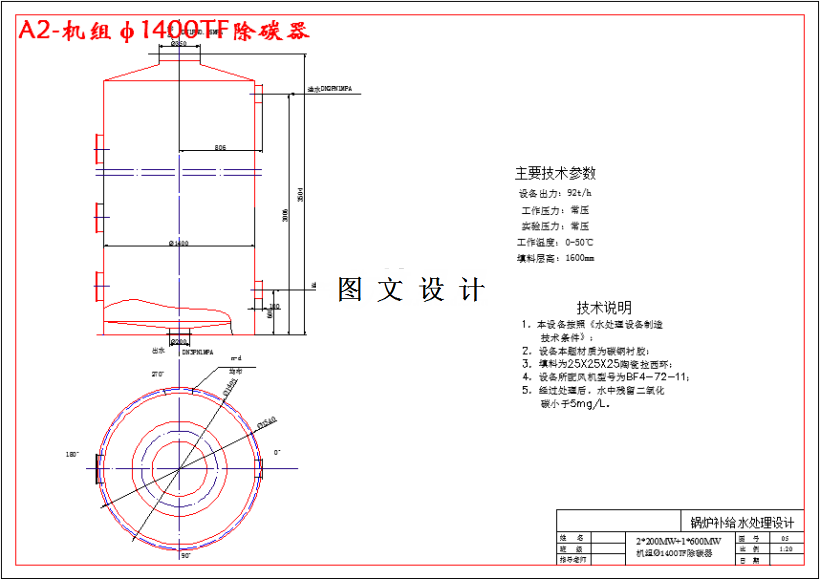

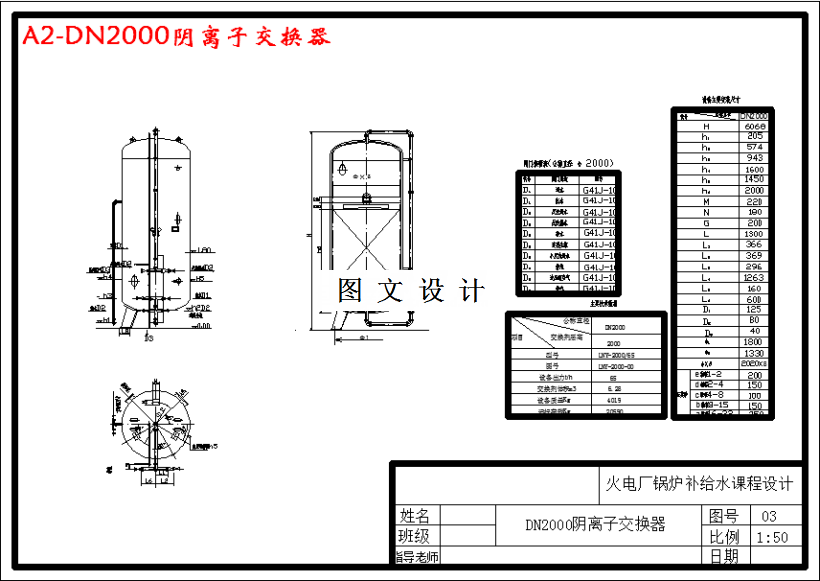

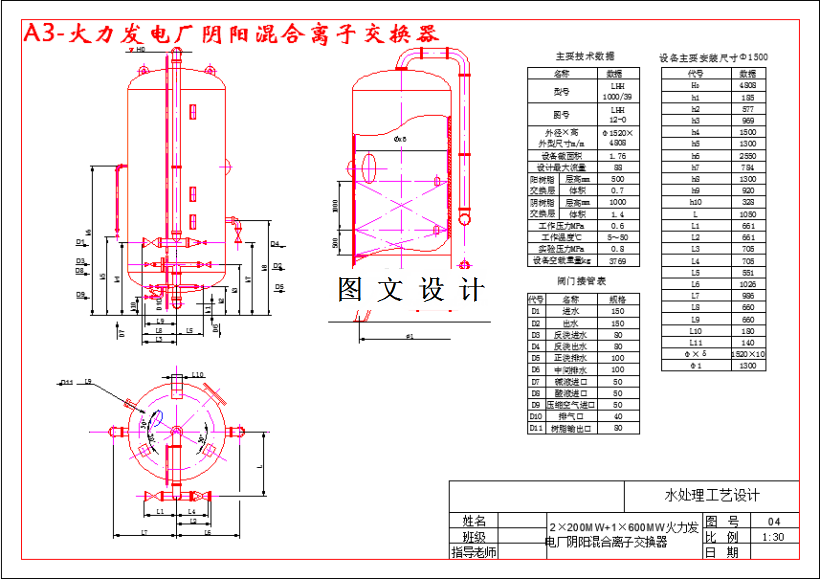

2×200MW+1×600MW机组火力发电厂锅炉补给水处理工艺设计（夏季水质），本设计根据《2×200MW+1×600MW火力发电厂锅炉补给水处理设计》的要求，结合《热力发电厂水处理》和《AutoCAD2000应用教程》等相关资料，根据水源、水质资料、电厂规模及水汽系统的水质指标等资料，通过计算选择恰当的水处理方案和主要设备，再运用CAD绘制设计出相应的主要单体设备图及工艺流程图、总体布局平面图。补给水处理工艺流程的选择是根据建厂的原始资料，如原水的水质和机组对水质和水量的要求等进行的，选择的方案能使处理后的水源水达到机组对水质的要求。从系统运行的可靠性和设备投资的经济性角度出发，补给水处理的整个过程包括预处理和后阶段处理两部分。因原水为湘江水夏季水质，水中含盐量小于300mg/L，因此不需要采用预脱盐系统，可直接采用一级除盐系统+混床系统的除盐系统。悬浮物含量很小，微浊，所以预处理阶段可不采用澄清池设备；硬度小于3mmol/L，所以后阶段处理采用强酸阳床而不用弱酸-强酸复床；强阴离子含量小于2mmol/L，所以采用强碱阴床而不用弱阴-强阴复床；全碱度为1.23mmol/L>0.5mmol/L，所以采用除碳器；由于对出水水质的要求较高，所以需设混床的离子交换系统。
