M4472-轻型载货汽车变速器机构设计[含Catia三维图] 下载积分：100　资料编号： M4472

作品包括:

Word版设计说明书1份

开题报告一份

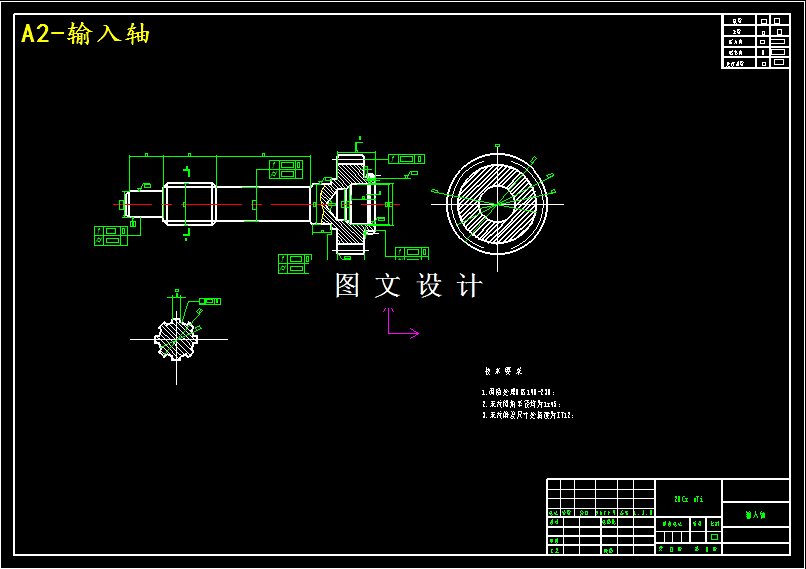

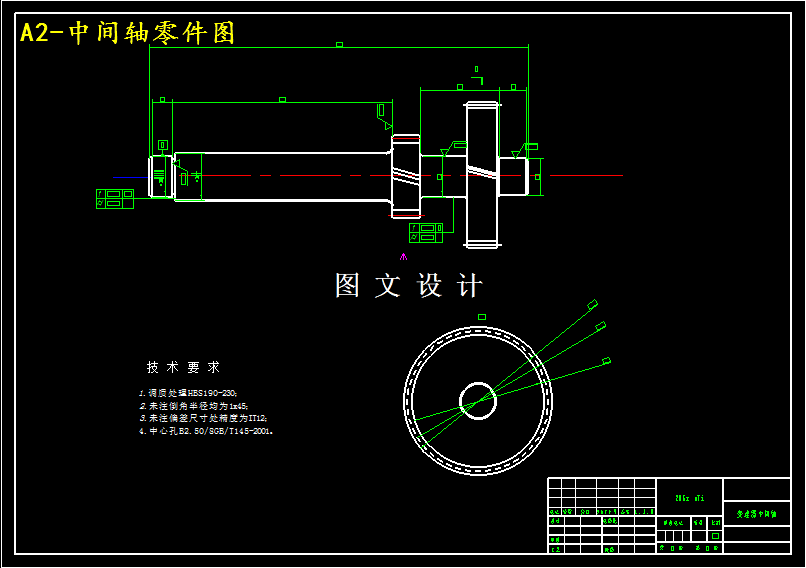

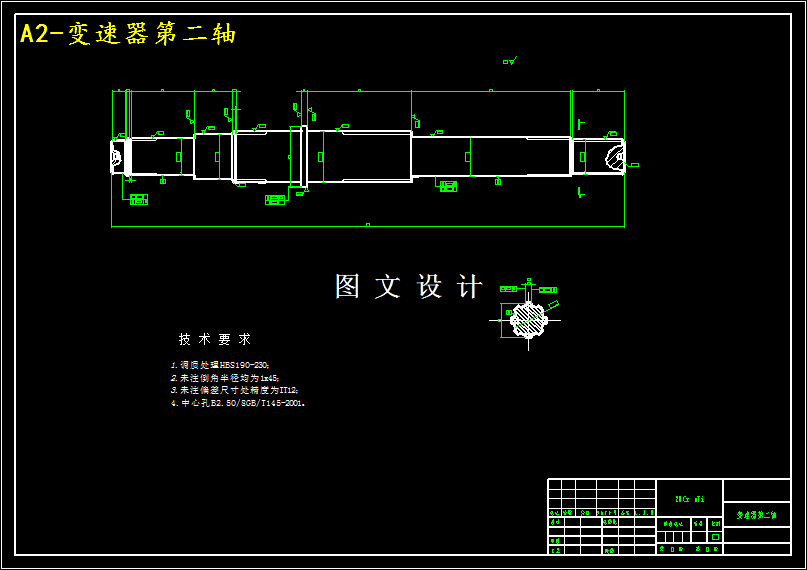

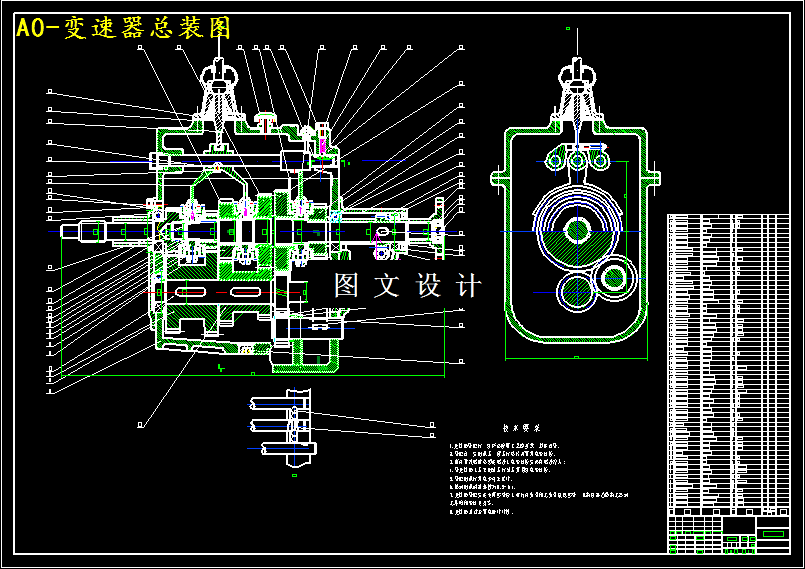

CAD版本图纸，共5张

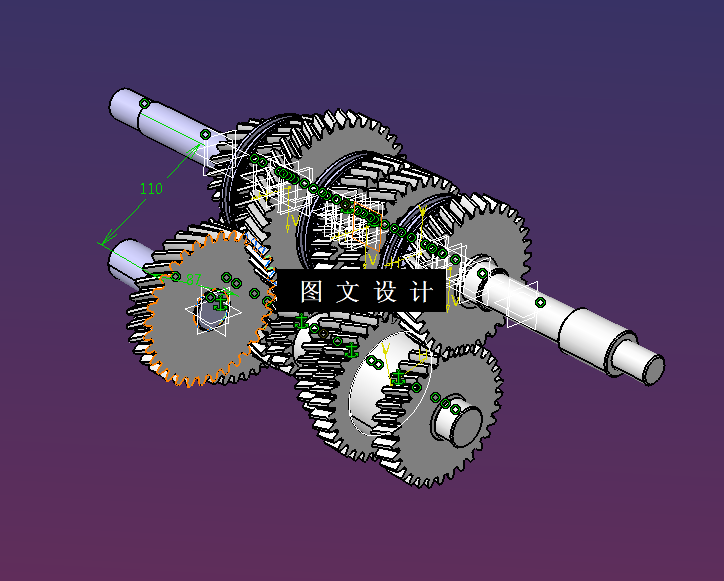

Catia三维图一套

摘要

本次设计的题目是轻型载货汽车变速器机构设计与仿真，采用车型为长城风骏皮卡。变速器由变速器传动机构和操纵机构组成，其基本功用是改变传动比，扩大驱动轮转矩和转速的变化范围，以适应经常变化的行驶条件，同时使发动机在有利的工况下工作;在发动机曲轴旋转方向不变的前提下使汽车能倒退行驶；利用空挡中断动力传递，以使发动机能够起动 、怠速，并便于变速器换挡或进行动力输出。采用中间轴式变速器，该变速器具有两个突出的优点：一是其直接档的传动效率高，磨损及噪声也最小；二是在齿轮中心距较小的情况下仍然可以获得较大的一档传动比。这台变速器具有五个前进档（包括一个超速档五档）和一个倒档，并通过锁环式同步器来实现换档。本设计论述了变速器的总体结构，在设计中完成了各挡齿轮和轴的计算和校核及CATIA绘图等工作。
