作品包括:

Word设计说明书1份

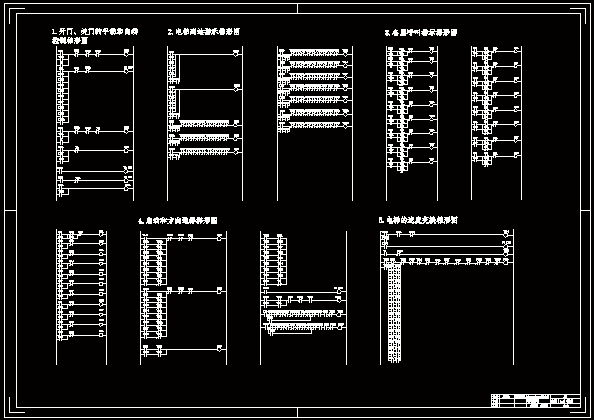

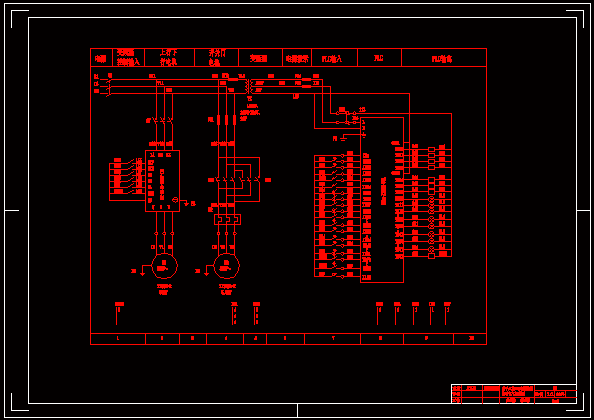

CAD版本图纸，共2张

摘要

基于三菱PLC十层电梯控制设计电梯是机械电器紧密结合的大型机电产品．主要由机房、井道、轿厢、门系统和电气控制系统组成。电梯已不仅是一种生产环节中的重要设备，更是一种工作和生活中的必需设备，完全可以预想到，随着社会的发展，电梯产品在人们物质文化生活中的地位将和汽车一样，成为重要的运输设备之一。 本次设计主要将可编程序控制器（PLC）和计算机应用到电梯的控制系统中去，以十层电梯为例来完成单台电梯PLC控制系统的总体设计方案、组成及模块化程序设计。选用三菱FX2N可编程控制器，利用220V交流电源供压。在进行PLC的I/O接口分配、组合排列和代号后，确定机内各种软继电器、数据区、通道代号，常用指令的编制规则和代号等。选用交流双速电机实现电梯拖动，采用楼层传感器实现楼层间翻转；显示驱动电路采用LED发光二极管构成显示屏的屏体。重点研究PLC的安全控制电路、楼层控制电路，开关门电路的设计，以及启动开关门程序、上行下行程序、楼层控制程序、自动定向程序的编写。PLC电梯控制系统只需要稍加改进即可应用于更高性能要求的电梯中。这一切都表明该系列PLC不仅可以满足电梯对高可靠性的实际需求，而且在控制水平和性能完全可以替代进口的同类产品，并将突破电梯领域应用到更为广泛的行业，未来前景将更为广阔。
