作品包括:

Word版说明书1份，共47页，约15000字

任务书一份

外文翻译一份

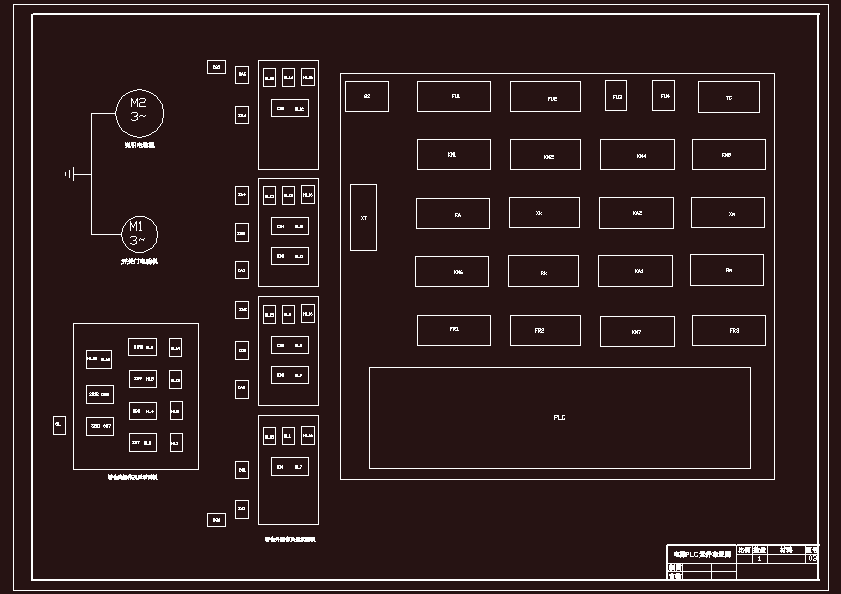

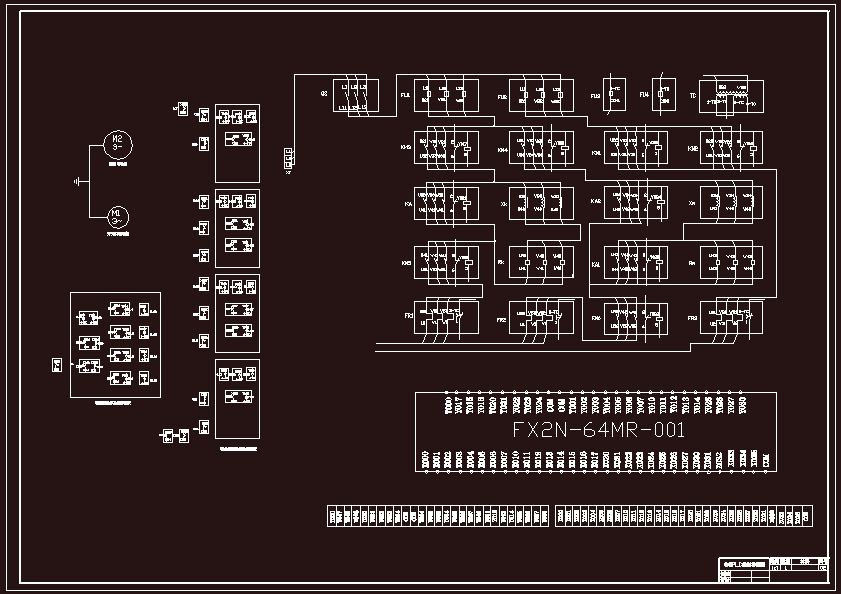

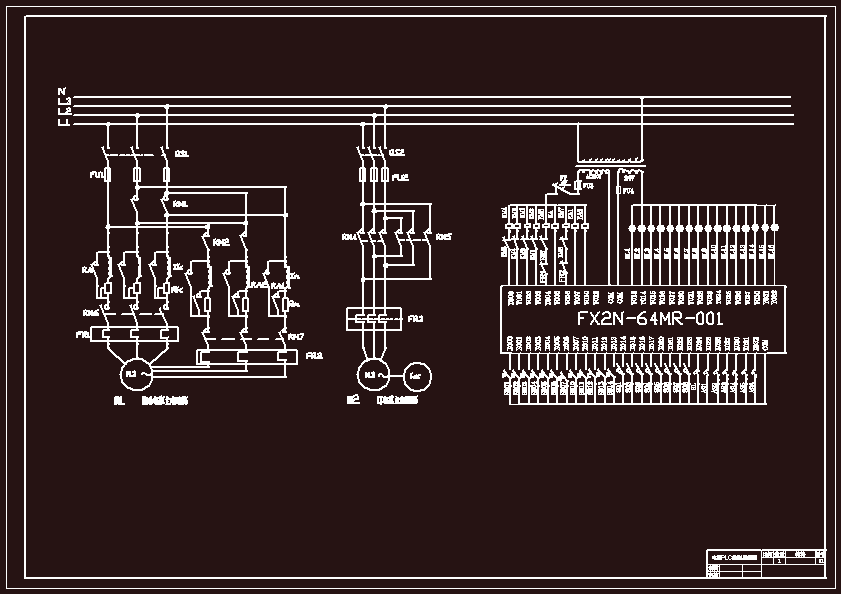

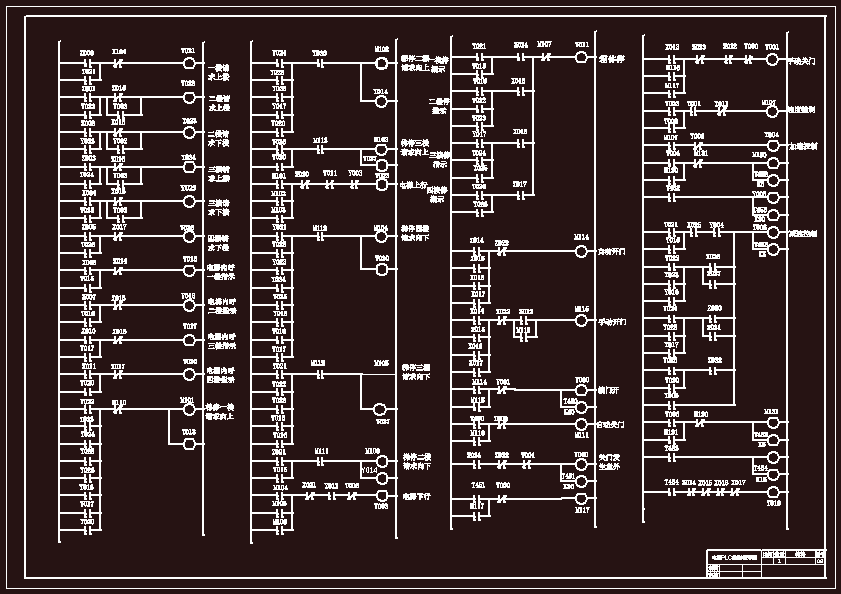

CAD版本图纸，共4张

摘要

电梯是一种垂直运输设备，它主要分为机械系统与控制系统两大部份组成，本课题设计是采用PLC进行程序控制，电梯的拖动系统则采用交流双速电动机。采用PLC控制技术，电梯控制屏内除了安全规范规定的必须继电器、接触器外，省掉了大量的继电器，在楼层高的电梯中尤为显著，大大降低了故障率，使电梯运行安全、可靠、快速、高效，并采用位置、速度闭环反馈系统，平层准确，速度适宜，有舒适感。这样，经PLC改造设计的电梯更经济，更稳定。

本课题的设计首先根据内容要求确定硬件配置，并确定I/O点数，如果I/O点数不够再对其进行扩展 。其次进行PLC造型，从经济实用的角度，不能盲目追求高的配置而浪费。最后进行软件的设计，编写程序并输入PLC进行调试，并论证结论是否符合。

关键词：电梯控制，PLC，控制系统，梯形图

目　录

前　言 1

第1章 电梯装置设计的分析 2

1.1 设计思路 2

1.2 电梯的基本结构 3

1.3 电梯控制系统的组成 4

1.3.1 电梯的电力拖动部分 4

1.3.2 电梯的电气控制部分 4

第2章 可编程控制器在电梯运用中的要求 5

2.1  PLC的定义 5

2.2 可编程控制器用于电梯控制的特点 5

2.3 可编程控制器在电梯运用中要求 5

第3章 电梯控制系统硬件设计 7

3.1  PLC电梯控制系统功能介绍 7

3.2  PLC控制系统的设计分析 8

3.3  PLC及电机的选择 9

3.4电梯模型的主体结构与控制柜 12

3.4.1 电梯层门 13

3.4.2 轿厢内控制屏 13

3.5 I/O接点的分配表 14

第4章 电梯的软件控制 18

4.1 主要程序设计流程图 18

4.2 主要程序的设计 21

第5章 安装与调试 30

结 论 31

谢 辞 32

参考文献 33

外文资料翻译 35
