作品包括:

Word设计说明书1份

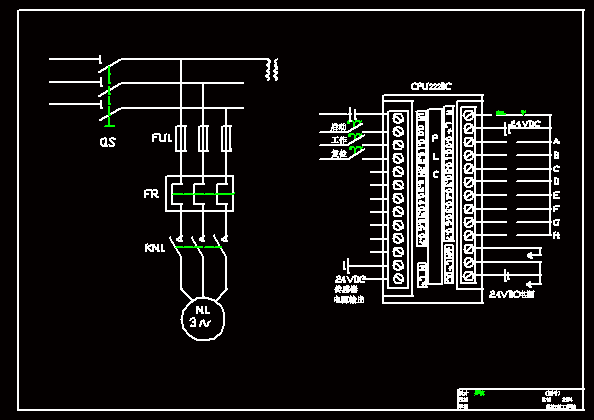

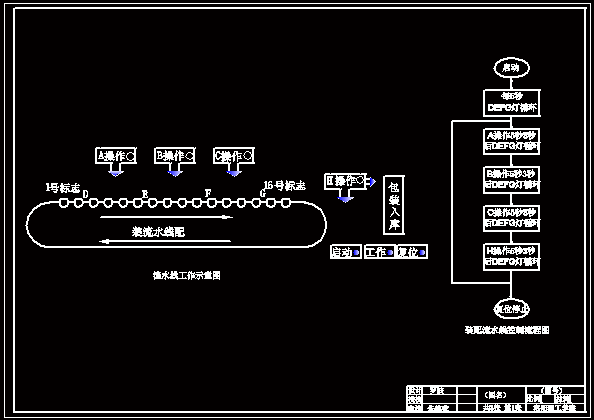

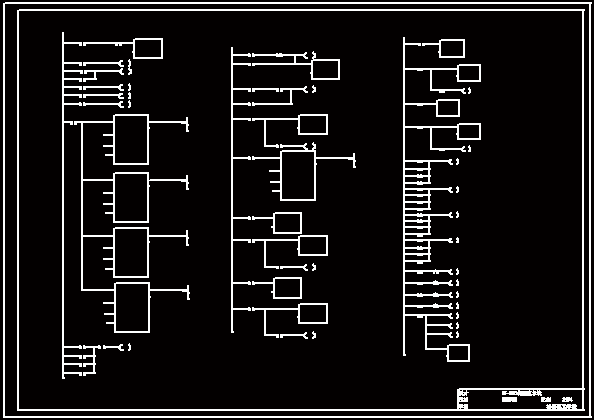

CAD版本图纸，共3张

摘要

基于S7-200装配流水线控制系统的设计可编程控制器产生于上世纪60年代末。由于早、期的可编程控制器在功能上只能实现逻辑控制﹑定时﹑计数等功能，故最早称之为可编程控制器（Programmable Logic Controller）,简称为PLC. 后来由于电子技术，大规模集成电路和微型计算机的发展使得PLC的功能更加强大。因此本次设计采用PLC来实现。在设计时选用的是西门子S7-200的产品。用时序功能来实现装配流水线的自动化控制。其中输入信号有三个，分别为启动按钮X0；复位按钮X1；移位按钮X2。输出信号有八个，分别是A灯B灯C灯D灯E灯F灯G灯和H灯。它们对应的输出线圈分别是Y0﹑Y1…Y7。其中D E F G四个灯是速度显示灯，来显示四种速度。A B C三个灯是显示装配的。并且每个灯要亮5秒。还有一个H灯是入库显示的夜也亮5秒。
